9602-0205

Ikhtisar

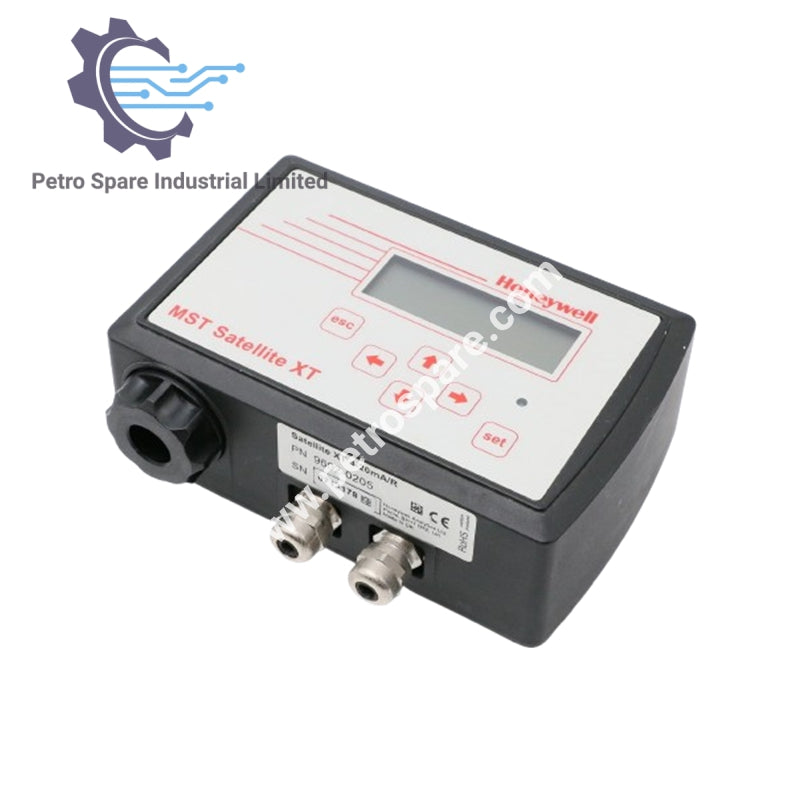

Honeywell 9602-0205 adalah pemancar detektor gas Satellite XT yang dirancang untuk pemantauan terus-menerus gas berbahaya, dengan output analog, sinyal relay, dan antarmuka tampilan serta keypad terintegrasi.

Kebutuhan Daya

• Voltase: 12 hingga 24 V DC

• Konsumsi: Maks. 1,8 W

Output Sinyal Analog

• Output standar: 4–20 mA

• Mode pemantauan: 2,8–4 mA @ 0,1 Hz

• Kondisi peringatan: 2,4–4 mA @ 1 Hz

• Mode pemeliharaan: 0–2 mA

Pengkabelan

• Kabel daya/analog: kabel terlindung 3-kawat, 3 × 1,0 mm² (17 AWG)

• Kabel relay: kabel terlindung 6-kawat, 6 × 0,25 mm² (23 AWG)

Antarmuka Relay

• Kontak relay: 3 × SPST (Single-Pole Single-Throw)

• Rating maks.: 250 VAC / 30 VDC, 2 A

Tampilan & Indikator

• Tampilan grafis: 122 × 32 titik, dengan lampu latar

• LED status: Hijau

• Keypad: 6 tombol fungsi membran sensitif sentuhan

Dimensi Fisik

• Ukuran (P × L × T): 145 × 95 × 50 mm

• Ukuran (inci): 5,7 × 3,7 × 2,0 in

• Berat: 650 g (23 oz)

---
