900A01-0202

Ikhtisar

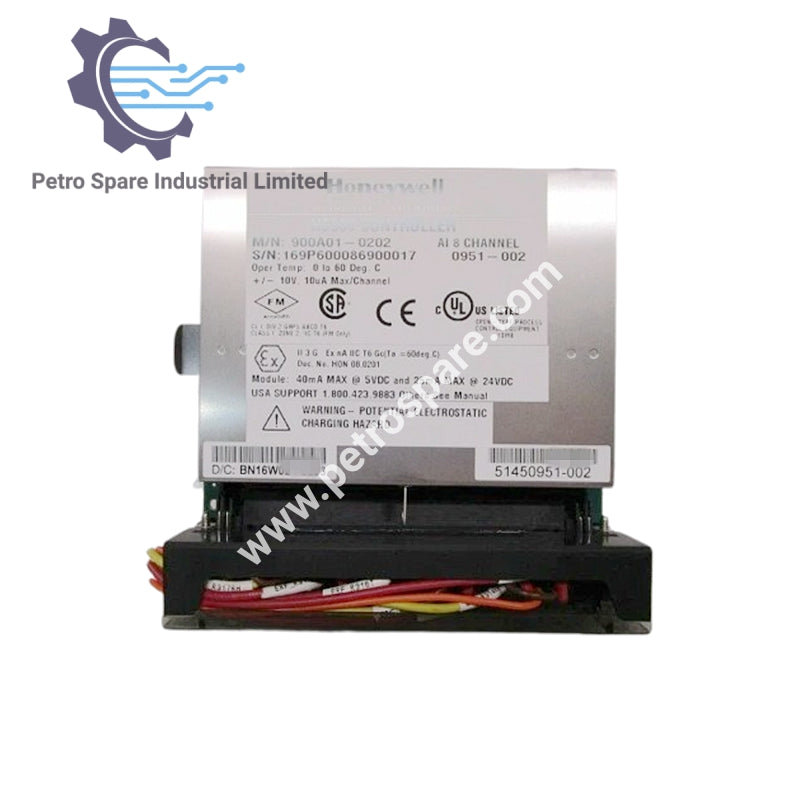

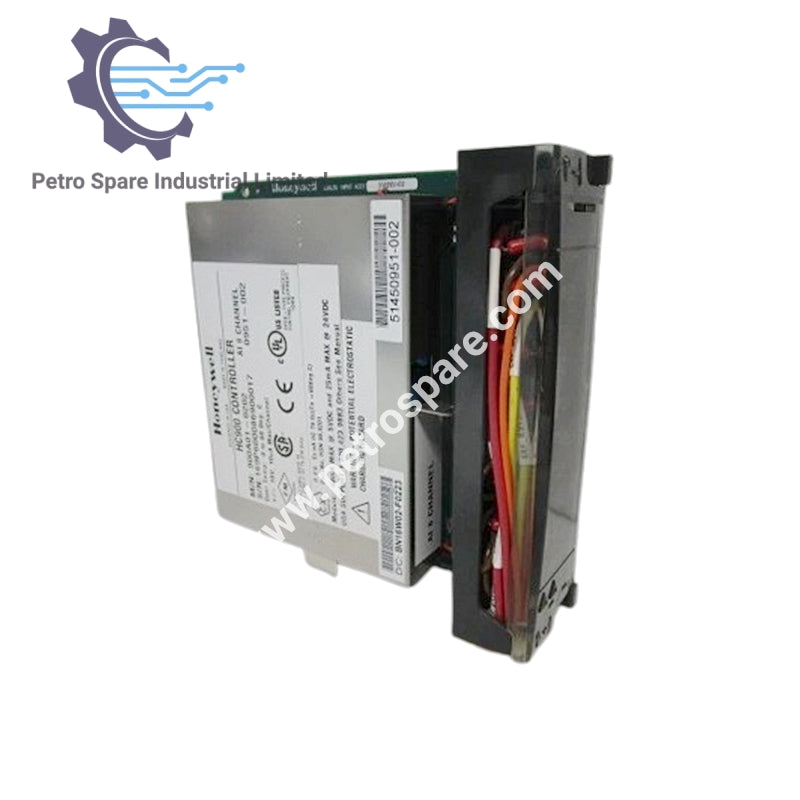

Honeywell 900A01-0202 modul input analog dengan 8 saluran terisolasi, mendukung berbagai jenis input.

Input

• Saluran: 8 (terisolasi)

• Jenis: mV, V, Termokopel (T/C), RTD, ohm, mA, slidewire (dapat ditetapkan)

Sumber Sinyal

• Termokopel: dengan kompensasi sambungan dingin

• RTD: PT100 3-kawat, maksimal 40 ohm seimbang

• Resistansi: Termokopel 100 Ohm/kaki; RTD 100 Ohm/kaki; Slidewire 100–6.500 Ohm, 10% total resistansi/kaki

Karakteristik Listrik

• Impedansi Masukan: 10 MΩ (T/C, mV); >1 MΩ (volt); 250 Ω (mA)

• Isolasi: 400 VDC titik ke titik, 1 kVDC ke logika

• Penolakan Noise: Mode seri >60 dB; Mode umum >130 dB pada 120 VAC

Batas dan Deteksi

• Batas over-range: ±10% (volt linier), ±1% (T/C non-linier, RTD)

• Deteksi Putus T/C: Melalui pulsa arus

---
