HE693DAC420

Ikhtisar

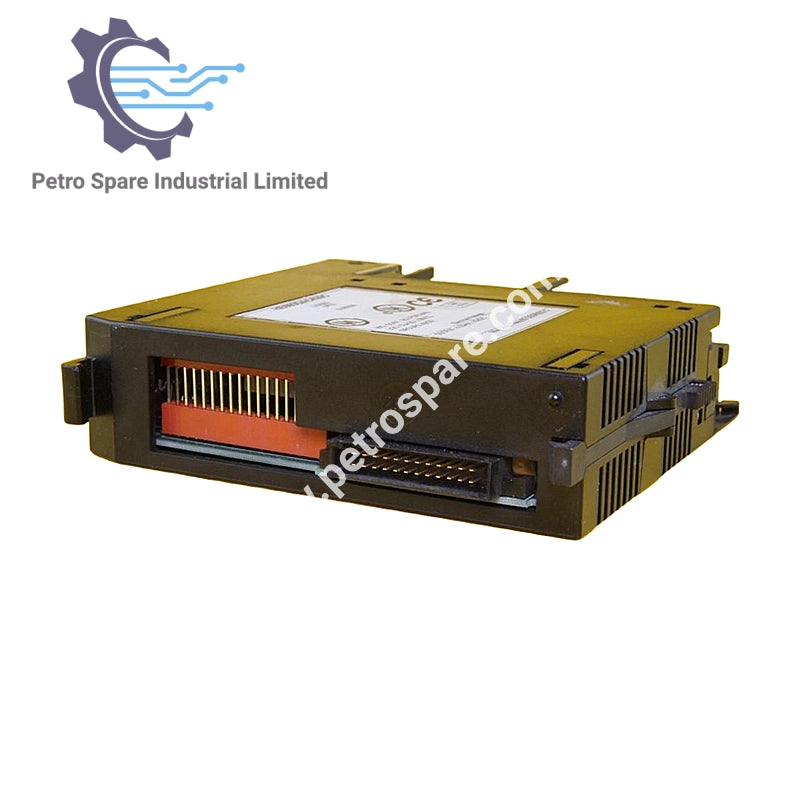

GE Fanuc Horner HE693DAC420 adalah modul output analog yang dirancang untuk menyediakan empat saluran output arus terisolasi.

Detail Modul

• Nomor Model: HE693DAC420

• Tipe: Modul output analog

• Jumlah Saluran: 4

• Mode Output: 4–20 mA atau 0–20 mA

• Perilaku Default: Dapat dikonfigurasi ke “default ke 4/0 mA” atau “tahan status terakhir” saat PLC keluar dari mode RUN

Spesifikasi Listrik

• Konsumsi Daya: 90 mA @ 5 V DC / 120 mA @ 24 V DC

• Lonjakan Arus saat Dinyalakan: 250 mA selama 10 ms @ 5 V DC / 900 mA selama 30 ms @ 24 V DC

• Voltase Loop yang Disuplai Pengguna: 3–32 V DC

• Impedansi Beban: ≤ 1,1 kΩ @ voltase loop 24 V

• I/O yang Diperlukan: 4 register %AQ

Kinerja

• Resolusi D/A: 13 bit plus tanda

• Resolusi Efektif (mode 4–20 mA): 2,0 µA

• Resolusi Efektif (mode ±20 mA): 2,5 µA

• Kesalahan Linearitas Maksimum: 0,10% skala penuh (4–20 mA) / 0,15% skala penuh (0–20 mA)

Isolasi

• Saluran ke Saluran: 1500 V AC (RMS), ±2000 V DC

• Saluran ke Ground: 1500 V AC (RMS), ±2000 V DC

• Isolasi Mode Umum: 500 V AC (RMS), ±2000 V DC

Rating Lingkungan

• Suhu Operasi: 0 hingga 60 °C

• Kelembaban Relatif: 5% hingga 95%, tanpa kondensasi

---
