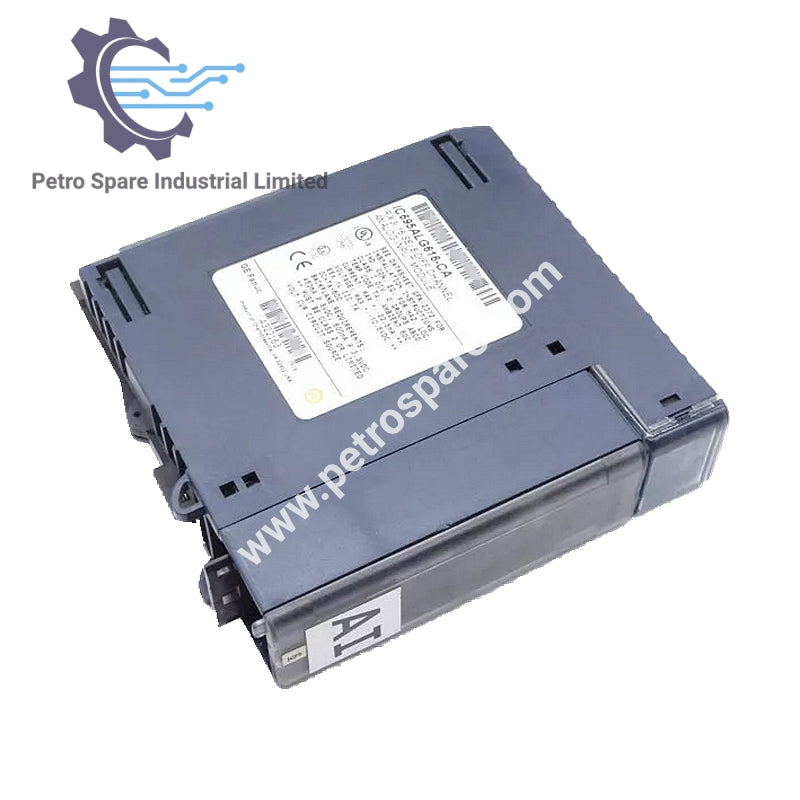

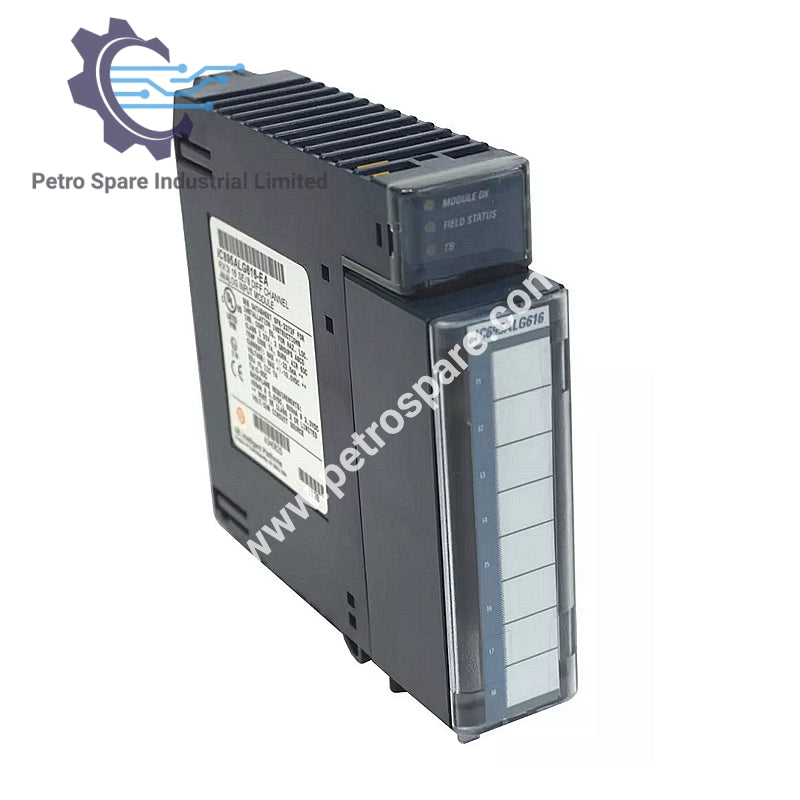

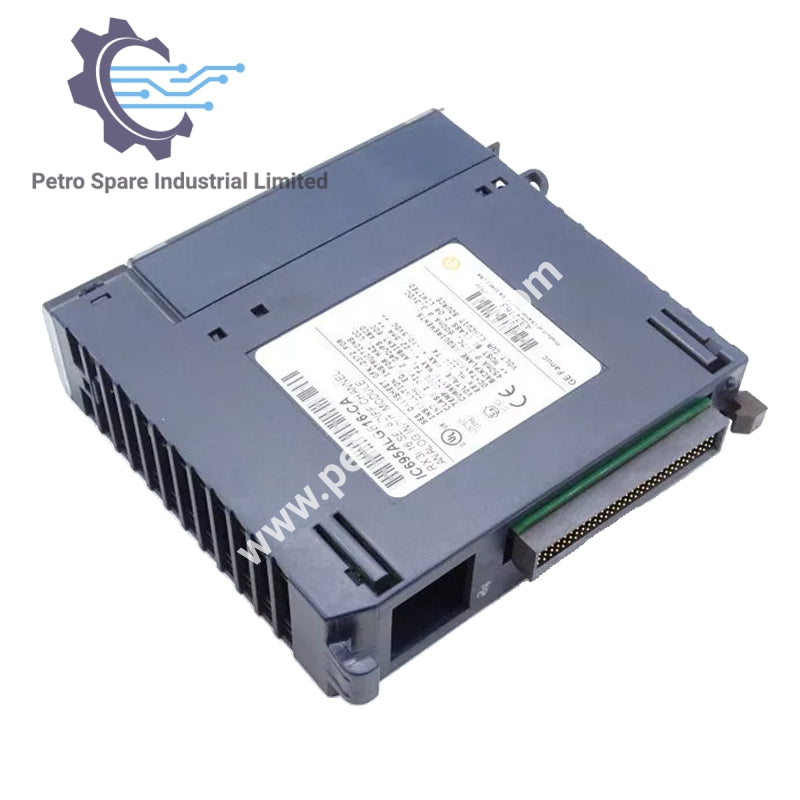

IC695ALG616

Ikhtisar

• Model: IC695ALG616
• Tipe: Modul Input Analog Non-Isolasi
• Saluran: 16 input single-ended atau 8 input diferensial
• Resolusi: Konversi ADC 24-bit

Kecocokan Sinyal

• Input Arus:
  • 0-20 mA, 4-20 mA, ±20 mA
• Input Tegangan:
  • ±10V DC, 0-10V DC, ±5V DC, 0-5V DC, 1-5V DC

Daya & Performa

• Impedansi Input:
  • 100 kΩ untuk input tegangan
• Daya Internal:
  • 3.3V pada 450mA, 5V pada 600mA

• Resistansi Input Arus:
  • 249 Ω ±1%

Kondisi Lingkungan & Operasional

• Suhu Operasi: 32°F hingga 140°F
• Suhu Penyimpanan: -40°F hingga 185°F
• Kelembaban: 5% hingga 95%, tidak mengembun
• Perlindungan Tegangan Lebih: ±60 VDC terus-menerus
• Perlindungan Arus Lebih: ±28 mA terus-menerus

Fitur Tambahan

• Filter Input: Dapat dikonfigurasi untuk 8 Hz, 12 Hz, 16 Hz, 40 Hz, 200 Hz, 500 Hz
• Autokalibrasi: Dilakukan saat daya dinyalakan
• Deteksi Sirkuit Terbuka: Maksimal 1 detik

---
