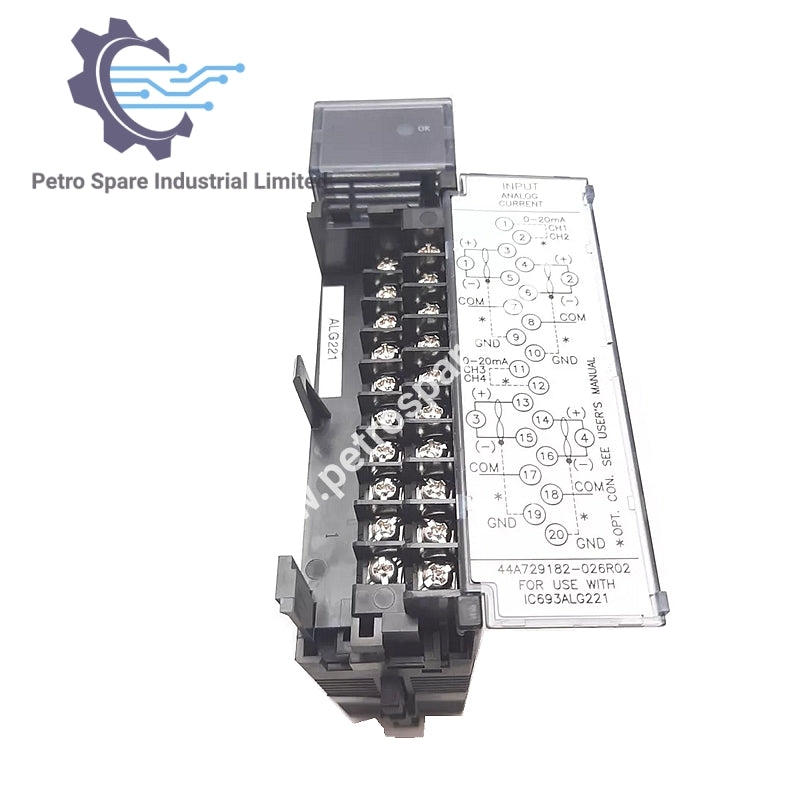

IC693ALG221

Ikhtisar

IC693ALG221 adalah modul input arus analog 4-saluran dari GE Fanuc, dirancang untuk menangani rentang input 4-20 mA dan 0-20 mA dengan akurasi tinggi dan kecepatan pembaruan yang cepat.

Input dan Kalibrasi

• Rentang Arus Input: 4 hingga 20 mA, 0 hingga 20 mA

• Kalibrasi: Kalibrasi pabrik ke 4 µA per hitungan

Kinerja

• Kecepatan Pembaruan: 2 ms (semua saluran)

• Resolusi (4-20 mA): 4 µA

• Resolusi (0-20 mA): 5 µA

• Akurasi Absolut: ±0,1% skala penuh + 0,1% pembacaan

Sinyal dan Isolasi

• Tegangan Mode Umum: 200 V

• Linearitas: < 1 LSB

• Isolasi: 1500 V antara sisi lapangan dan sisi logika

• Penolakan Mode Umum: > 70 dB (DC dan 60 Hz)

• Penolakan Lintas Saluran: > 80 dB dari DC hingga 1 kHz

Elektrikal

• Impedansi Input: 250 Ω

• Respons Filter Input: 325 Hz

Konsumsi Daya

• Daya Internal: 100 mA dari catu daya +24 V terisolasi

• Bus 5 V: 25 mA dari bus +5 V pada backplane

---
