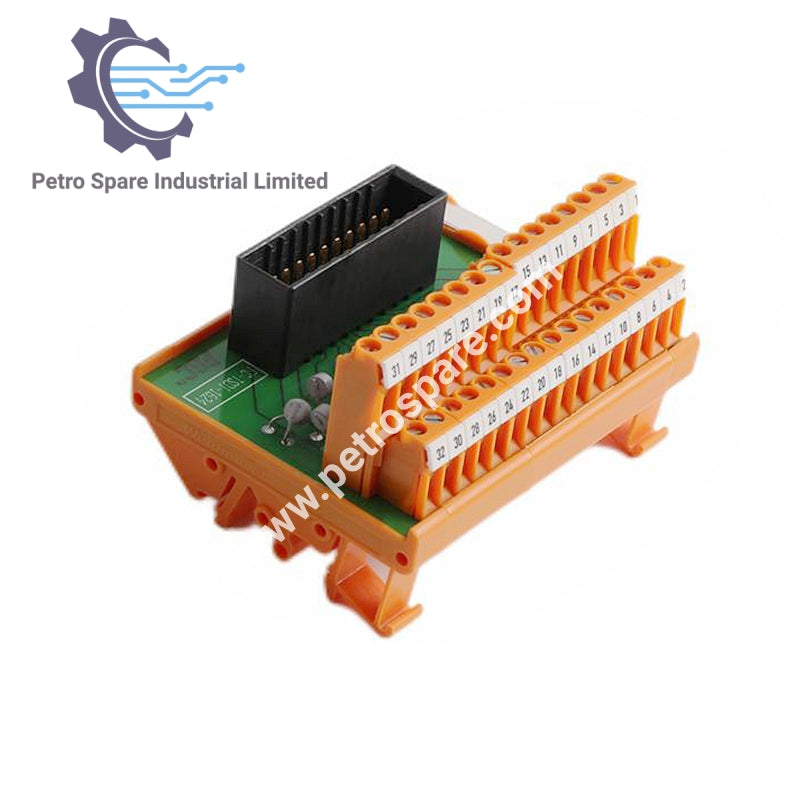

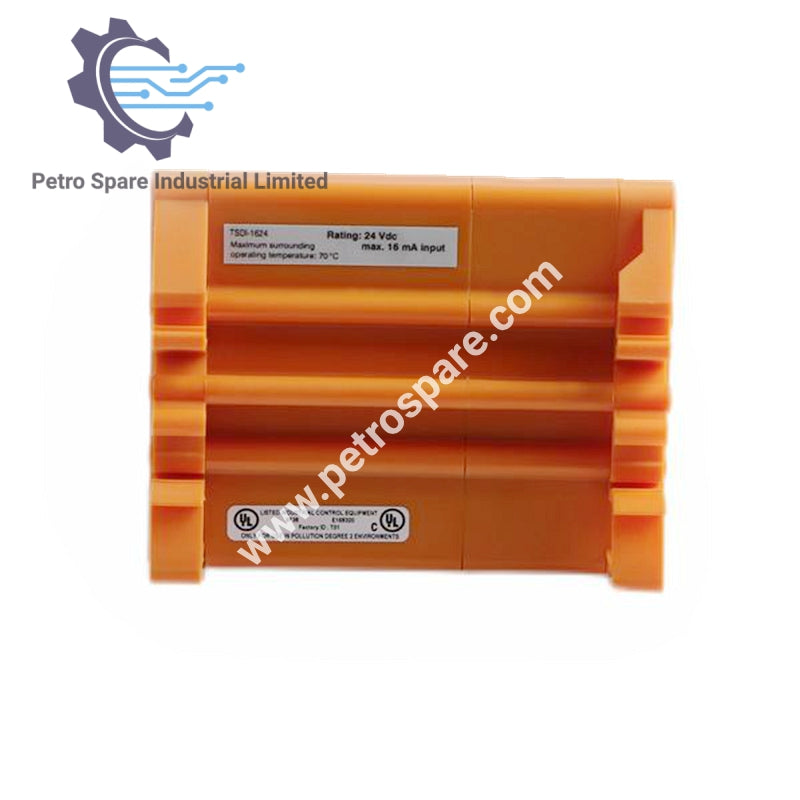

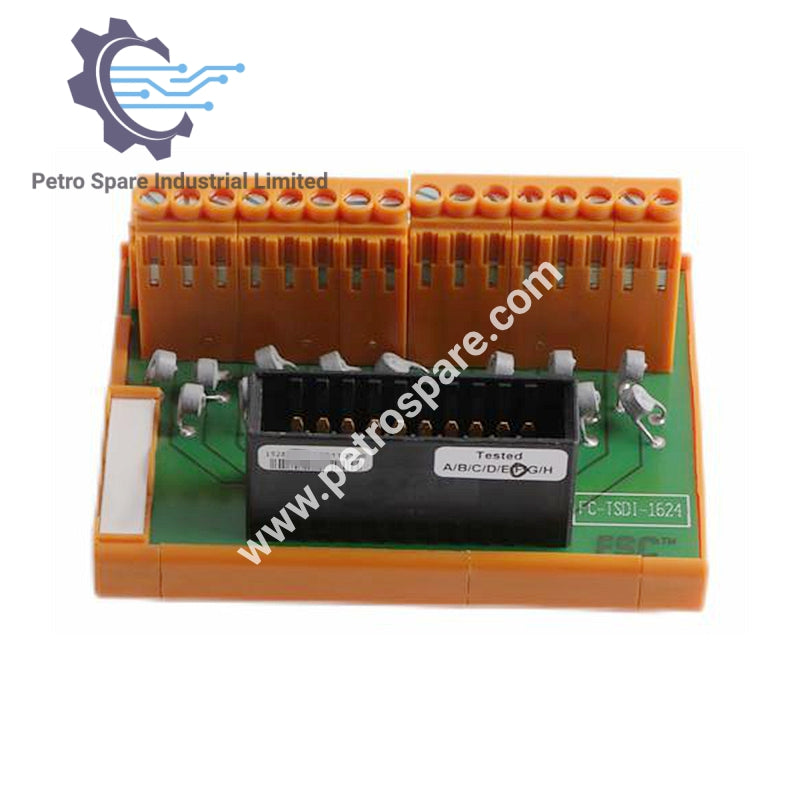

FC-TSDI-1624

Ikhtisar

• Model: FC-TSDI-1624
• Merek: Honeywell
• Tipe: Rangkaian Terminasi Input Digital Lapangan
• Saluran: 16

Spesifikasi Listrik dan Masukan

• Tegangan Masukan: 24 Vdc, –15% hingga +30%
• Arus Masukan: ≤ 15mA pada 24 Vdc (dengan pasangan redundan modul SDI-1624 sebagai beban)
• Resistansi PTC: 260 Ω ±25% pada 25°C
• Arus PTC: Typ. 45 mA ±35% pada 24 Vdc

Dimensi Fisik dan Pemasangan

• Dimensi Modul: 90 × 70 × 58 mm (P × L × T)
• Rel Pemasangan: TS32 / TS35 × 7,5
• Panjang Rel: 91 mm (3,58 in)

Detail Terminasi

• Terminal Sekrup:
  • Diameter kawat maks.: 2,5 mm² (AWG 14)
  • Panjang pengupasan: 7 mm (0,28 in)
  • Torsi Pengencangan: 0,5 Nm (0,37 ft.-lb)

---
