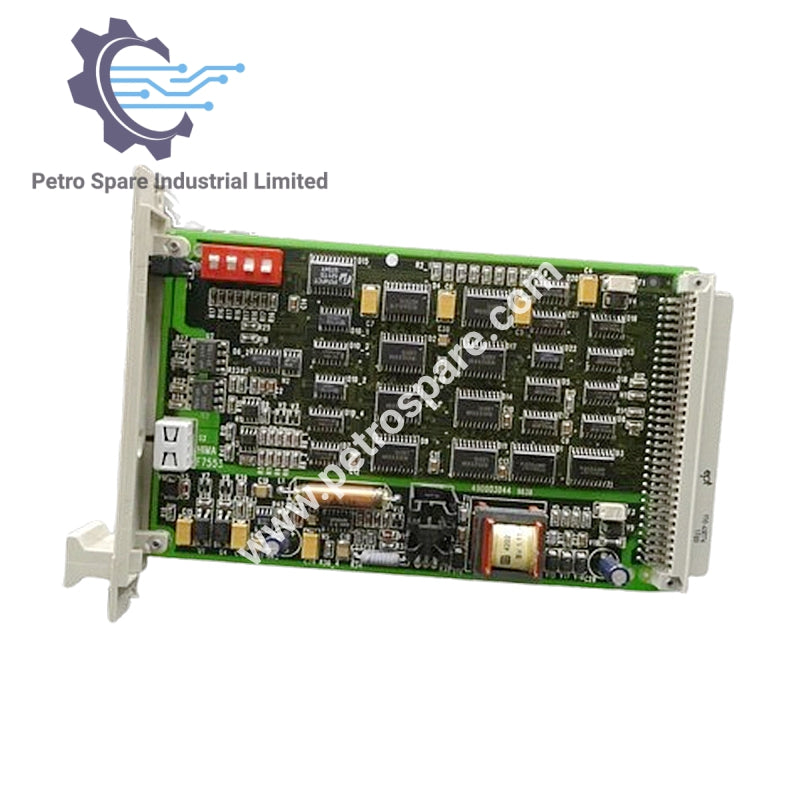

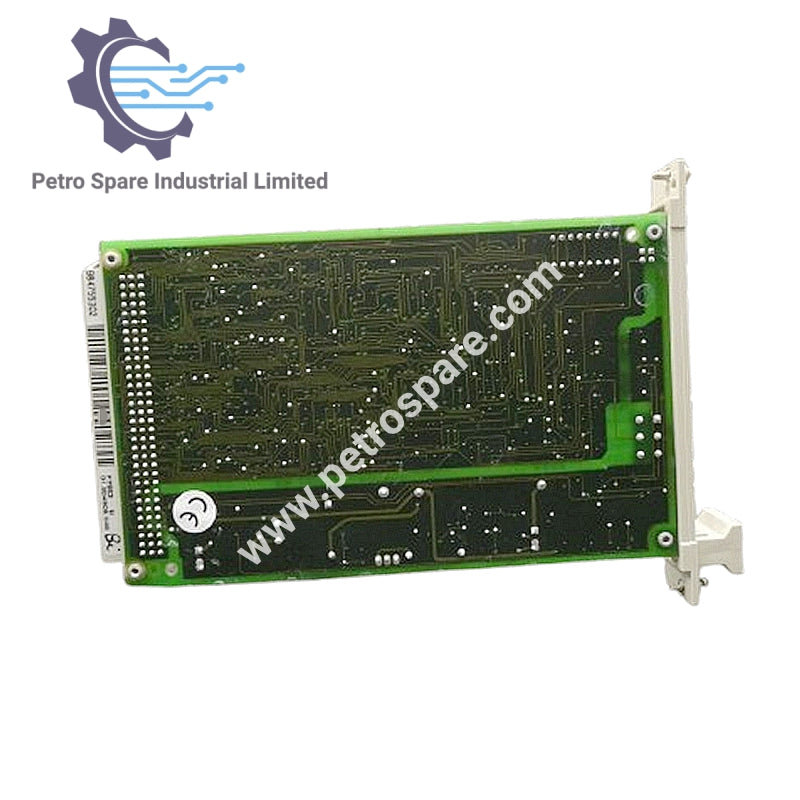

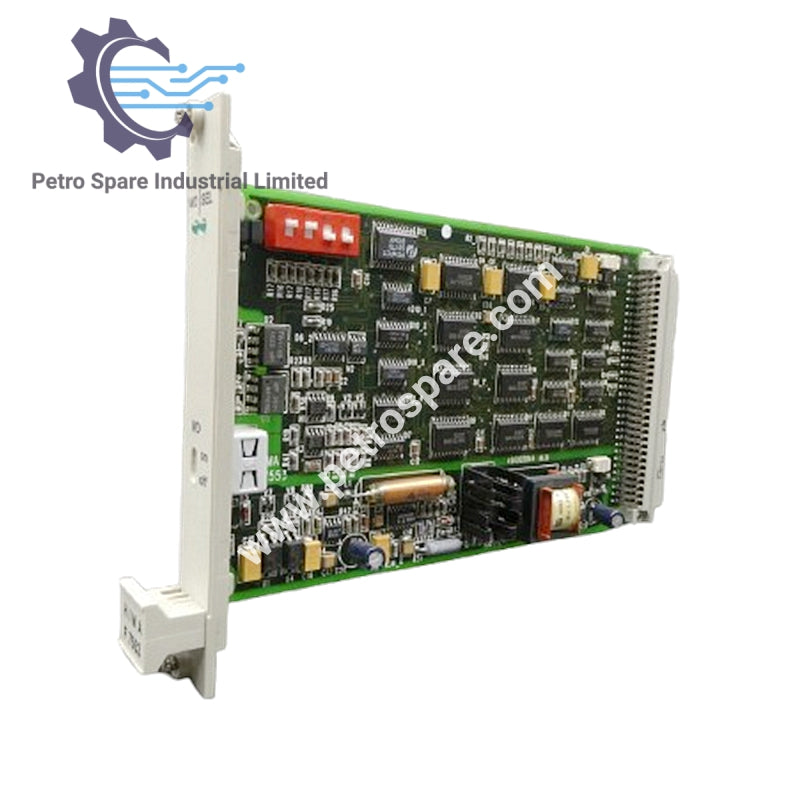

F 7553

Ikhtisar

F 7553 adalah modul kopling oleh HIMA yang termasuk dalam Assembly Kit B 9302 untuk sistem PES H51q, dengan kemampuan mematikan sinyal watchdog.

Indikator dan Kontrol

• LED WD: menampilkan status sinyal watchdog fail-safe

• LED SEL: menunjukkan akses ke modul IO dari subrak IO yang bersangkutan

• Switch WD tertutup: memungkinkan mematikan sinyal watchdog untuk penggantian modul tanpa memicu pemadaman darurat sistem

Pemantauan dan Operasi

• Memantau: pasokan 5 V dari subrak IO

• Sinyal status: dikirim ke modul pusat

• Pengujian otomatis: dilakukan selama operasi

Spesifikasi Fisik dan Daya

• Kebutuhan ruang: 4 TE

• Data operasi: 5 V DC / 600 mA, 24 V DC / 750 mA

---
