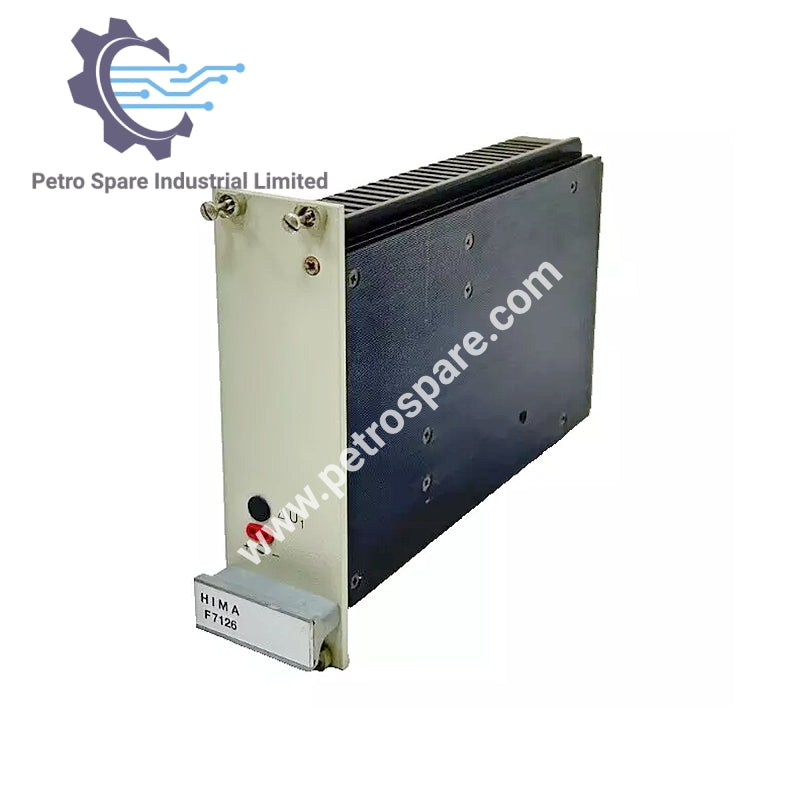

F 7126

Ikhtisar

• Model: F 7126
• Merek: HIMA
• Aplikasi: Catu daya untuk PES H51q

Spesifikasi Daya

• Tegangan Masuk: 24 V DC
• Tegangan Keluaran: 5 V DC ± 0.5V (dapat disesuaikan)
• Arus Keluaran: 10 A
• Batas Arus: Sekitar 13 A
• Efisiensi: ≥ 77%

Fitur Perlindungan

• Perlindungan Tegangan Lebih: Disetel ke 6.5 V ± 0.5V
• Tahan Hubung Singkat: Ya
• Sekring Primer: 6.3 A, lambat putus

Penyetelan & Pemantauan

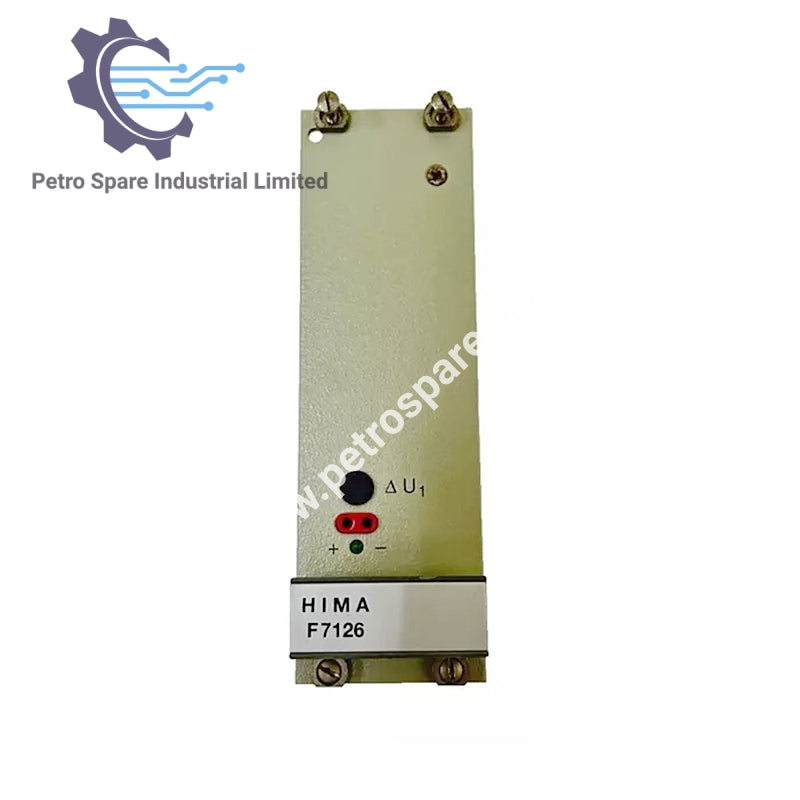

• Soket Tes: Terpasang di pelat depan
• Tegangan Keluaran yang Dapat Disesuaikan: 5.4 V DC ± 0.025 V (preset pabrik)

Kondisi Operasi

• Rentang Tegangan Operasi: 24 V DC, -15 ... +20 %, riak < 15%
• Kebutuhan Ruang: 8 TE

Kepatuhan

• Batas Gangguan: Kelas B, sesuai dengan VDE 0871/0877

---
