KJ3222X1-BA2

Ikhtisar

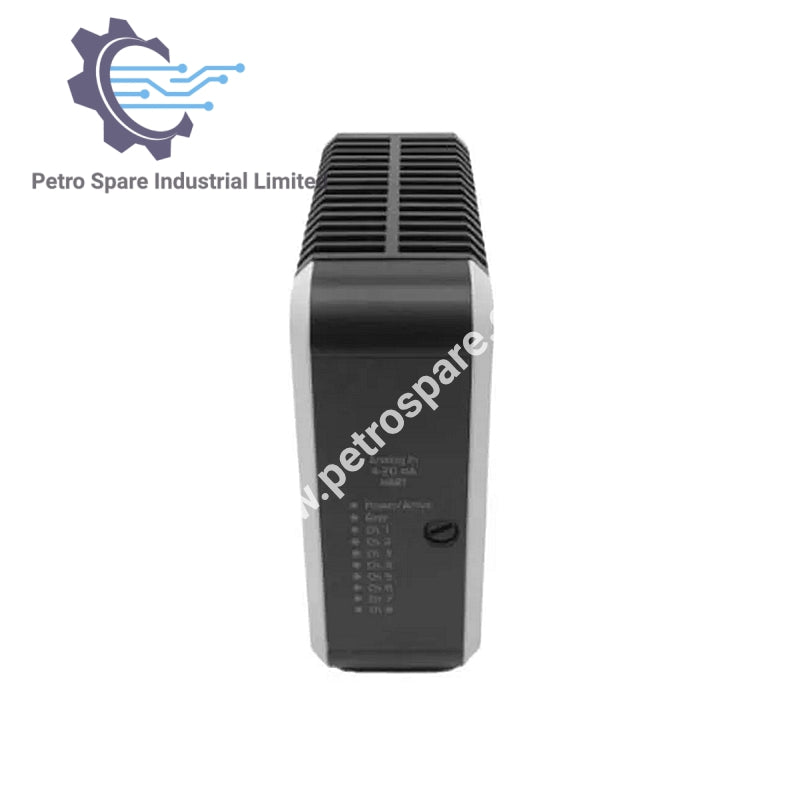

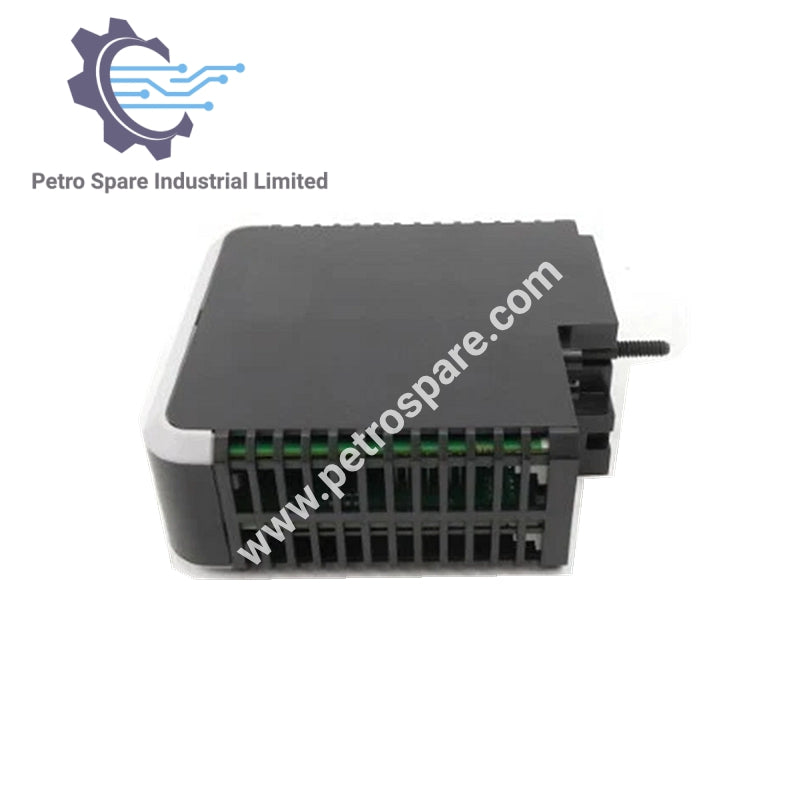

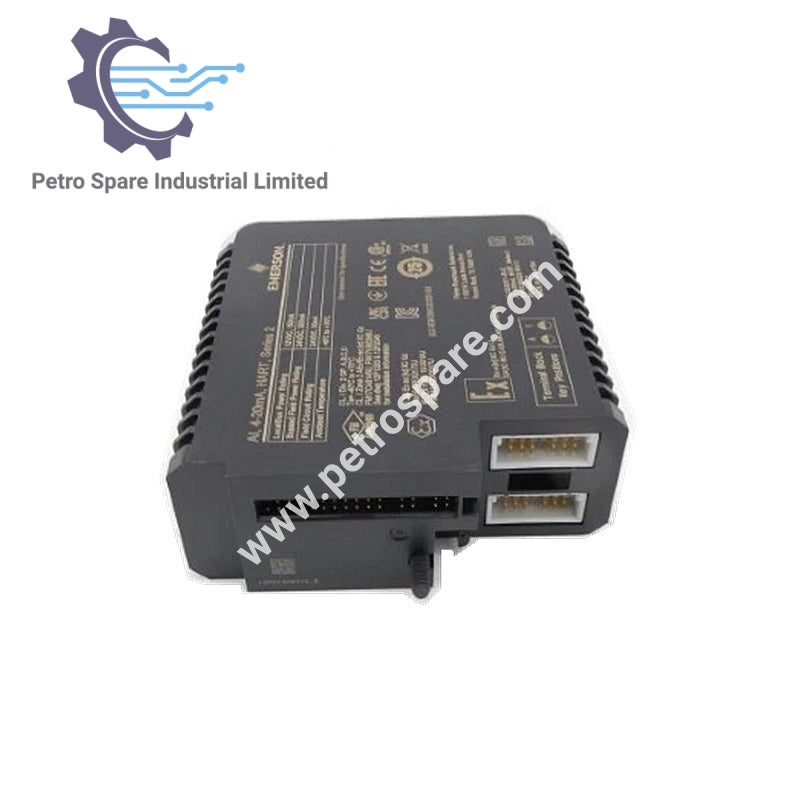

KJ3222X1-BA2 adalah kartu input analog HART 8-saluran 4–20 mA (Seri 2) oleh Emerson, dirancang untuk penangkapan sinyal analog yang presisi dengan komunikasi HART dalam sistem kontrol terdistribusi DeltaV.

Spesifikasi Daya

• Daya Bus Lokal: 12 VDC pada 150 mA

• Daya Lapangan Berbus: 24 VDC pada 300 mA

• Daya Sirkuit Lapangan: 24 VDC pada 30 mA per saluran

Rating Lingkungan

• Suhu Operasi: –40 °C hingga +70 °C

• Guncangan: Gelombang setengah sinus 10 g, 11 ms

• Getaran: 1 mm (2–13.2 Hz), 0.7 g (13.2–150 Hz)

• Kelembapan: 5% hingga 95%, tanpa kondensasi

• Ketahanan Kontaminan: ISA-S71.04 Kelas G3

Instalasi & Pelepasan

• Posisi Kunci Blok Terminal: A1

• Pelepasan & Pemasangan: Daya lapangan harus dilepas sebelum menghubungkan atau melepas perangkat. Tidak dapat dilepas atau dipasang saat daya sistem menyala. Penguncian putar memastikan kompatibilitas antara kartu I/O dan blok terminal.

• Loop I/O: Penilaian loop diperlukan pada semua node terbatas energi sebelum pelepasan/pemasangan.

---
