KJ3221X1-BA2

Ikhtisar

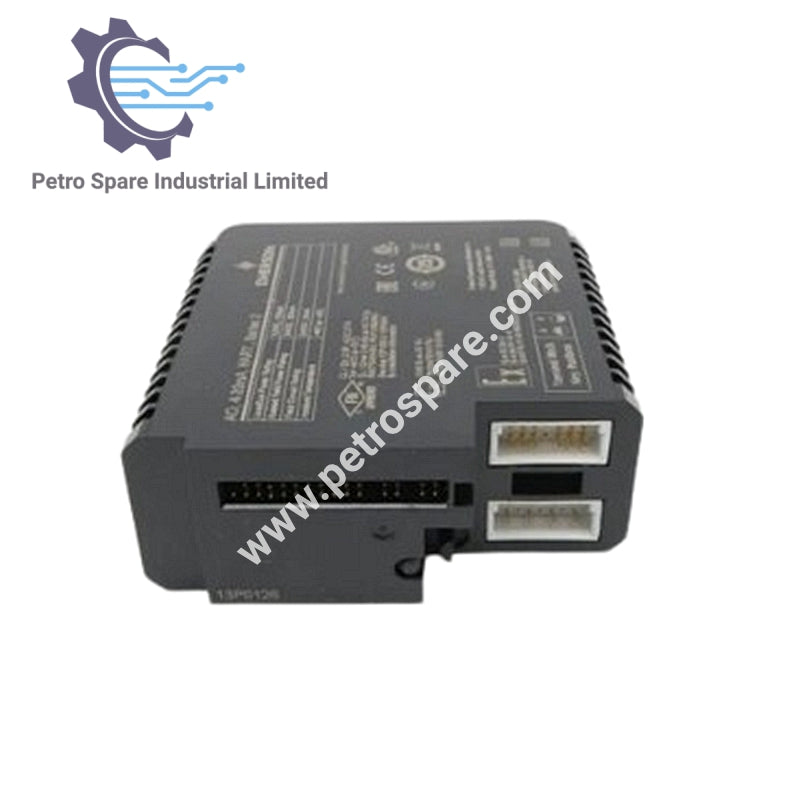

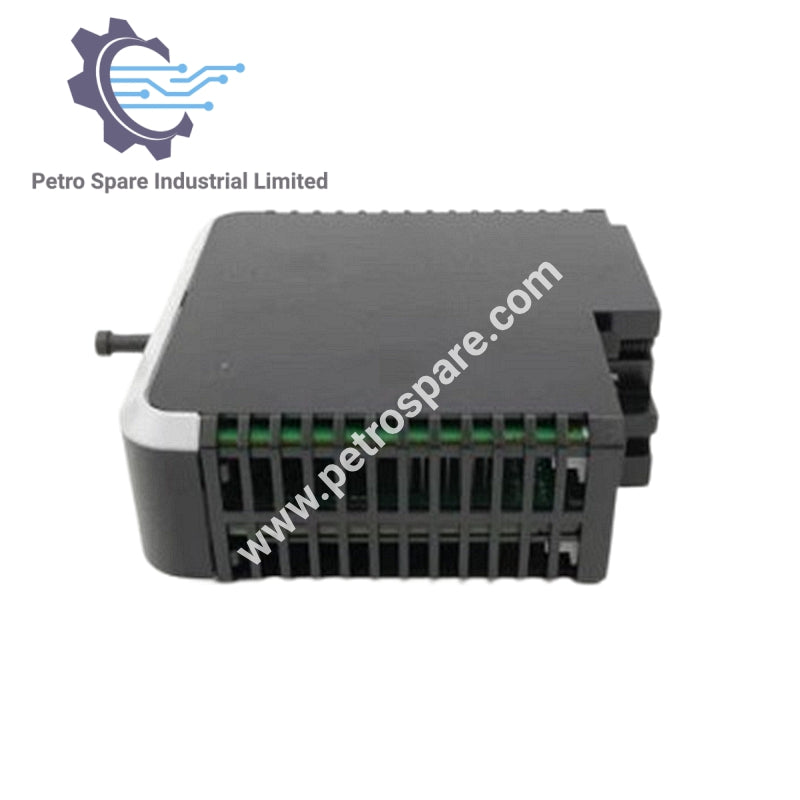

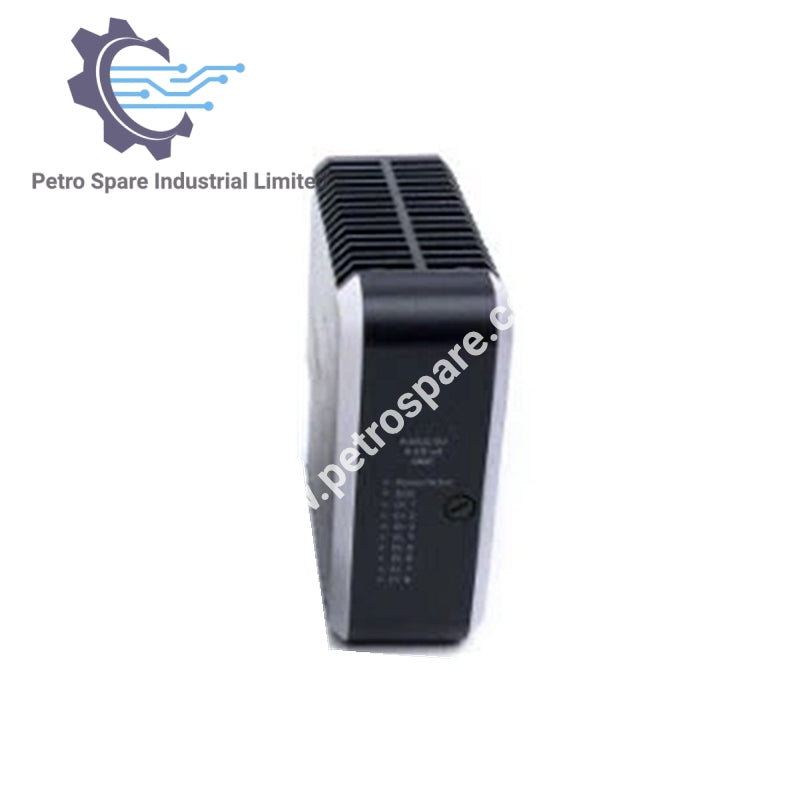

Emerson KJ3221X1-BA2 adalah modul CHARM Output Analog (AO) 8-Saluran 4–20 mA HART untuk sistem DeltaV.

Spesifikasi Daya

• Daya Bus Lokal: 12 VDC pada 150 mA

• Daya Lapangan Terbagi: 24 VDC pada 300 mA

• Sirkuit Lapangan: 24 VDC pada 23 mA per saluran

Kondisi Lingkungan

• Suhu Lingkungan: −40°C hingga +70°C

• Guncangan: 10 g ½ Gelombang Sinus selama 11 ms

• Getaran: 1 mm puncak-ke-puncak dari 2 hingga 13,2 Hz; 0,7 g dari 13,2 hingga 150 Hz

• Kontaminan Udara: ISA-S71.04 –1985, Kelas G3

• Kelembapan Relatif: 5% hingga 95% tanpa kondensasi

• Posisi Kunci Terminal Block: A4

Pelepasan & Pemasangan

• Daya lapangan harus dicabut sebelum menghubungkan atau melepas perangkat

• Tidak dapat dilepas atau dipasang saat daya sistem menyala

• Sirkuit lapangan yang tidak menghasilkan percikan harus dimatikan dayanya

• Sistem kunci putar memastikan kompatibilitas kartu I/O dan blok terminal

---
