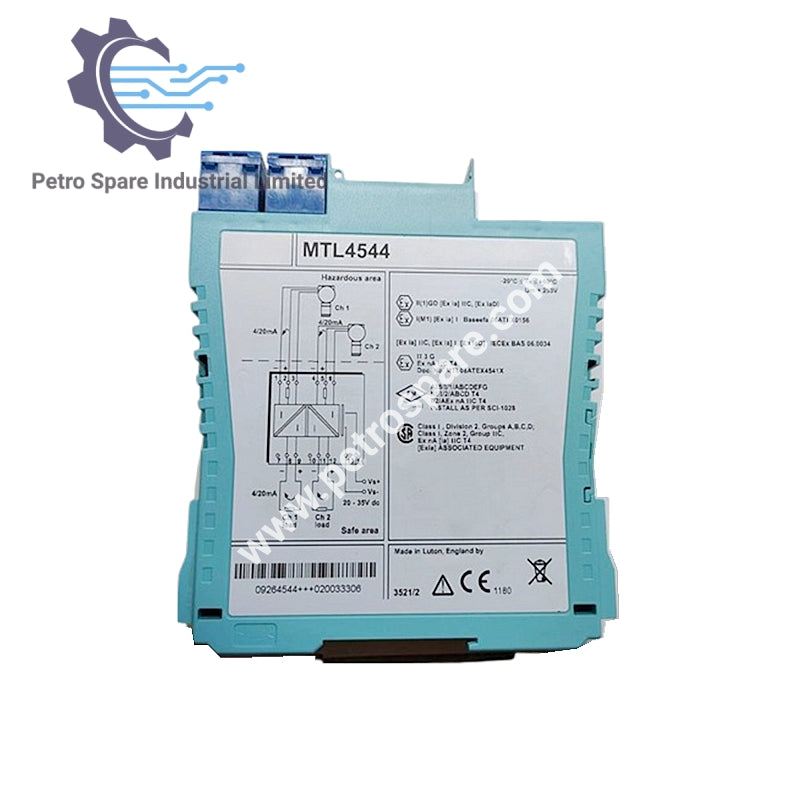

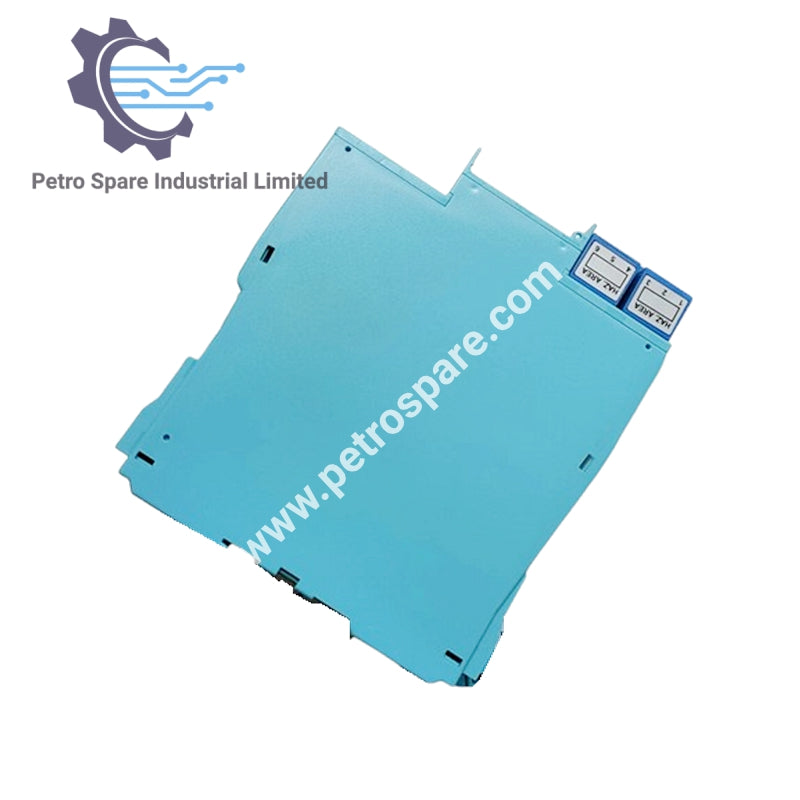

MTL4544

Gambaran Umum

Pasokan Daya Pengulang Eaton MTL4544 dirancang untuk aplikasi di area berbahaya, mendukung dua saluran sinyal 4–20 mA dengan komunikasi HART.

Informasi Dasar

• Produsen: Eaton

• Seri: MTL

• Nomor produk: MTL4544

• Jenis: Pasokan Daya Pengulang

• Saluran: 2

Persetujuan Area Berbahaya

• Zona 0: IIC, T4–6 area berbahaya (bersertifikat)

• Divisi 1: Lokasi berbahaya Grup A

Keluaran Area Aman

• Rentang sinyal: 4–20 mA

• Rentang kurang/lebih: 0–24 mA

• Hambatan beban (MTLx544): 0–360 Ω @ 24 mA, 0–450 Ω @ 20 mA

• Hambatan beban (MTLx544S): Penarik arus, maksimum 600 Ω

• Sumber tegangan: 24 VDC

• Hambatan keluaran rangkaian: > 1 MΩ

• Gelombang riak rangkaian: < 50 µA puncak ke puncak

Masukan Area Berbahaya

• Rentang sinyal: 0–24 mA (termasuk rentang lebih)

• Tegangan pemancar: 16,5 V @ 20 mA

Kinerja

• Akurasi transfer @ 20 °C: Lebih baik dari 15 µA

• Perubahan suhu: < 0,8 µA/°C

• Waktu tanggap: Menetap dalam 10 % nilai akhir dalam 50 µs

Komunikasi

• Didukung: HART® (terminal 1 & 2, 4 & 5)

Penunjuk

• LED: Hijau, penanda daya

Penggunaan Daya

• Arus yang digunakan: 96 mA @ 24 VDC dengan sinyal 20 mA

• Pengeluaran daya:

  • MTLx544: 1,4 W @ 24 VDC

  • MTLx544S: 1,9 W @ 24 VDC

Deskripsi Keamanan (Per Saluran)

• Terminal 2–1 & 3, 5–4 & 6: Uo = 28 V, Io = 93 mA, Po = 651 mW, Um = 253 V rms/DC

• Terminal 1–3 & 4–6: Perangkat sederhana (1,5 V, 0,1 A, 25 mW), dapat dihubungkan tanpa sertifikasi ke rangkaian IS < 28 V sirkuit terbuka

Spesifikasi Mekanis

• Ukuran: 1,58 (L) × 10,98 (T) × 12,36 (D) cm

• Berat: Sekitar 0,11 kg

---
