DS200SHVMG1A

Ikhtisar

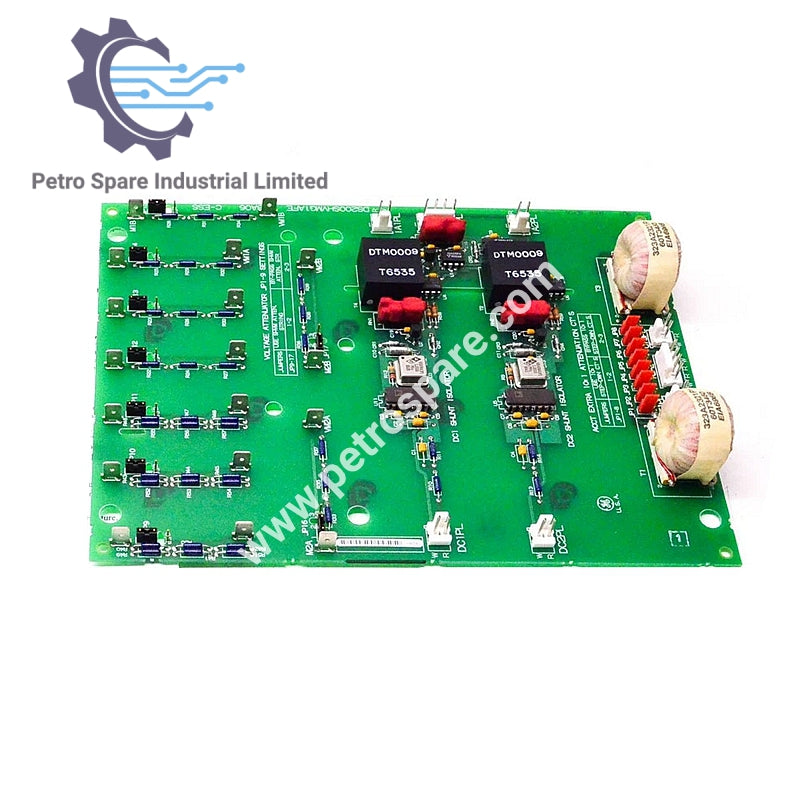

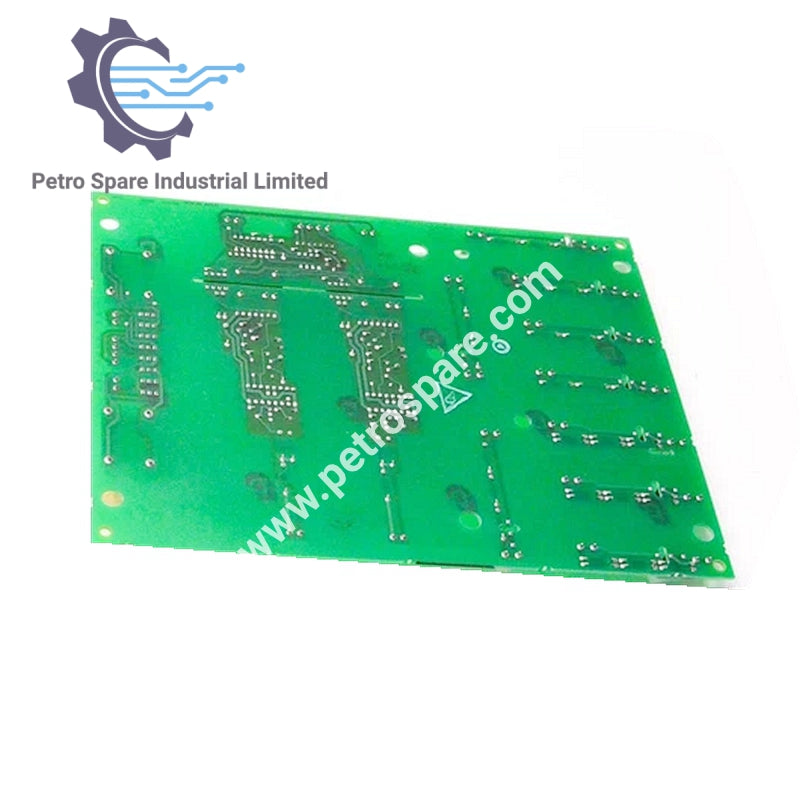

The GE DS200SHVMG1A adalah papan antarmuka tegangan tinggi yang digunakan dalam sistem kontrol turbin Seri Mark V. Papan ini mengonversi sinyal tegangan shunt menjadi output frekuensi diferensial dan menyediakan penyekatan yang dapat dikonfigurasi untuk arus jalur AC.

Kemampuan Fungsional

• Konversi Sinyal:

  • Mengonversi sinyal shunt dari -500 mV hingga +500 mV menjadi output frekuensi dari 0 hingga 500 kHz

  • Sirkuit Osilator Terkontrol Tegangan (VCO) menangani konversi menggunakan shunt DC mengambang

• Pengaturan Output:

  • Mengirim sinyal yang dikonversi ke papan DCFB, SDCI, atau kartu PCCA

• Penyekatan Arus AC:

  • Penyekatan 10:1 melalui transformator arus

  • Penyekatan dapat dipilih pengguna menggunakan 17 jumper di papan

  • Panduan Rentang Tegangan:

    • 240–600 V: penyekat dilewati

    • 601–1000 V: penyekat termasuk

Komponen Perangkat Keras

• Komponen Standar:

  • Kapasitor

  • Dioda

  • Penyearah

• Perlindungan Tegangan:

  • Lapisan pelindung PCB

  • Cincin terisolasi di atas lubang pemasangan yang dibor pabrik

  • Dirancang untuk lingkungan yang sensitif terhadap statis

---
