1756-IT6I

Ikhtisar

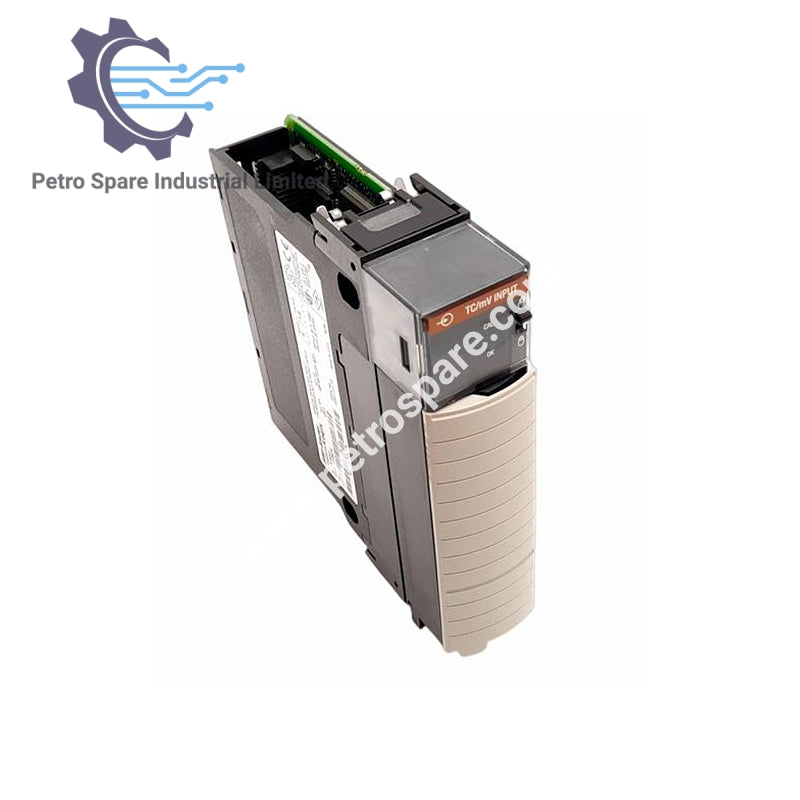

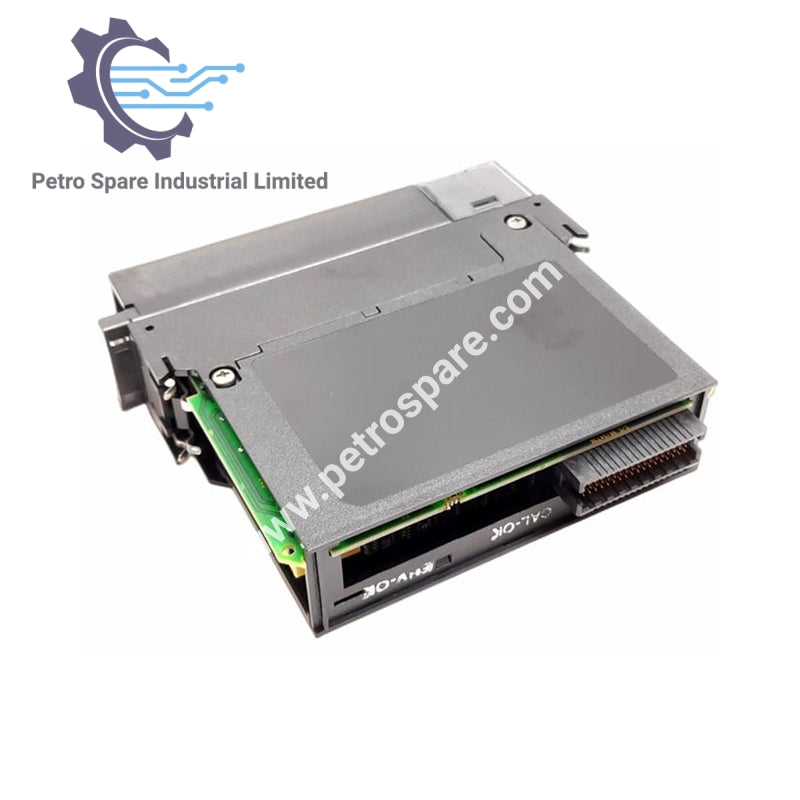

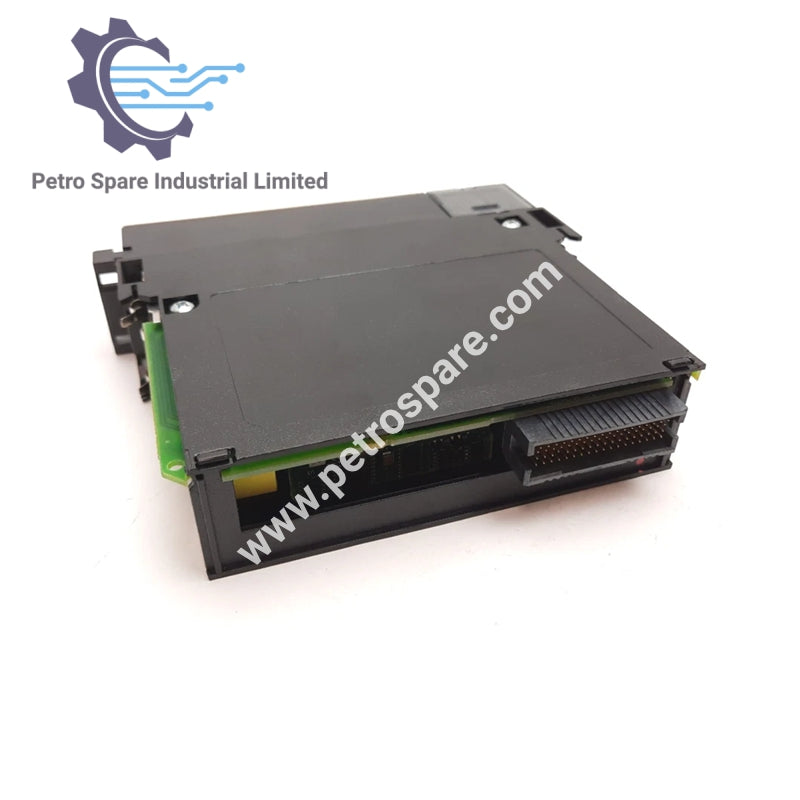

1756-IT6I adalah Modul Input Analog Allen-Bradley ControlLogix untuk sinyal termokopel terisolasi.

Input

• Tipe: 6 input termokopel terisolasi, 1 CJC (Kompensasi Sambungan Dingin)

• Rentang input: -12 sampai 78 mV (tipikal), -12 sampai 30 mV (resolusi tinggi)

• Resolusi: 16 bit, 1.4 µV/bit tipikal; 0.7 µV/bit resolusi tinggi

Kinerja

• Waktu pemindaian modul:
  • 25 ms titik mengambang minimum (mV)
  • 50 ms titik mengambang minimum (suhu)
  • 10 ms integer minimum (mV)

• Format data: Integer (rata kiri, komplemen 2), titik mengambang IEEE 32-bit

• Sensor yang didukung: B, C, E, J, K, N, R, S, T

Listrik

• Arus backplane (24 V): 125 mA

• Arus backplane (5 V): 250 mA

• Arus backplane pada 24 V: 2 mA

• Dissipasi daya (maks): 4.3 W

Aksesori

• Blok terminal yang dapat dilepas: 1756-TBNH, 1756-TBSH

---
