CNT204/H

Ikhtisar

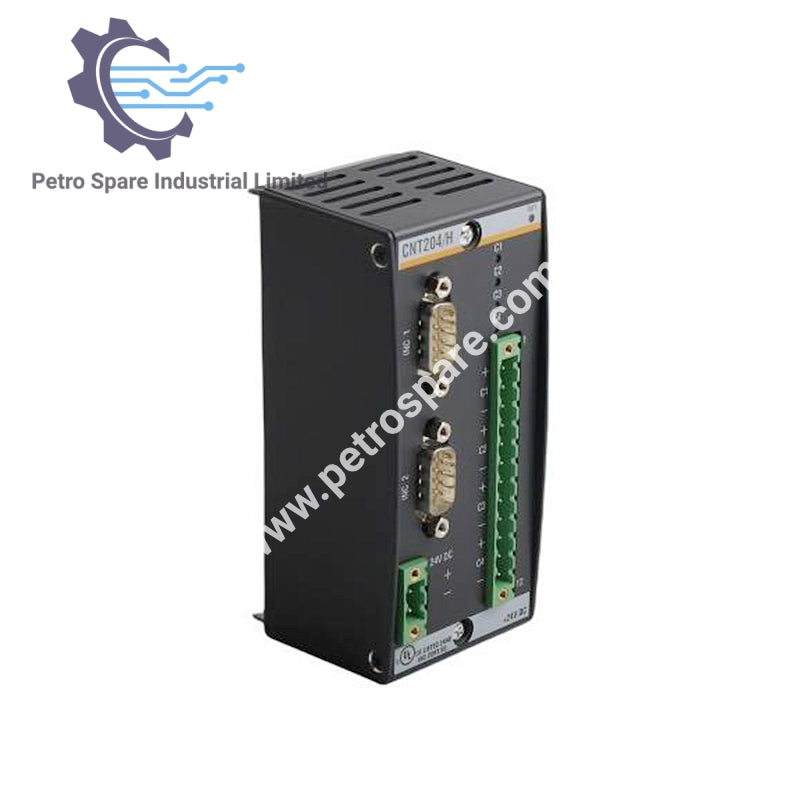

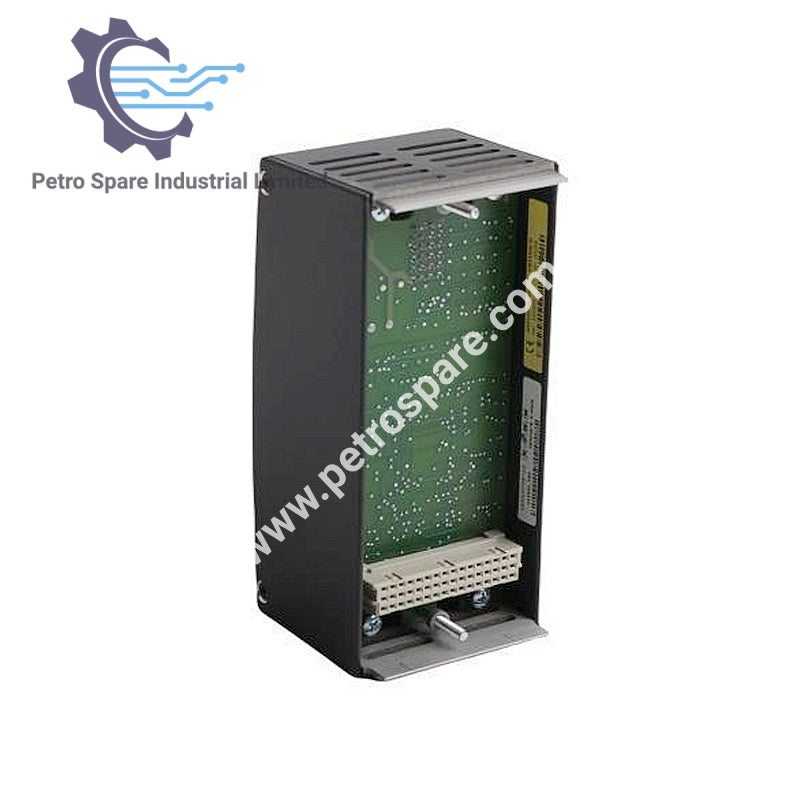

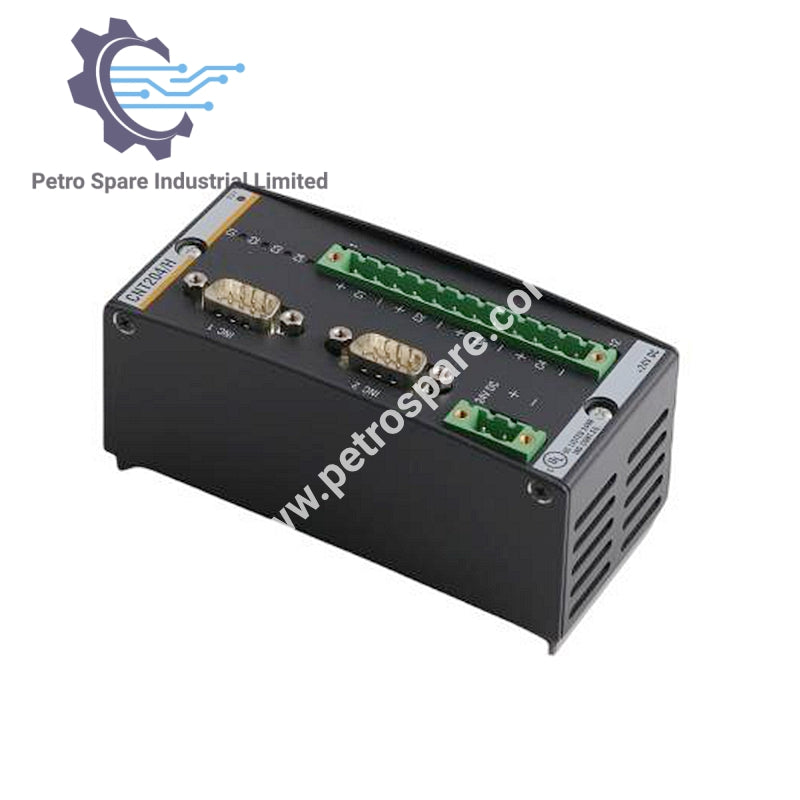

The Bachmann CNT204/H adalah modul counter terisolasi yang dirancang untuk penghitungan kecepatan tinggi dan aplikasi encoder incremental, mendukung sinyal HTL serta fungsi posisi dan waktu lanjutan.

Konfigurasi Counter

• Opsi Saluran:

  • 2 × INC HTL (hingga 300 kHz) + 2 × counter HTL (hingga 20 kHz), atau

  • 4 × counter HTL (hingga 20 kHz)

• Jenis Sinyal: HTL (24 V)

• Resolusi: 32-bit

• Mode Encoder yang Didukung:

  • Incremental A, A/B, A/B/N

  • Posisi

  • Perbedaan fase

  • Periode

  • Pemicu

Spesifikasi Listrik

• Sumber Daya Eksternal: 18 hingga 34 V DC

• Konsumsi Arus Internal: 40 mA pada 24 V + 1,2 × arus encoder

• Perlindungan Polaritas Terbalik: Ya

Isolasi

• Isolasi: Input yang sepenuhnya terisolasi untuk meningkatkan integritas sinyal dan perlindungan

---
