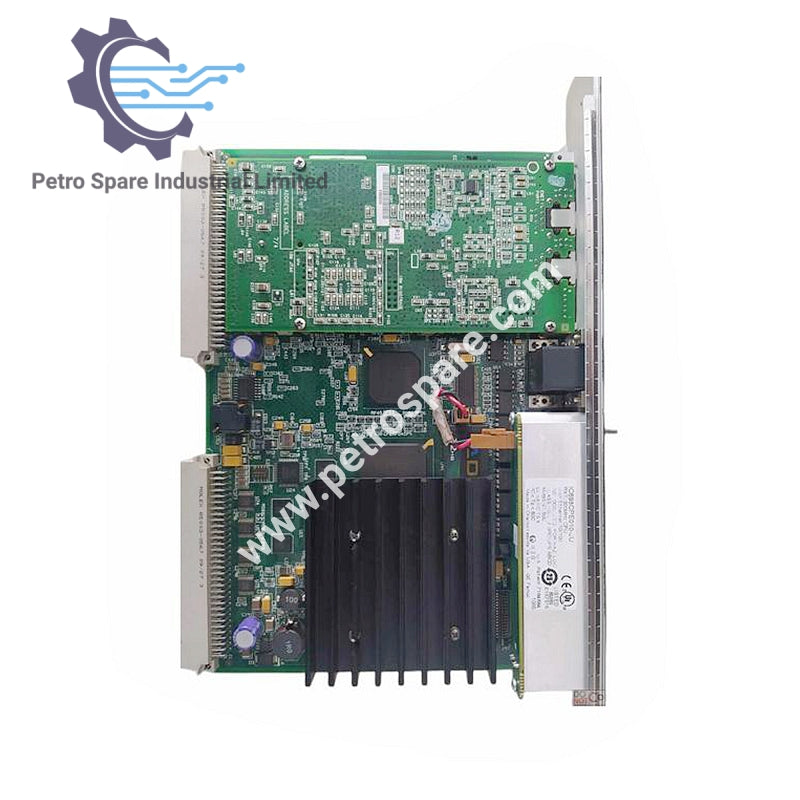

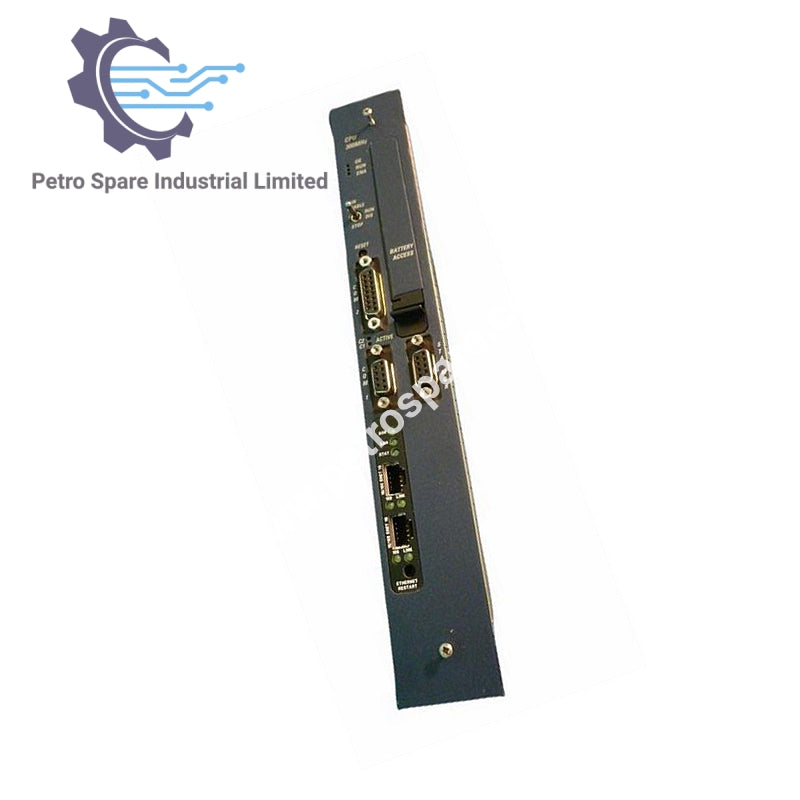

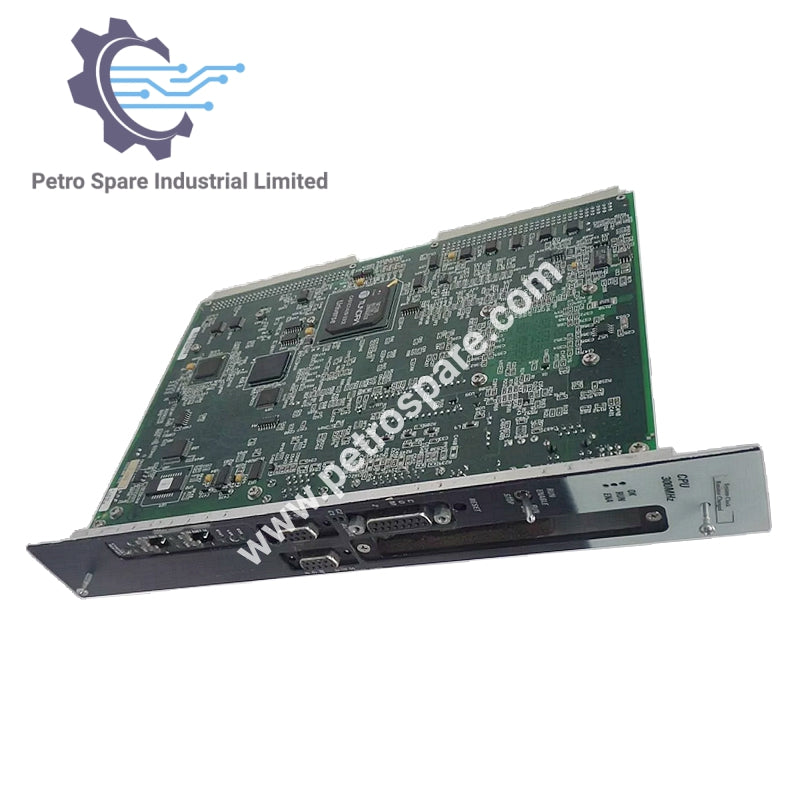

IC698CPE010-CC

Ikhtisar

• Produsen : GE Fanuc

• Nomor Bagian : IC698CPE010-CC

• Jenis Produk : Unit Pemrosesan Pusat (CPU)

Kunci Fitur

• Daya Proses : Mikroprosesor Celeron 300 MHz yang mampu melakukan perhitungan floating-point

• Memori :

  • RAM 10 MB yang didukung oleh baterai CMOS

  • Memori flash non-volatile 10 MB untuk penyimpanan data dan firmware

• Kinerja : Fungsi boolean dieksekusi dalam 0,33 ms per kumparan

Komunikasi dan Konektivitas

• Port :

  • 3 port serial tertanam (RS-232, RS-485)

  • 2 port Ethernet untuk pemantauan data dan aplikasi berbasis web

• Protokol Serial : Modbus RTU Slave, SNP, Serial I/O

• Ethernet : Memerlukan pengalamatan IP dan kabel Cat5

Konfigurasi dan Pemrograman

• Perangkat Lunak : Perangkat lunak Proficy Machine Edition PLC-Logic Developer untuk pengaturan dan pemrograman

• Opsi Operasi :

  • Saklar jalankan/hentikan tiga posisi

  • Koneksi melalui port serial atau Ethernet

• Keamanan : Data konfigurasi diamankan dengan kata sandi

Instalasi Catatan

• Penempatan Rak : Slot 1 (slot CPU yang ditunjuk)

• Pengaturan :

  • Matikan daya rak sebelum pemasangan

  • Dokumentasikan alamat MAC

  • Pastikan pemasangan, pembumian, dan koneksi daya yang tepat

  • Sambungkan baterai CMOS setelah mengaktifkan kembali daya

---
