CC-PDIL51

Ikhtisar

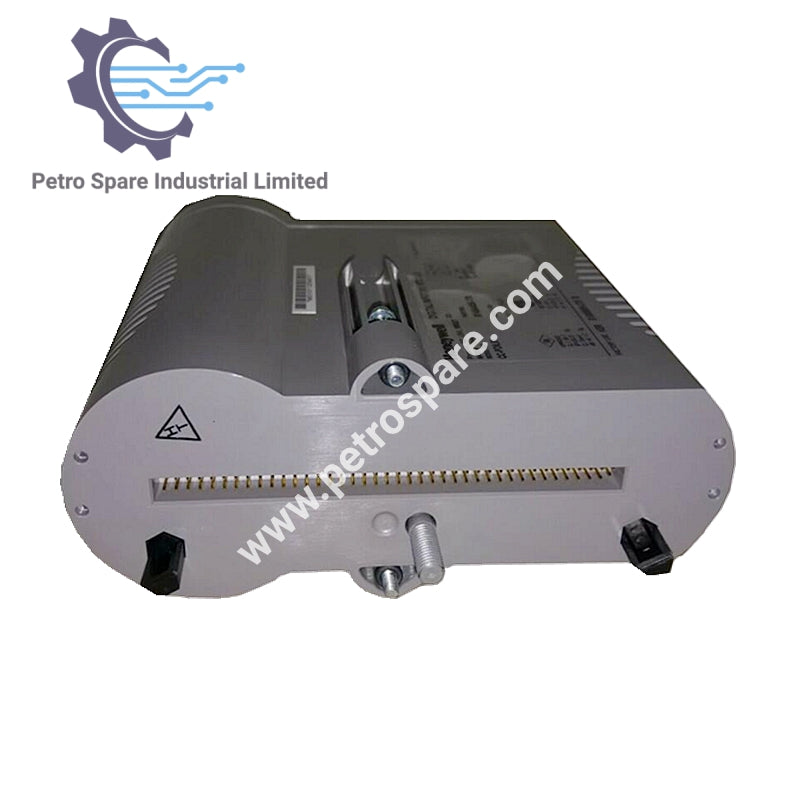

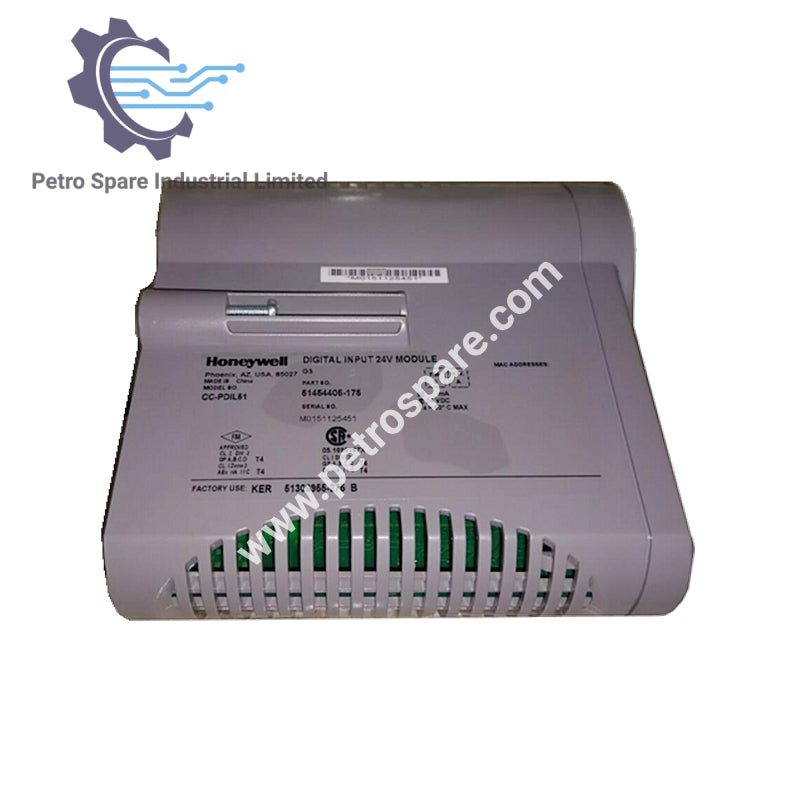

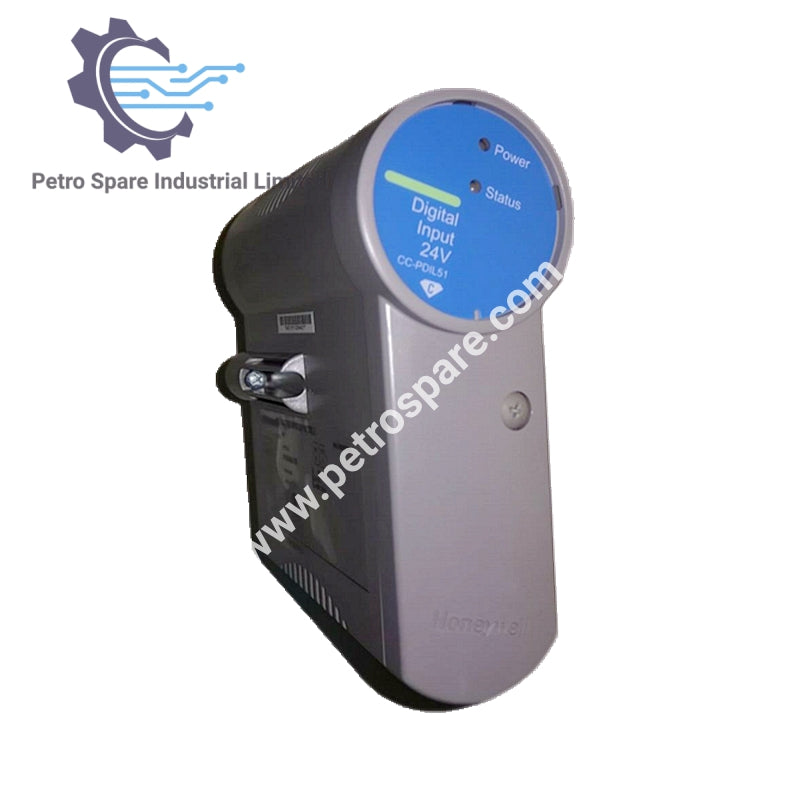

CC-PDIL51 adalah modul Input Digital 24VDC Honeywell, menyediakan input yang andal dan terisolasi untuk sistem kontrol industri.

Karakteristik Input

• Saluran Masukan: 32

• Isolasi Galvanik: 1000 VAC RMS (tegangan terminal input apa pun yang direferensikan ke common)

• Teknik Isolasi: Optik (di IOM)

• Rentang Tegangan Daya DI: 18 hingga 30 VDC

Pendeteksian Input

• Voltase/Arus Sense ON: 13 VDC (min) atau 3 mA (min)

• Voltase/Arus Sense OFF: 5 VDC (maks) atau 1.2 mA (maks)

Spesifikasi Elektrik

• Impedansi Input: 4.2 KΩ

• Delay Absolut Melintasi Filter Input dan Isolasi: 5 ms ± 20%

• Resistansi Lapangan untuk Kondisi ON Terjamin: 300 Ω max @ 15 VDC

• Resistansi Lapangan untuk Kondisi OFF Terjamin: 30 KΩ min @ 30 VDC

Model IOTA

• Model IOTA Non-Redundan: CC-TDIL51, 9”

• Model IOTA Redundan: CC-TDIL61, 12”

---
