BMXCPS4022

Ikhtisar

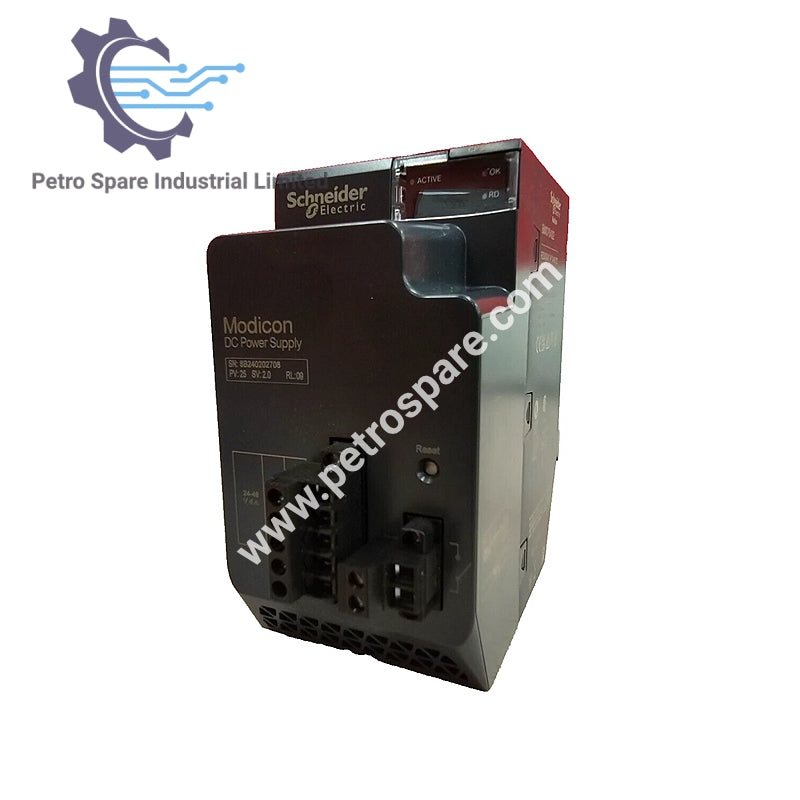

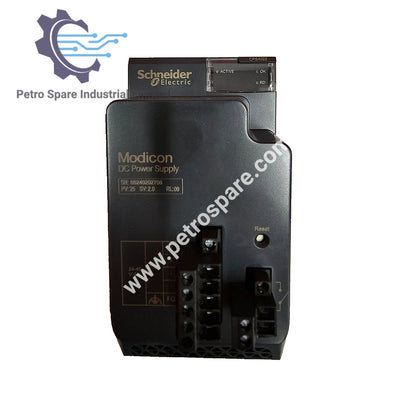

Modul BMXCPS4022 adalah modul catu daya Modicon dengan tegangan primer 18–62,4 V dan perlindungan bawaan untuk lingkungan yang keras.

Parameter Masukan

• Arus masukan: 1,9 A @ 24 V, 1 A @ 48 V

• Arus lonjakan: 60 A @ 24 V dan 48 V

• Energi aktivasi: 0,4 A²·s @ 24 V, 1,9 A²·s @ 48 V

Rating Keluaran

• Arus keluaran 3,3 V: 5,5 A

• Arus keluaran 24 V: 1,67 A

• Dissipasi daya maksimum: 8,5 W

Fitur Keamanan

• Perlindungan: Sekring internal (tidak dapat diakses), kelebihan beban, tegangan lebih, hubung singkat

• Isolasi: ≥ 100 MΩ primer/ground dan primer/sekunder

• Kekuatan dielektrik: 1500 V

Indikator dan Kontrol

• LED: Keberadaan tegangan, status redundansi, status catu daya

• Metode restart: Tombol tekan RESET

Konektivitas

• Relay alarm: Konektor 2-pin

• Catu daya: Konektor 5-pin dengan tanah pelindung

• Panjang kabel maksimum: 10 m (1,5 mm²), 15 m (2,5 mm²)

Kondisi Lingkungan

• Suhu operasi: 0 hingga 60 °C

• Suhu penyimpanan: -40 hingga 85 °C

• Kelembapan: 10–95% tanpa kondensasi

• Imunitas: 1 ms microbreak

• Derajat perlindungan: IP20

Kepatuhan

• Standar: Direktif tegangan rendah dan EMC (2014/35/EU, 2014/30/EU)

• Kelas lingkungan: 3C3 dan 3C4 IEC 60721-3-3

Data Fisik

• Berat: 0,81 kg (1,79 lb)

---
