IC695ALG708

Ikhtisar

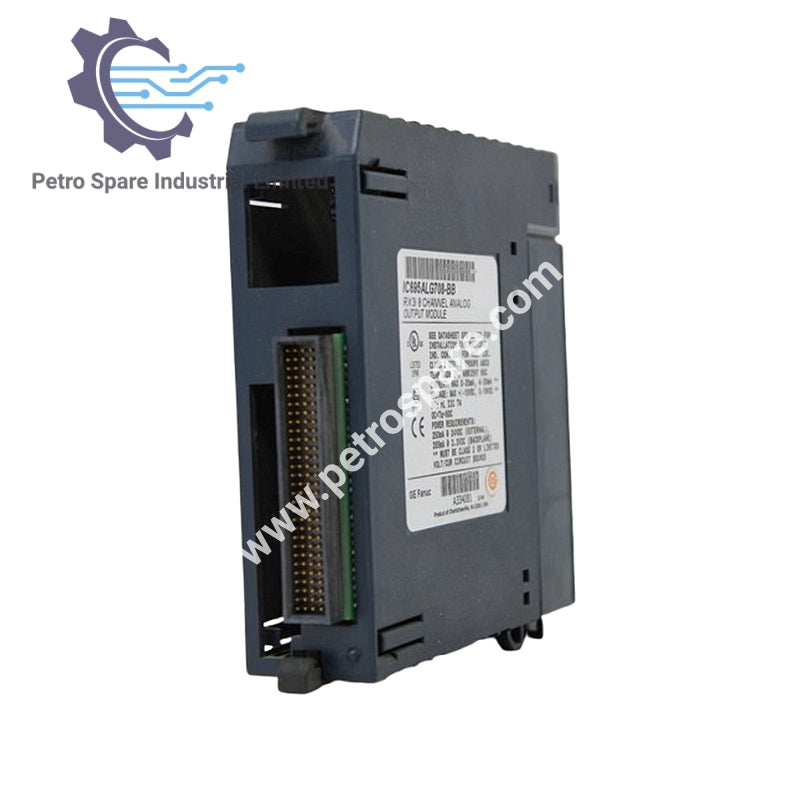

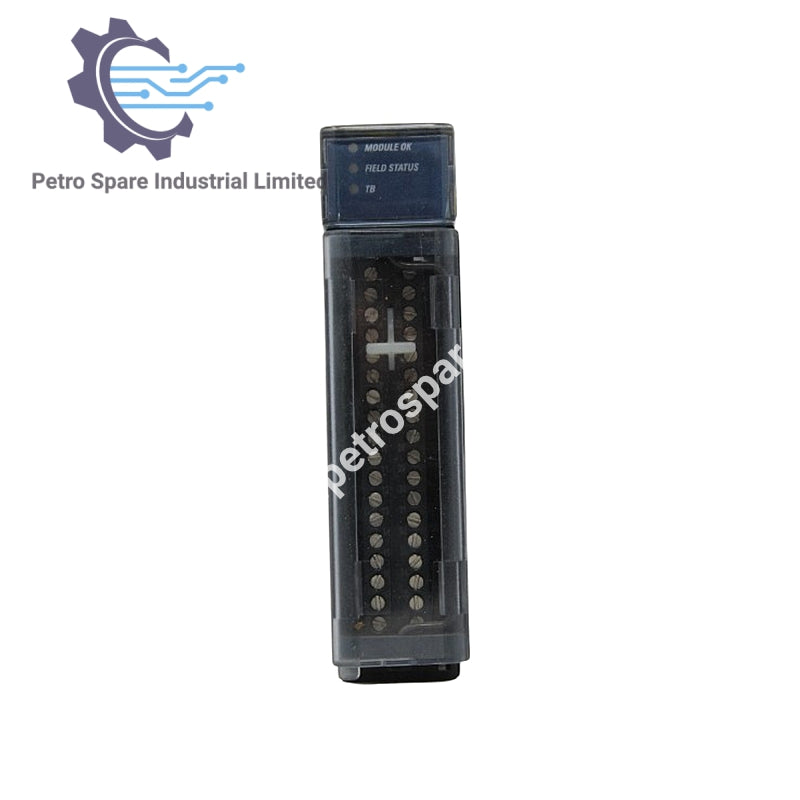

IC695ALG708 adalah modul output analog 8-saluran dari seri PACSystems RX3i GE Fanuc, mendukung rentang output tegangan dan arus dengan resolusi tinggi dan format data yang dapat dikonfigurasi.

Spesifikasi Output

• Jumlah saluran: 8

• Rentang arus: 0–20 mA, 4–20 mA

• Rentang tegangan: ±10 V, 0–10 V

• Resolusi:

• ±10 V: 15.9 bit

• 0–10 V: 14.9 bit

• 0–20 mA: 15.9 bit

• 4–20 mA: 15.6 bit

• Format data output: IEEE floating point 32-bit atau integer 16-bit (dalam bidang 32-bit)

• Kecepatan pembaruan: ~8 ms untuk semua 8 saluran (tergantung pemindaian I/O)

• Perlindungan tegangan lebih (output arus):

• –30 V selama 60 detik

• +30 V selama 1 jam

Kebutuhan Daya

• Daya backplane: Maks 375 mA @ 3.3 V

• Daya eksternal (Vuser):

• Tegangan: 19.2–30 VDC

• Arus: Maks 250 mA

• Disipasi daya: Maks 7.25 W

• Pengurangan termal: Tidak ada (dalam mode tegangan)

---
