IC200ALG620

Ikhtisar

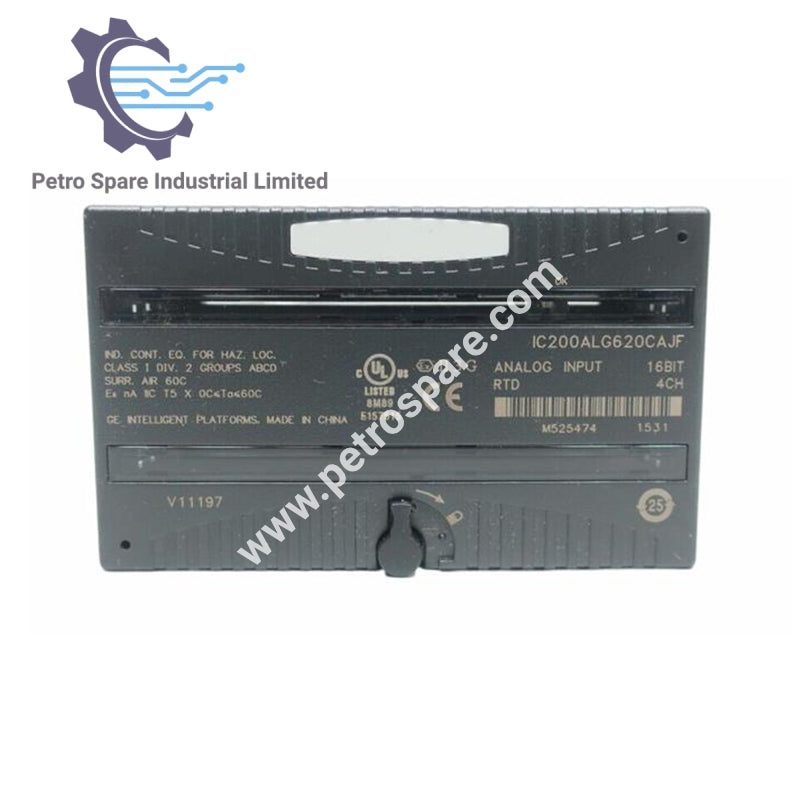

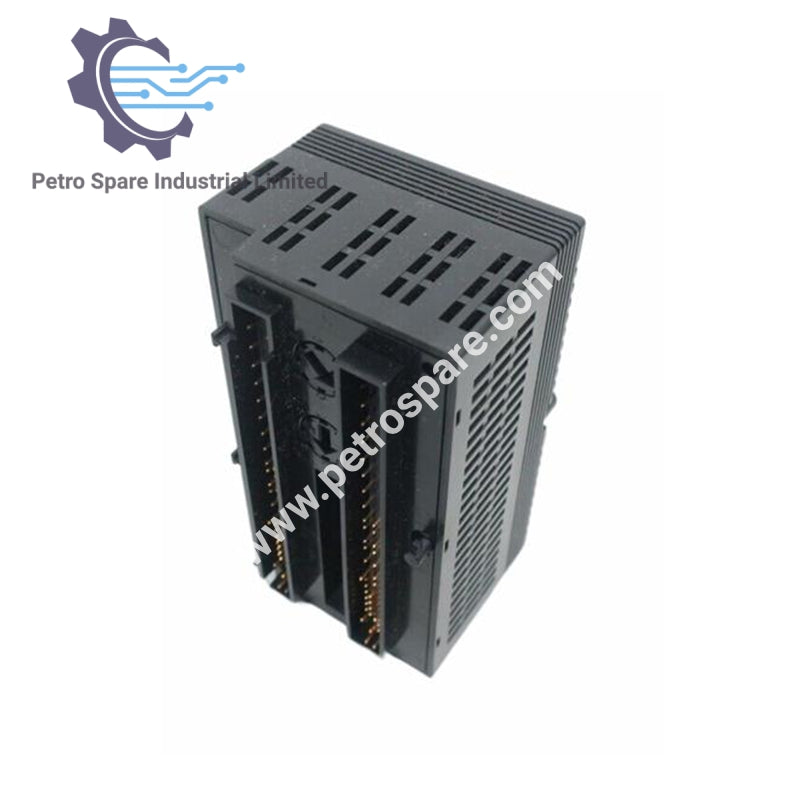

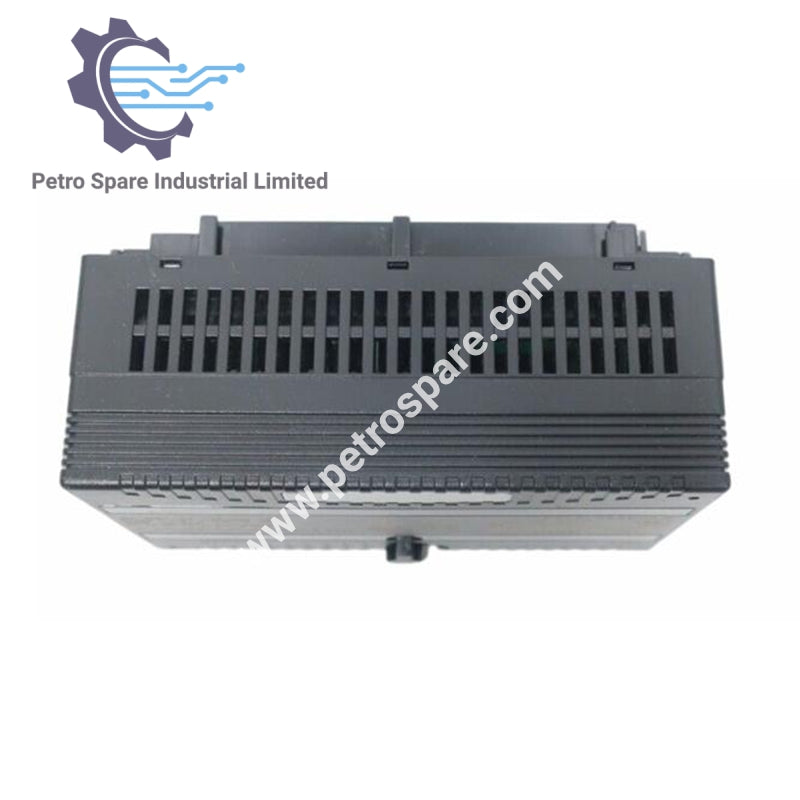

IC200ALG620 adalah Modul Input RTD/Resistansi 4-titik untuk sistem VersaMax, dirancang untuk menangani berbagai input RTD dan resistansi dengan resolusi tinggi dan kecepatan pembaruan yang cepat.

Konfigurasi Input

• Sensor RTD yang Kompatibel:

• Platina: 25, 100, 1000 ohm

• Tembaga: 10, 50, 100 ohm

• Nikel: 100, 120 ohm

• Nikel/Besi: 604 ohm

• Tipe Kabel RTD: 3-kawat dan 4-kawat

• Rentang Input Resistansi: 0-500 ohm; 0-3000 ohm

Detail Performa

• Resolusi: 16-bit

• Resolusi Digital: 15 bit + tanda

• Kecepatan Pembaruan: 210 ms per saluran @ 60 Hz (230 ms pada 50 Hz)

• Akurasi pada 25°C:

• ±0,15% pada pengukuran resistansi

• ±0,15% pada pengukuran RTD (suhu)

• Sensitivitas Suhu:

• ±0,004% dari pembacaan

• ±1,5 µV per °C yang dirujuk ke input

Persyaratan Daya

• Tegangan Bus: 5V DC

• Konsumsi Arus Backplane:

• Output 5V: maksimal 125 mA

• Output 3,3V: 125 mA

Kondisi Lingkungan

• Suhu Operasi: 0 hingga 60°C

• Frekuensi: 50-60 Hz

Isolasi & Perlindungan

• Isolasi (Input ke Rangka): 1500 VAC

• Isolasi (Input ke Logika): 250 VAC

Diagnostik

• Diagnostik Saluran: RTD terbuka, input pendek, underrange, overrange, kesalahan pengkabelan, kesalahan penyimpanan memori non-volatile, alarm tinggi/rendah

Pertimbangan Instalasi

• Resistansi Lead Maksimum: 5 ohm per lead

---
