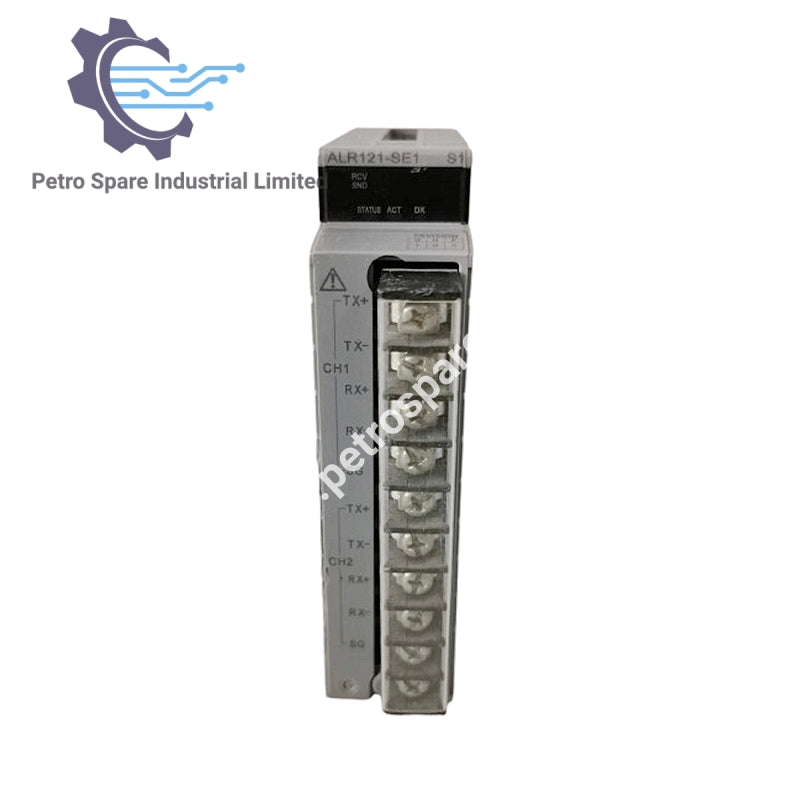

ALR121-SE1

Ikhtisar

ALR121-SE1 adalah modul komunikasi serial Yokogawa dengan 2 port, mendukung koneksi RS-422 point-to-point dan RS-485 multipoint untuk jaringan komunikasi industri.

Identifikasi

• ID Produk: ALR121-SE1

• Model: Modul Komunikasi Serial ALR121

• Tipe: Modul Komunikasi RS-422/RS-485

• Kode akhiran: –S Tipe standar, E Perlindungan ledakan, 1 ISA Standar G

Antarmuka Komunikasi

• Antarmuka: RS-422 point-to-point, RS-485 multipoint

• Fungsi komunikasi: Half-duplex

• Metode sinkronisasi: Sinkronisasi start-stop

• Kecepatan transmisi: 1200, 2400, 4800, 9600, 19200, 38400 bps

• Kode transmisi: Biner

• Panjang karakter: 8 bit (tetap untuk komunikasi slave Modbus dan subsistem)

• Panjang bit stop: 1 atau 2 bit (tetap 1 bit untuk komunikasi subsistem)

• Pemeriksaan paritas: Tidak ada, genap, ganjil

• Waktu jeda setelah transmisi data: 1 ms

• Jarak transmisi: Maksimal 1200 m

Pemasangan & Pengkabelan

• Metode pemasangan: Dipasang pada SSC60, SSC50, SSC10, atau SNB10D

• Pengkabelan I/O: Kabel dengan pelindung 3 pasang, AKB161 atau AKB162

Data Mekanis

• Berat: 0,34 kg

---
