1771-OAN

Ikhtisar

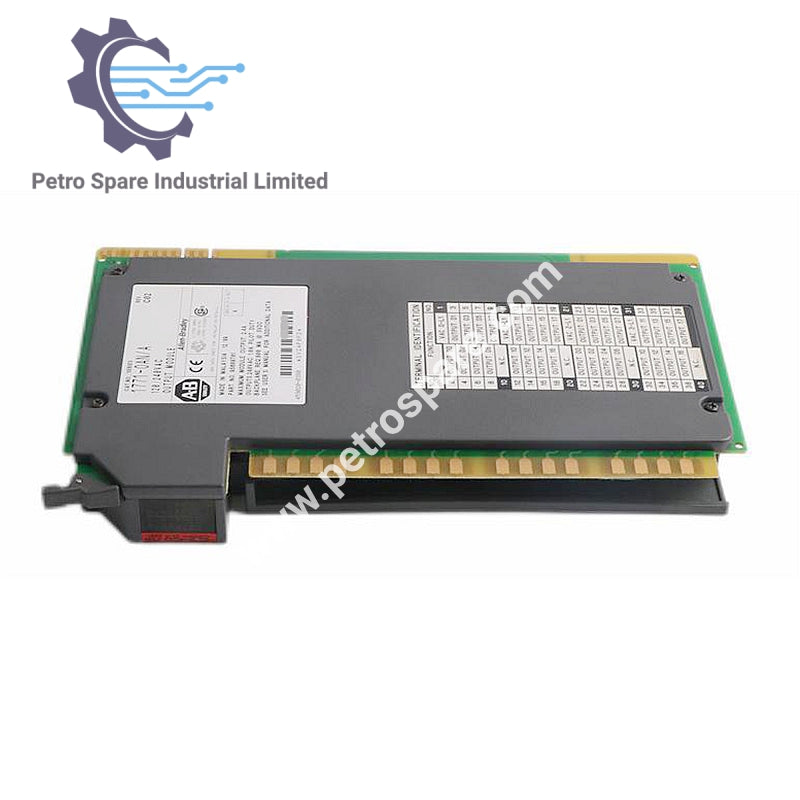

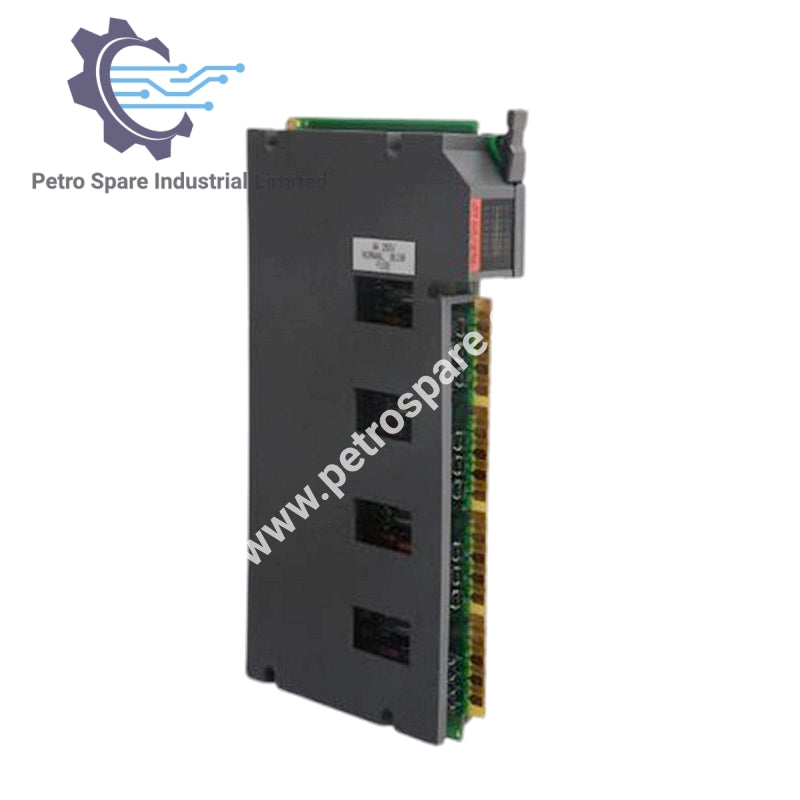

Modul 1771-OAN dari Allen-Bradley adalah modul output AC yang dirancang untuk switching dengan keandalan tinggi di chassis I/O 1771.

Output dan Lokasi Modul

• Output per Modul: 32 (4 grup masing-masing 8)

• Lokasi Modul: 1771-A1B sampai A4B atau chassis I/O 1771 versi lebih baru

Rating Tegangan dan Arus

• Rentang Tegangan: 85–264 V AC, 47–63 Hz

• Tegangan Nominal: 120/240 V AC

• Arus Output Maksimum per Titik: 1.0 A pada 30°C, menurun secara linear menjadi 0.3 A pada 60°C

• Arus Output Maksimum per Grup: 2.0 A pada 30°C, menurun secara linear menjadi 0.6 A pada 60°C

• Arus Output Maksimum per Modul: 8.0 A pada 30°C, menurun secara linear menjadi 2.4 A pada 60°C

• Arus Surge Maksimum: 10 A selama 25 ms dengan interval 1 s pada 30°C; 10 A selama 25 ms dengan interval 2 s pada 60°C

Kinerja Listrik

• Arus Beban Minimum: 10 mA per output

• Penurunan Tegangan On-State Maksimum: 1.5 V AC (RMS) @ 1 A

• Arus Bocor Off-State Maksimum: 2.3 mA per output @ 230 V AC, 60 Hz; 1.2 mA per output @ 120 V AC, 60 Hz

• Delay Sinyal Output Maksimum: Dari Off ke On: maksimum 1.0 ms; Dari On ke Off: 9.3 ms @ 60 Hz, 11.0 ms @ 50 Hz

Daya dan Termal

• Disipasi Daya: 16.2 W maksimum; 1.0 W minimum

• Disipasi Termal: 55.4 BTU/jam maksimum; 3.4 BTU/jam minimum

Backplane dan Isolasi

• Arus Backplane: 800 mA maksimum @ 5 V DC

• Tegangan Isolasi: Telah diuji tahan hingga 1000 V selama 60 detik

---
