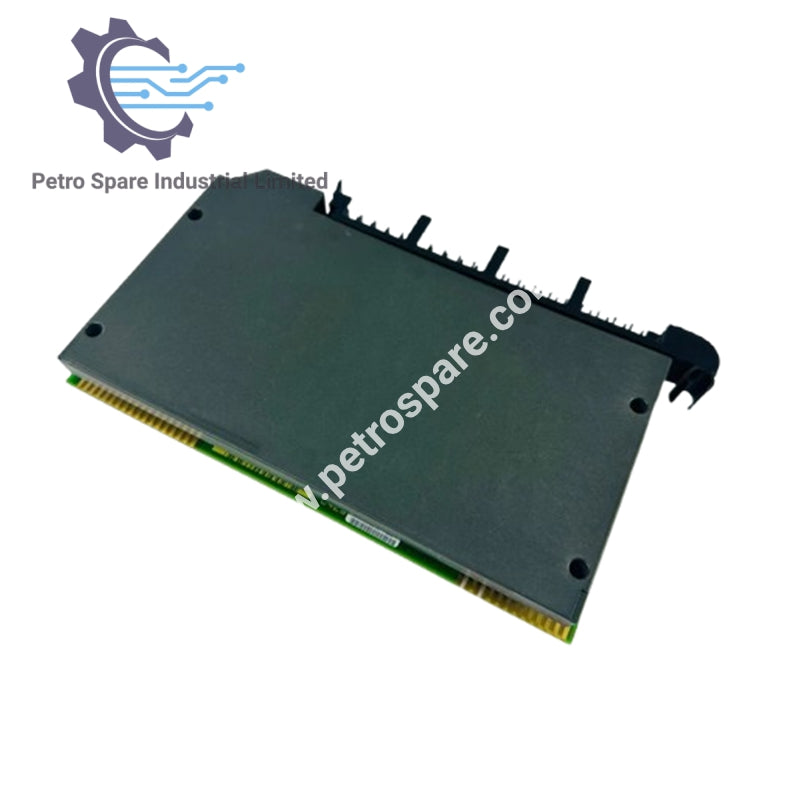

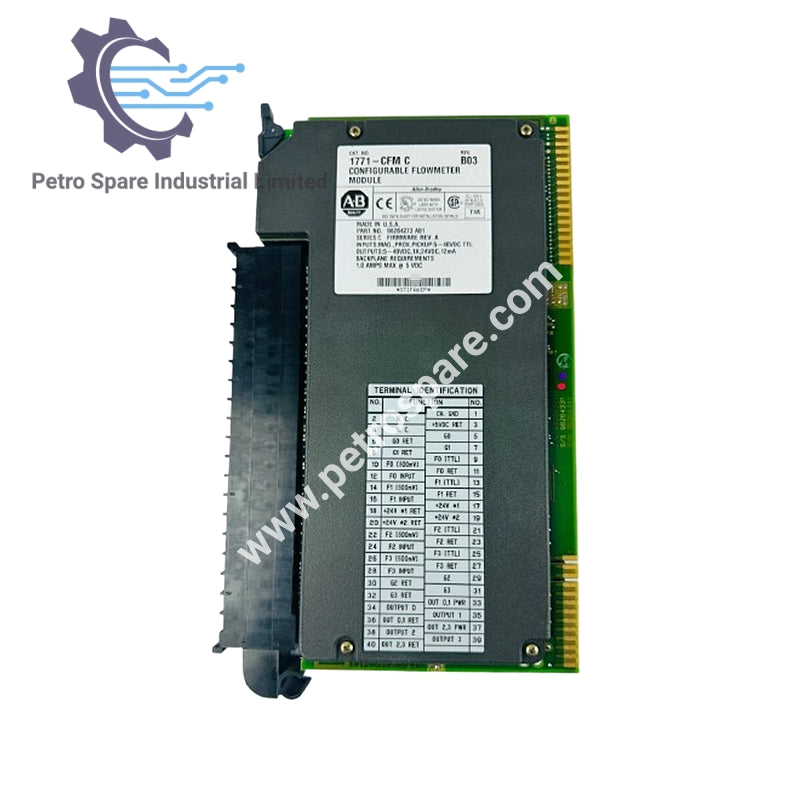

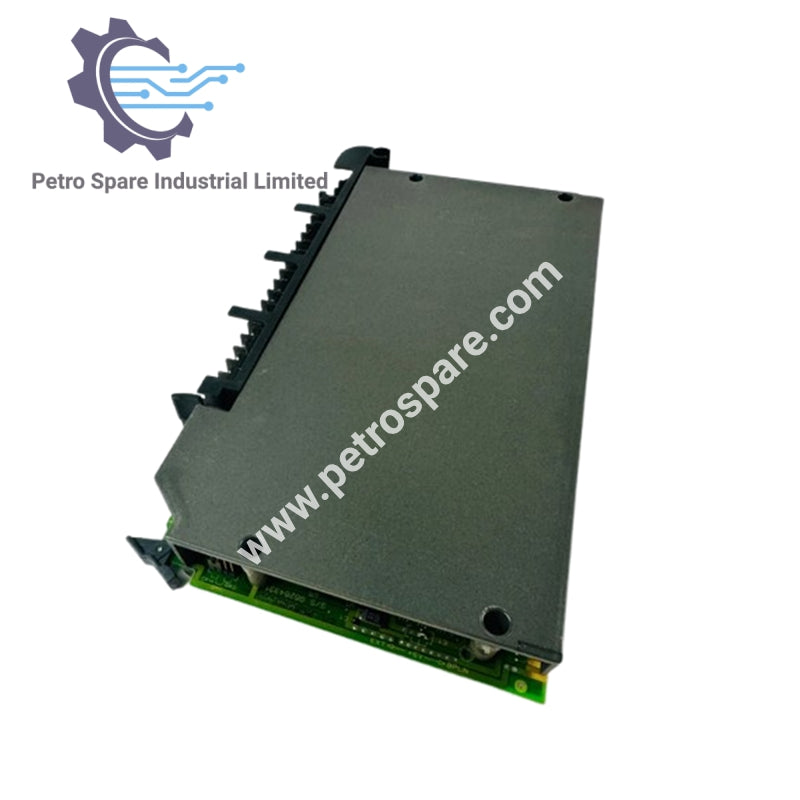

1771-CFM

Ikhtisar

1771-CFM adalah Modul Flowmeter Konfigurable dari Allen-Bradley yang dirancang untuk pengukuran sinyal frekuensi dan aliran yang akurat dalam sistem kontrol PLC-5. Modul ini mendukung berbagai jenis flowmeter dan mode penghitungan yang dapat diprogram.

Konfigurasi Input dan Saluran

• Jumlah Saluran Input: 4

• Lokasi Modul: 1771-A1B, -A2B, -A3B, -A3B1, -A4B (Seri A & B) chassis I/O; 1771-AM1/-AM2 chassis I/O dengan catu daya

• Input per Channel: Input gate digunakan dalam mode Totalizer dan Nonresettable Totalizer

• Tegangan Input Flowmeter: 5–30V DC (kompatibel TTL), 50mV–30V AC (magnetic pickup), kompatibel dengan Bently 3300 5mm & 8mm proximity pickups

• Impedansi Input Flowmeter: 5KΩ ±30% resistif

• Tegangan Gate (G0–G3): 5–12V DC dan 12–30V DC

• Arus Gate (G0–G3): maksimum 22mA

Performa dan Frekuensi

• Nilai Hitung Maksimum: 0–9.999.999 (dapat diprogram)

• Waktu Pemrosesan BTW (kasus terburuk): 5,5ms (pada perubahan konfigurasi)

• Waktu Scan Modul: 1,3–5ms (tergantung konfigurasi dan frekuensi)

• Frekuensi Input Maksimum: 100kHz @ input flowmeter (overrange pada 100kHz); 100kHz @ input gate

Karakteristik Output

• Jumlah Output: 4

• Arus Bocor Maksimum Saat Output Off-State: <300µA @ 30V DC

• Penurunan Tegangan Maksimum Saat On-State: 0,6Ω × arus

---
