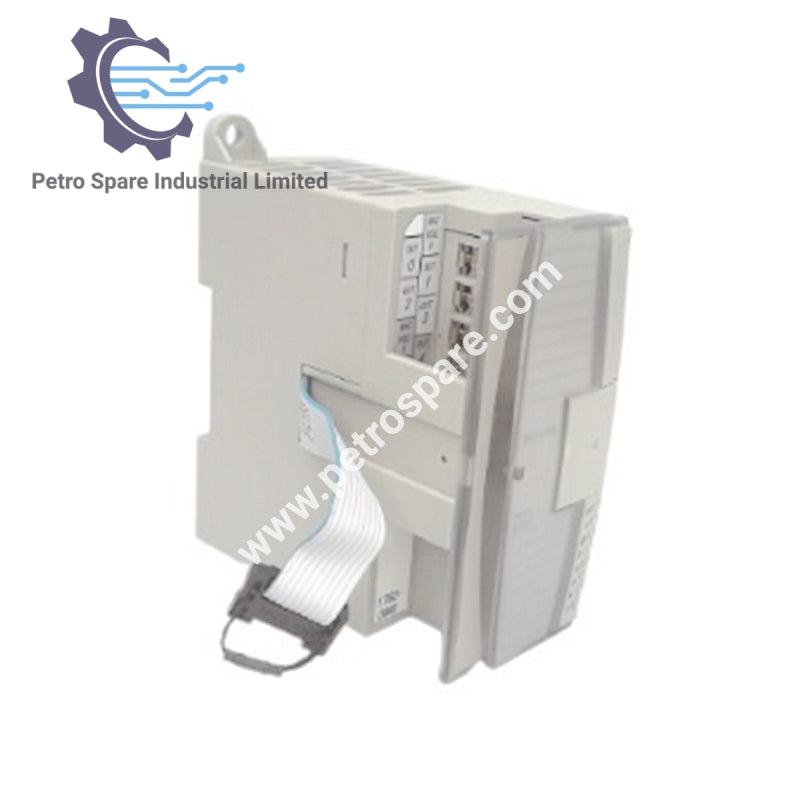

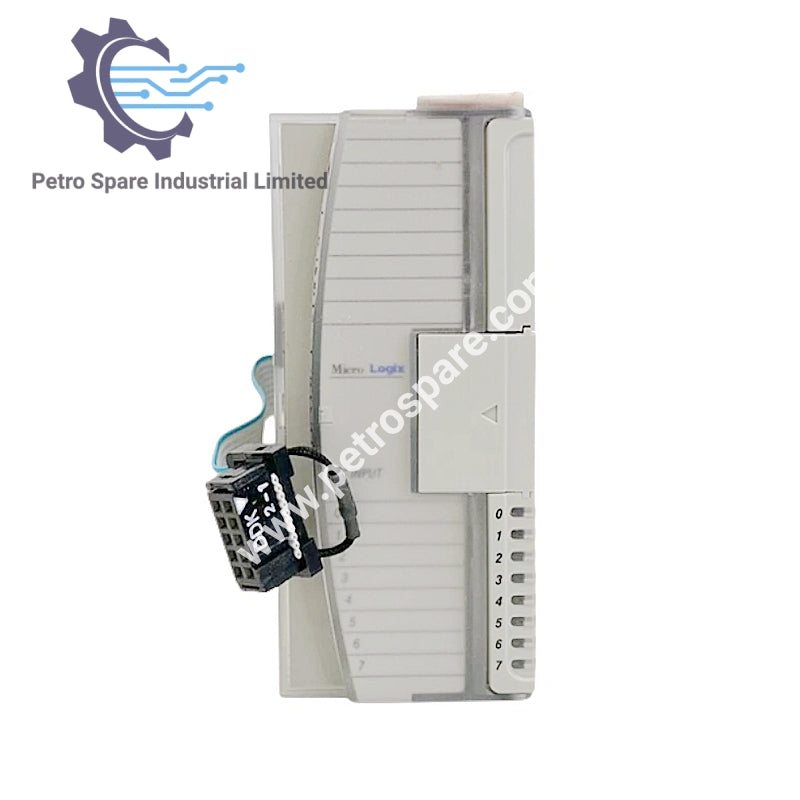

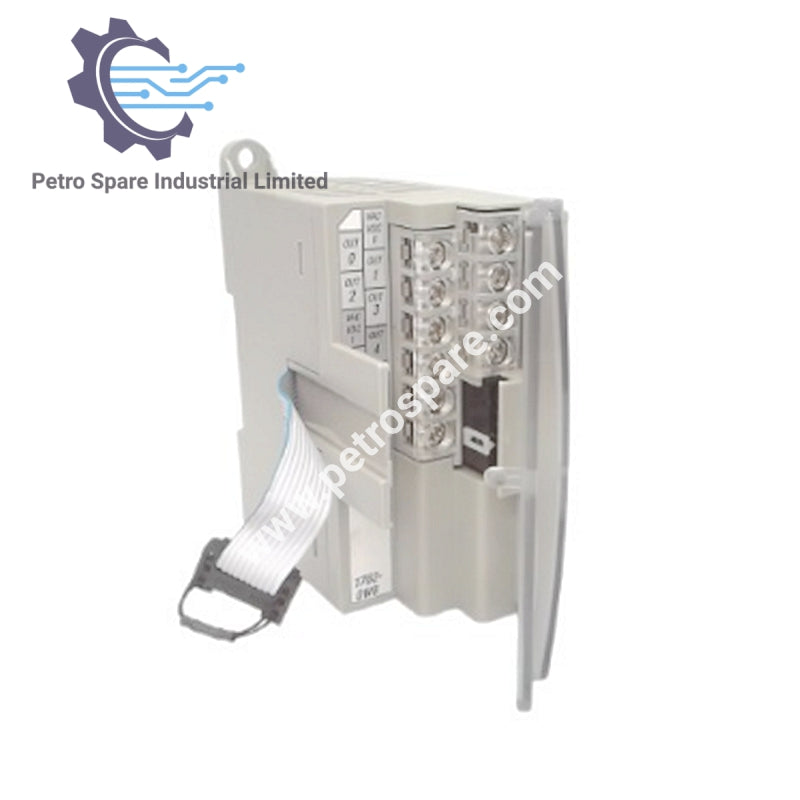

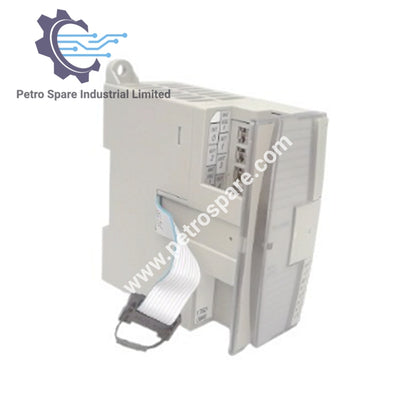

1762-OW8

Ikhtisar

1762-OW8 adalah modul output relay untuk seri MicroLogix 1200, dirancang untuk menangani beban AC/DC dengan kontak relay normally open.

Spesifikasi Fisik

• Dimensi (TxLxD, tanpa tab pemasangan): 90 × 40 × 87 mm (3.54 × 1.57 × 3.42 in.)

• Dimensi (dengan tab pemasangan): 90 × 40 × 110 mm (3.54 × 1.57 × 4.33 in.)

• Tingkat Tipe Enclosure: Tidak ada (gaya terbuka)

• Torsi Sekrup Terminal: 0.90 N•m (8 lb•in) — kencangkan hanya dengan tangan

Spesifikasi Listrik

• Rentang Tegangan Operasi (AC): 5V hingga 265V

• Rentang Tegangan Operasi (DC): 5V hingga 125V

• Arus Bus @ 5V DC: 80 mA (0.40 W)

• Arus Bus @ 24V DC: 90 mA (2.16 W)

Spesifikasi Output

• Jumlah Output: 8

• Kategori Tegangan: relay normally open AC/DC

• Kebocoran Saat Mati (Maks): 0 mA

• Arus Saat Menyala (Min): 10 mA @ 5V DC

• Arus Kontinu per Titik (Maks): 2.5 A

• Arus Kontinu per Common (Maks): 8 A

• Arus Kontinu per Modul (Maks): 16 A

• Tingkat Jarak Catu Daya: 6

• Grup Terisolasi:

  • Grup 1: Output 0–3

  • Grup 2: Output 4–7

Indikator Status

• Indikator Kesehatan: 1 LED hijau

• Indikator Kesalahan: 4 LED merah

---
