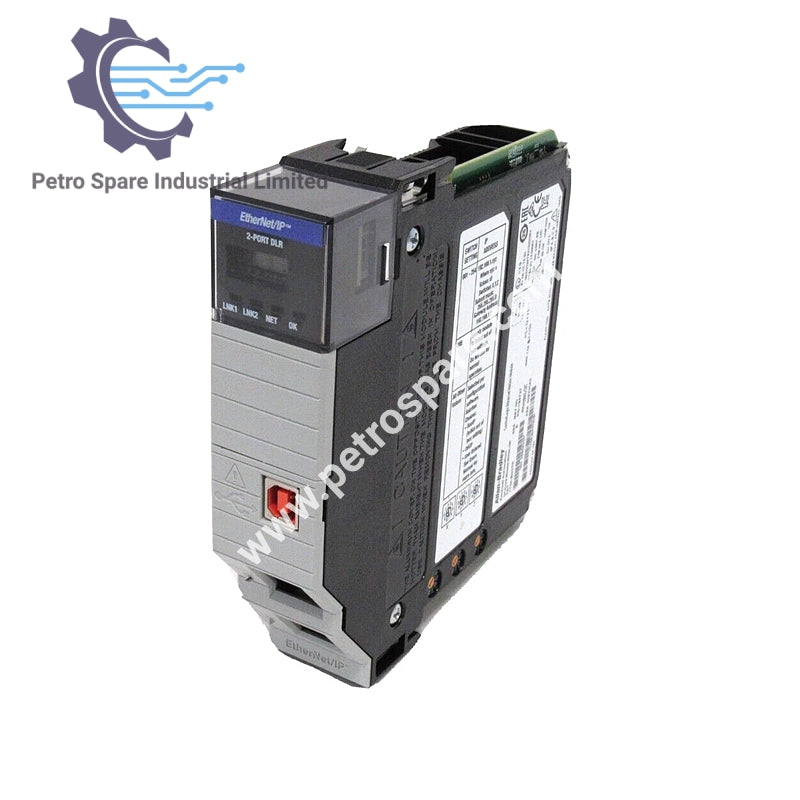

1756-EN3TR

Ikhtisar Produk

1756-EN3TR adalah modul komunikasi jembatan Allen-Bradley Ethernet/IP yang dirancang untuk konektivitas jaringan industri yang andal.

Komunikasi

• Protokol: Ethernet/IP

• Port Ethernet: 2 RJ45, Kategori 5

• Kecepatan komunikasi: 10/100 Mbps

• Koneksi maksimum: TCP 128, CIP 256 (campuran fleksibel koneksi eksplisit/implisit)

• Pesan CIP tidak terhubung: 128 backplane + 128 Ethernet

Daya & Termal

• Disipasi daya: 5.1 W

• Disipasi termal: 17.4 BTU/jam

• Arus tarik: 1 A @ 5.1 V DC, 3 mA @ 24 V DC

Elektrikal & Isolasi

• Tegangan isolasi: 30 V terus-menerus, isolasi dasar antara Ethernet, USB, dan backplane

• Kabel Ethernet: Pasangan terpilin terlindung atau tidak terlindung sesuai 802.3

• Kategori pengkabelan: 2 (port Ethernet), 3 (port USB)

Lingkungan

• Suhu operasi: 0 hingga 60 °C (32 hingga 140 °F)

• Suhu penyimpanan: -40 hingga 85 °C (-40 hingga 185 °F)

• Kelembaban relatif: 5% hingga 95% tidak mengembun

• Guncangan: 30 G saat operasi dan tidak operasi

• Getaran: 2 G, 10–500 Hz

• Imunitas ESD: 6 kV kontak, 8 kV pelepasan udara

• Imunitas EFT/B: ±3 kV @ 5 kHz (port Ethernet)

• Imunitas transient surge: ±2 kV garis-ke-bumi (mode umum) pada port Ethernet

• Imunitas RF konduktif: 10 V rms, 150 kHz–80 MHz

Fisik

• Enklosur: Tidak ada (gaya terbuka)

---
