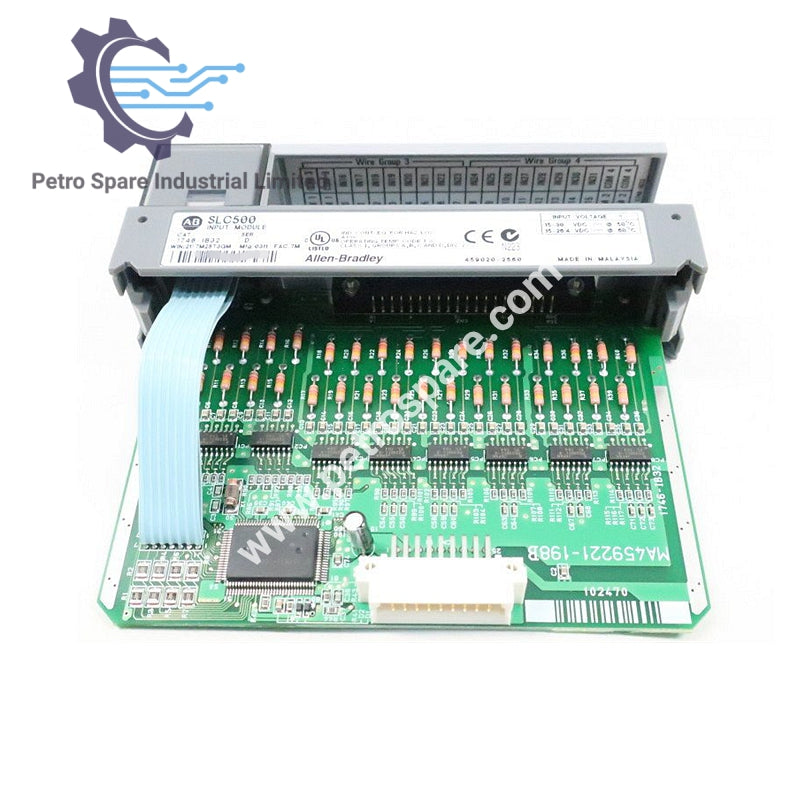

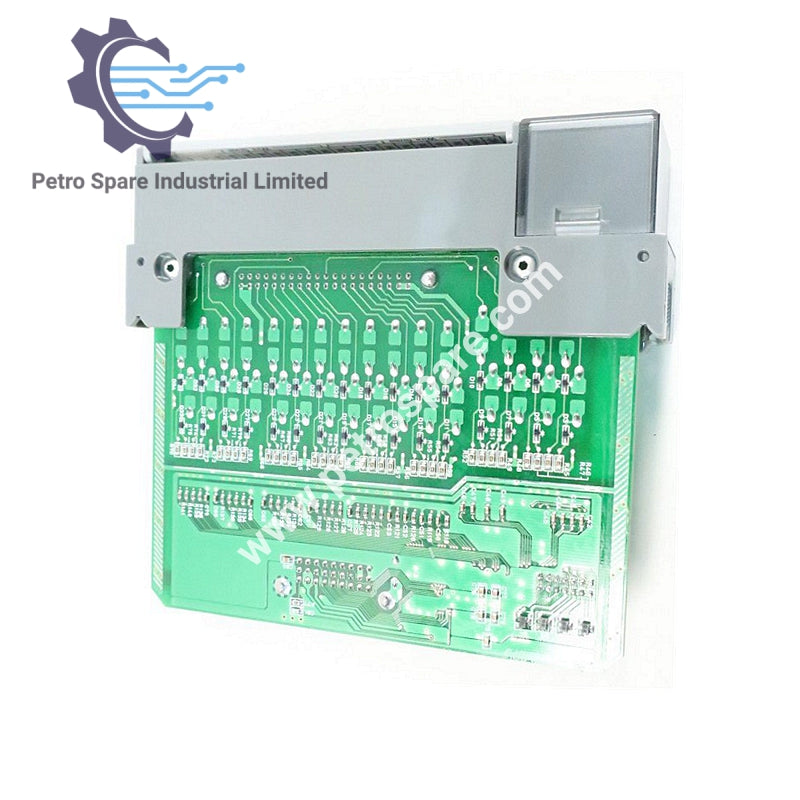

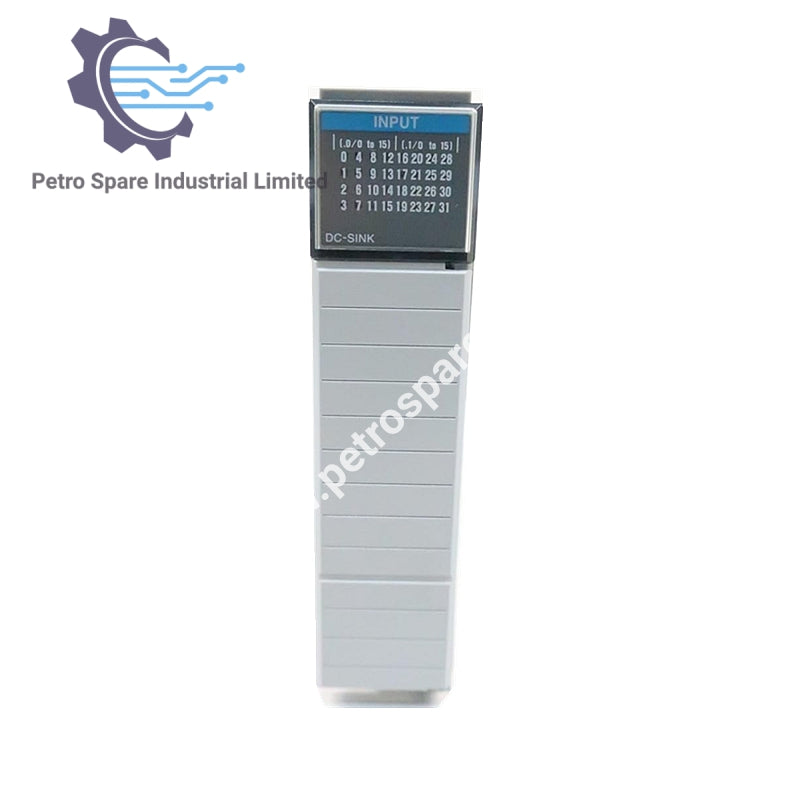

1746-IB32

Ikhtisar

• Produsen: Rockwell Automation
• Merek: Allen-Bradley
• Nomor Bagian: 1746-IB32
• Jenis Modul: Input DC Digital Sinking
• Seri: SLC 500

Spesifikasi

• Jumlah Input: 32
• Titik per Umum: 8
• Tegangan Operasi: 15 hingga 30V DC pada 50°C
• Tegangan Operasi (60°C): 15 hingga 26.4V DC
• Tegangan On-State (Min.): 15.0V DC
• Tegangan Off-State (Maks.): 5.0V DC
• Arus Off-State (Maks.): 1.5mA
• Arus Input Nominal pada 24V DC: 5.1mA

Detail Performa

• Delay Sinyal (Maks.):
  • ON: 3ms
  • OFF: 3ms

Daya & Arus

• Konsumsi Arus Backplane (5V): 0.050A
• Konsumsi Arus Backplane (24V): 0A
• Disipasi Panas:
  • Per Titik: 0.20W
  • Total Watt: 6.65W
  • Watt Minimum: 0.25W

Rating Isolasi

• Isolasi Backplane: 1500V AC selama 1 menit

---
