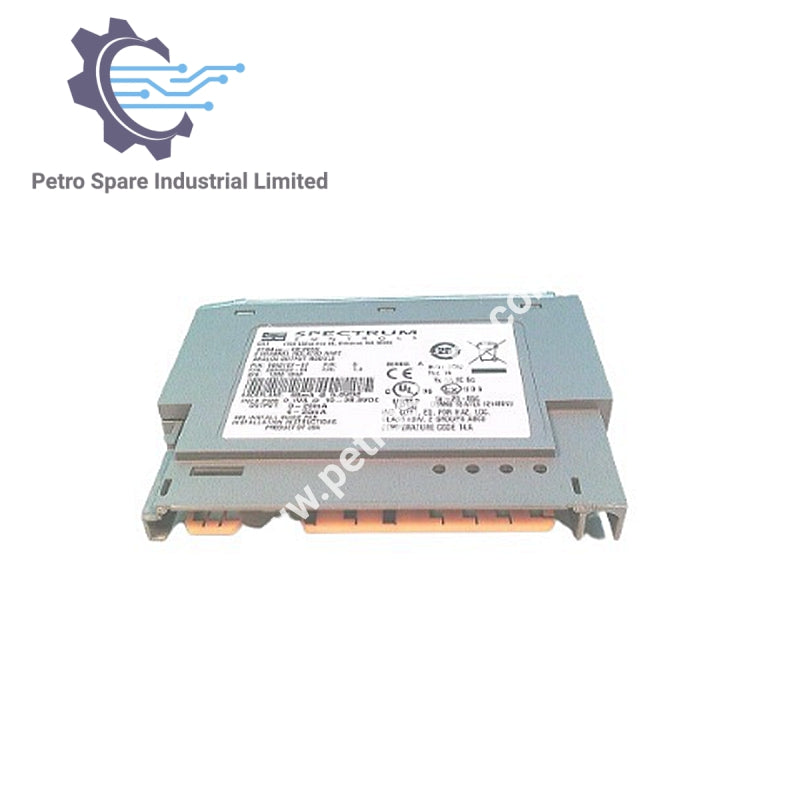

1734SC-OE2CIH

Gambaran Produk

• Model: 1734SC-OE2CIH

• Jenis: Modul Keluaran Analog Terisolasi dengan HART

• Seri: Allen-Bradley POINT I/O (1734)

• Saluran: 2 keluaran arus terisolasi dengan kemampuan HART

• Resolusi: 16-bit pada 21 mA (>320 nA)

Spesifikasi Keluaran

• Rentang: 0–20 mA; 4–20 mA (HART hanya tersedia pada rentang 4–20 mA)

• Variabel Dinamis HART: PV, SV, TV, FV

• Beban Keluaran: 0–750 Ω maks; 200–750 Ω untuk HART

• Waktu Penstabilan Skala Penuh: <100 ms hingga 95% dengan beban resistif

• Beban Induktif Maksimum: 10 μH

• Impedansi Keluaran: 10 kΩ @ 1 kHz; >1 kΩ @ 10 kHz

Spesifikasi Listrik

• Isolasi (Berlangsung):

  • 50 VDC kabel lapangan ↔ papan belakang

  • 50 VDC kabel lapangan ↔ tanah rangka

  • 10 VDC isolasi antar saluran

• Akurasi:

  • 0–21 mA @ 25 °C: ±0,15% skala penuh

  • 0–21 mA @ -20 hingga 55 °C: ±0,3% target skala penuh

• Pengulangan (HART Dimatikan): ±0,05% skala penuh

• Arus Papan Belakang yang Diperlukan: 55 mA @ 5 VDC

• Tarikan Arus Pasokan Lapangan:

  • 175 mA @ 12 VDC (20 mA ke beban 750 Ω)

  • 77 mA @ 24 VDC (2,1 mA untuk 10–26 V)

• Pengeluaran Panas: 1,79 W maks

Spesifikasi Waktu

• Waktu Pembaruan (Minimum): 10 ms analog, 6 s HART

Spesifikasi Lingkungan

• Suhu Operasi: -20 hingga 55 °C (-4 hingga 131 °F)

• Suhu Penyimpanan: -40 hingga 85 °C

• Kelembapan: 5–95%, tidak mengembun

---
