1734-IM4

Ikhtisar

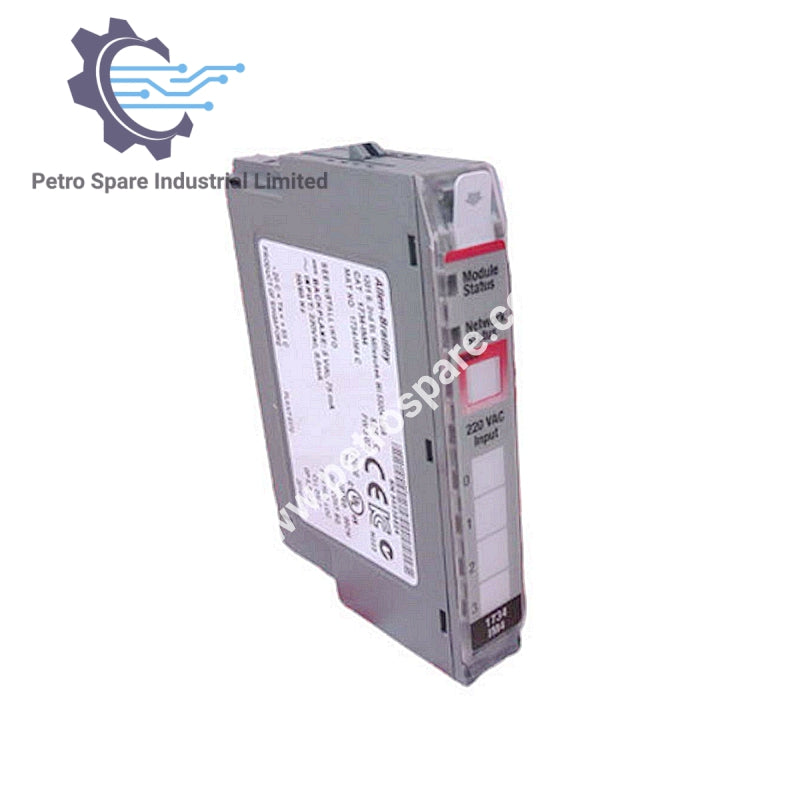

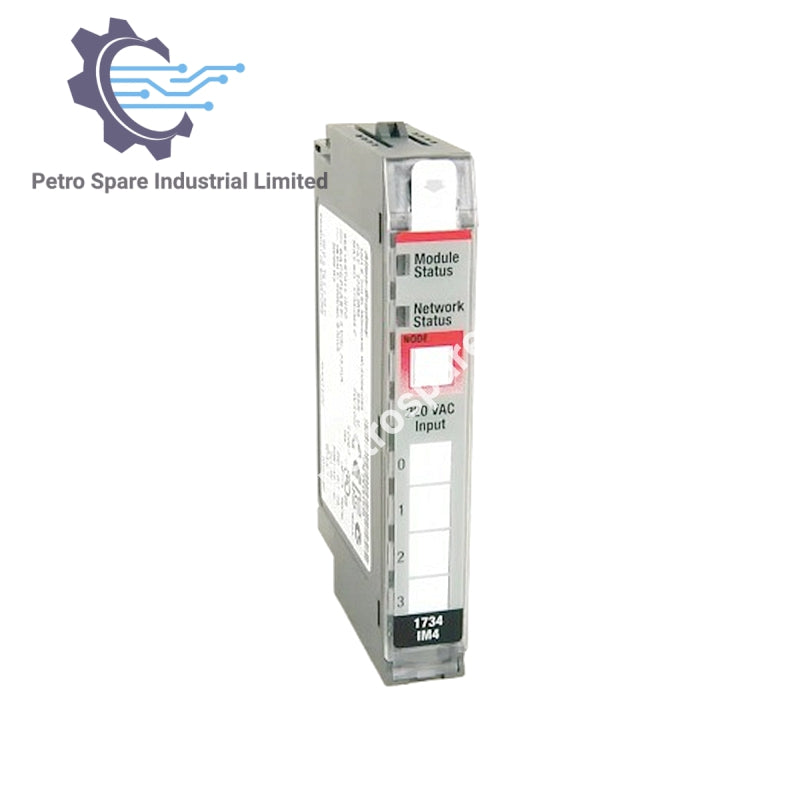

1734-IM4 adalah modul input Allen-Bradley POINT I/O dengan 4 saluran sinking nonisolasi, dirancang untuk akuisisi sinyal 220 V AC dalam sistem kontrol terdistribusi.

Identifikasi

• Nomor bagian: 1734-IM4

• Tipe: Modul Input POINT I/O

• Input: 4 (1 grup dari 4, nonisolasi, sinking)

Data Listrik

• Rentang tegangan aktif (min): 159 V AC

• Rentang tegangan aktif (nominal): 220 V AC

• Rentang tegangan aktif (maks): 264 V AC

• Arus aktif (min): 6,2 mA @ 159 V AC, 60 Hz

• Arus aktif (nominal): 8,5 mA @ 220 V AC, 60 Hz

• Arus aktif (maks): 10,2 mA @ 264 V AC, 60 Hz

• Tegangan nonaktif (maks): 43 V AC

• Arus nonaktif (maks): 2,9 mA

• Impedansi input (nominal): 22,3 kΩ

Waktu

• Waktu tunda: Dari Mati ke Hidup / Dari Hidup ke Mati (tipikal, terfilter)

Instalasi

• Posisi kunci saklar: 8

• Lokasi modul: 1734-TB, 1734-TBS, 1734-TOP, 1734-TOPS

Daya

• Arus POINTBus (maks): 75 mA @ 5 V DC

• Disipasi daya (maks): 0,80 W @ 264 V AC

---
