AI01

Ikhtisar

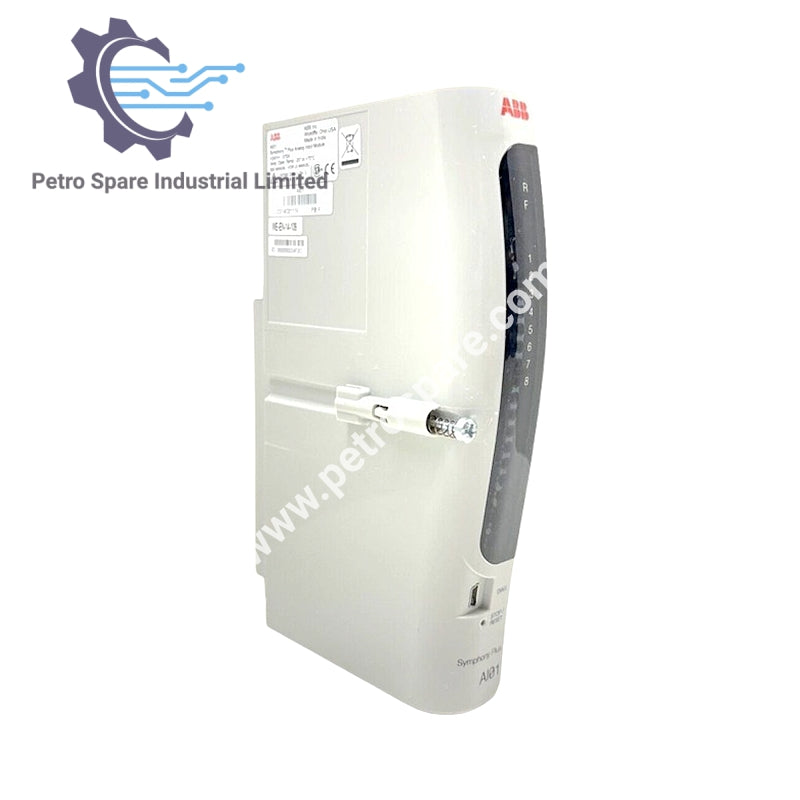

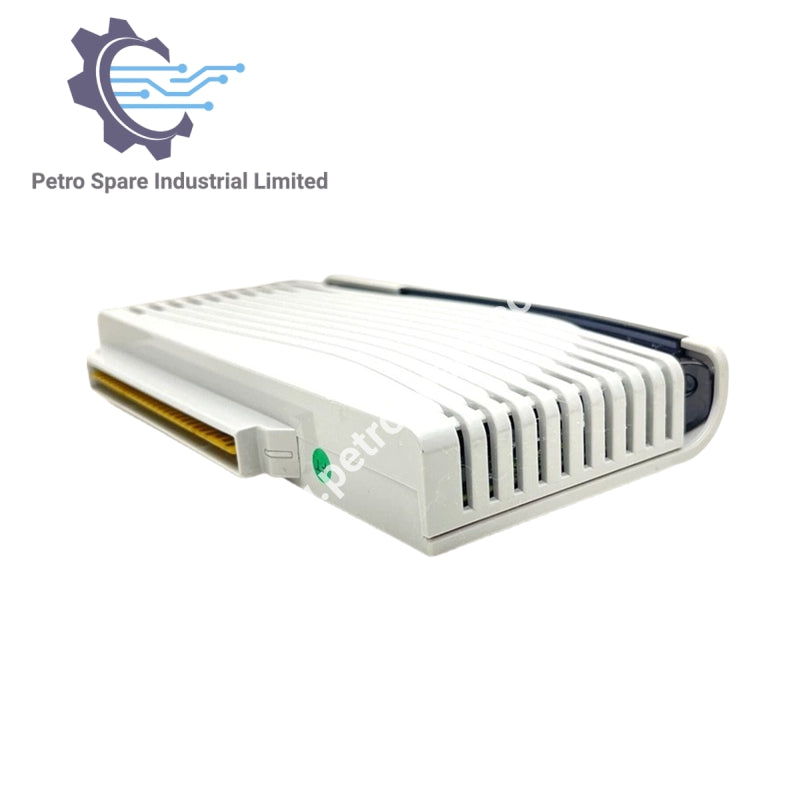

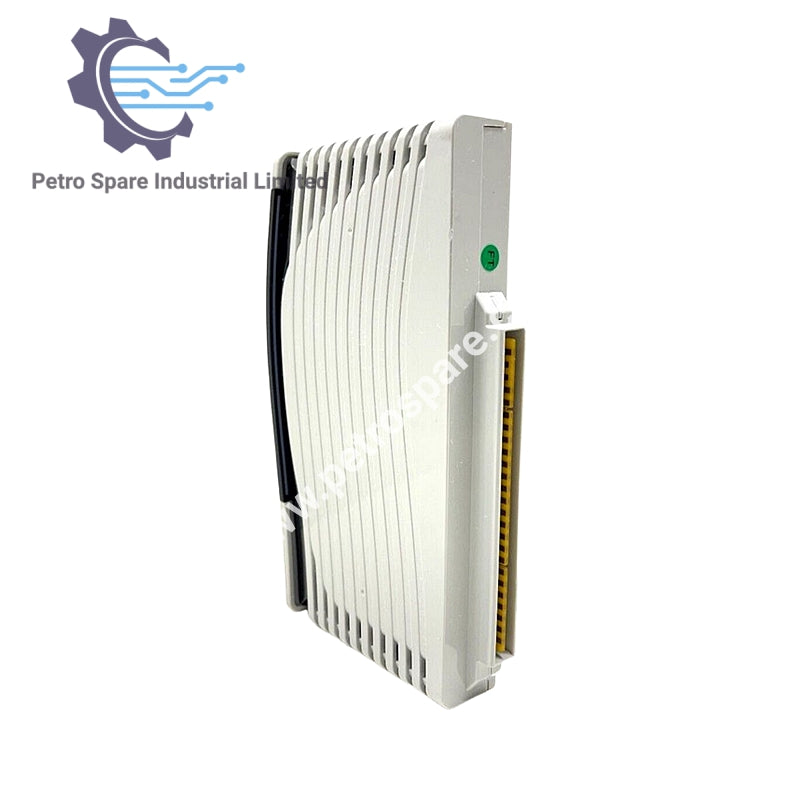

AI01 adalah modul input analog Seri SD ABB dengan 16 saluran yang dapat dikonfigurasi, mendukung berbagai rentang sinyal dan dirancang untuk otomasi industri yang andal.

Identifikasi

• Nomor bagian: AI01

• Tipe: Modul Input Analog

• Faktor bentuk: Standar (190 mm)

• Pemasangan: Baris horizontal atau kolom vertikal

• Status siklus hidup: Aktif

Data Saluran & Sinyal

• Jumlah saluran: 16

• Spesifikasi sinyal: 4…20 mA, 0/1…+5 V DC, –10/0…+10 V DC

• Jenis sinyal: AI

• HART: Tidak

• SOE: Tidak

• Redundansi: Tidak

Data Listrik

• Kebutuhan daya modul: 24 V DC ±10%, 75 mA tipikal, 84 mA maksimum

• Koneksi daya modul: POWER TB pada cHBX01L atau VBX01T

• Daya I/O lapangan: 24 V DC ±10%, 20 mA per saluran

• Kategori tegangan lebih: Kategori I (EN 61010-1)

• Panjang kabel lapangan maksimum: 600 m (1968 ft)

Kinerja

• Impedansi input (mode arus): 250 Ω (diberi daya eksternal)

• Impedansi input (mode tegangan): ≥250 kΩ

• Beban output (mode arus): 0–750 Ω

• Beban output (mode tegangan): ≥22 kΩ

• Konversi A/D: 2 konverter, masing-masing 8 saluran

• Resolusi A/D: 16-bit dengan polaritas

• Kecepatan pembaruan A/D: 22,5 ms per saluran, 180 ms untuk semua 16 saluran

• Akurasi (FSR): ±0,1% (FSR = 25 mA atau 20 V DC)

• Pengaruh suhu terhadap akurasi: Maks ±0,003% per °C

Perlindungan & Isolasi

• Isolasi lapangan-ke-logika: 1500 V hingga 1 menit

• Isolasi saluran: 1×16 grup terisolasi, 1500 V hingga 1 menit

• Waktu deteksi sirkuit terbuka: <15 s

• Perlindungan hubung singkat: Maks 96 mA per saluran

• Penolakan noise mode normal: ≥–35 dB

• Penolakan noise mode umum: ≥–90 dB

• Penolakan mode umum DC: ≥–90 dB

Keandalan

• MTBF (MIL-HDBK-217-FN2): 148.671 jam

• MTTR: 1 jam

Dimensi

• Lebar: 27 mm

• Kedalaman: 106 mm

• Tinggi: 190 mm

• Berat: 228 g

---
