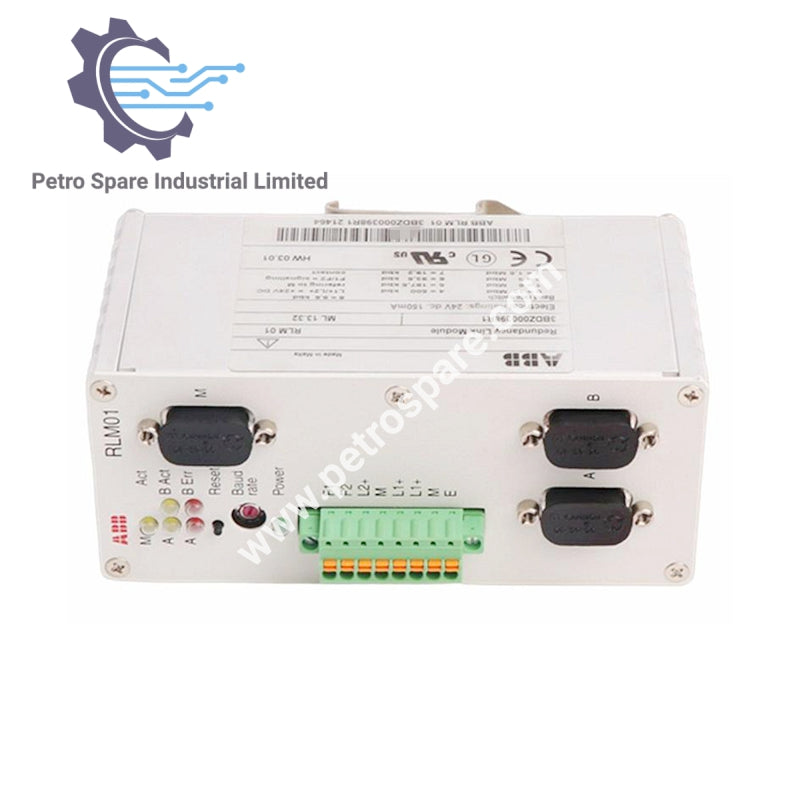

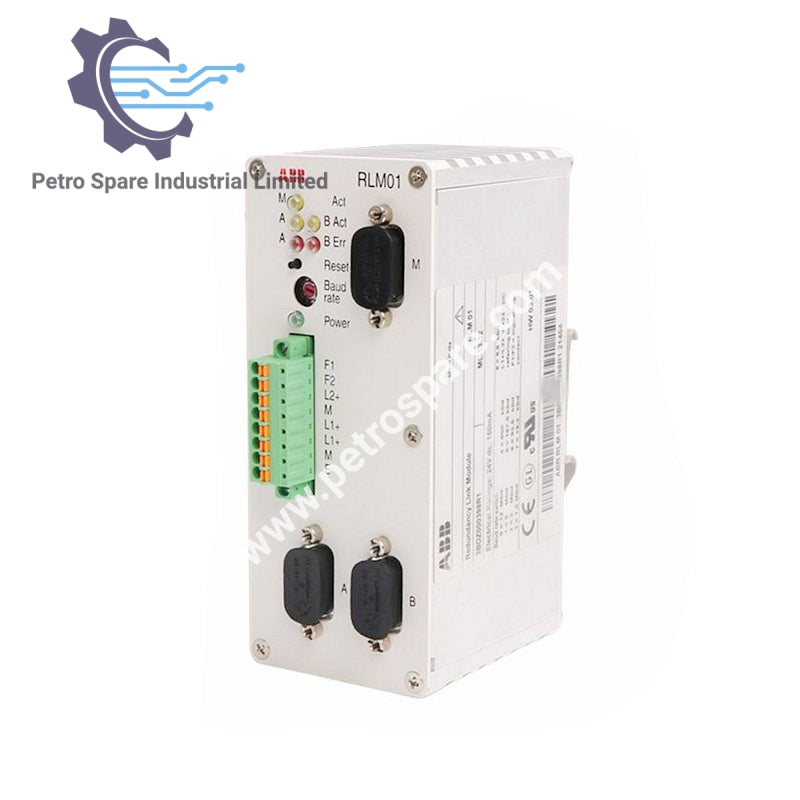

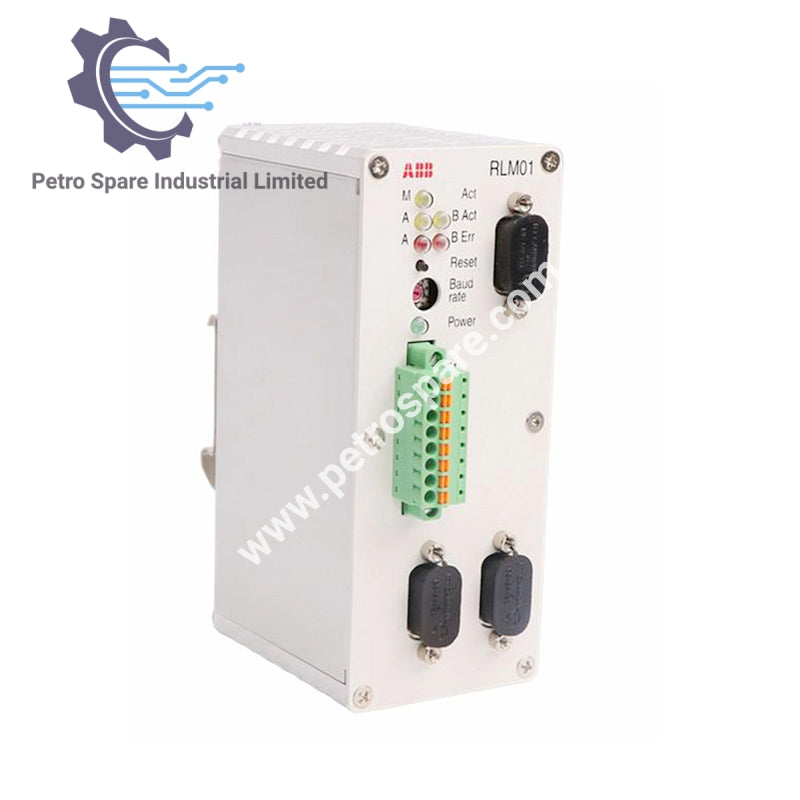

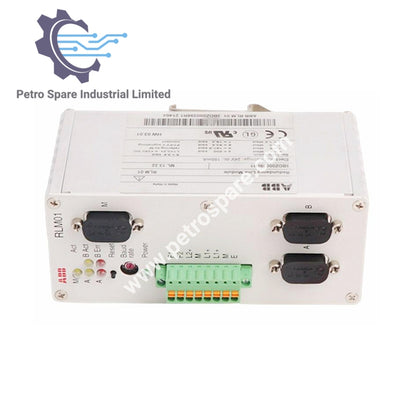

RLM01

Ikhtisar

RLM01 adalah Modul Tautan Redundansi PROFIBUS yang dirancang untuk komunikasi yang tangguh dan aplikasi berkinerja tinggi.

Informasi Umum

• Nama Produk: RLM01

• Deskripsi Katalog: Modul Tautan Redundansi PROFIBUS

Antarmuka Serial

• Koneksi: RS 485

• Kecepatan Transmisi: 9,6 kBit/s hingga 12 MBit/s

• Tipe: konektor Sub-D 9-pin

• Koneksi: Sesuai VDE 0110, isolasi fungsional

• Isolasi Listrik: 500 Veff

• Tegangan Uji: 3

Pembatasan Panjang Garis

• Master ==> M: 50 m

• M ==> Slave: 50 m

• A/B ==> A/B: Sesuai spesifikasi PROFIBUS

Penundaan Telegram Data

• A/B ==> M: 11 Bit times [us] + 0.6 us

• M ==> A/B: 4 Bit times [us] + 0.6 us

Catu Daya

• Voltase Operasi: 24 VDC (+20 .. +33 V)

• Konsumsi Daya: 150 mA biasanya pada 24 V

• Kerugian Daya: Sekitar 3.6 W

• Koneksi: Strip terminal 8-pin

• Penampang Kabel: 0.14 ... 1.5 mm²

Kondisi Lingkungan

• Suhu Operasi: 0 ... 50°C

• Suhu Transportasi / Penyimpanan: -30 ... 85°C

• Kelembaban Relatif: Maks. 75% tanpa kondensasi saat operasi

• Ketinggian: Hingga 2000 m

Kontak Alarm

• Fungsi: Terbuka jika terjadi kesalahan

• Voltase Switching: < 60 VDC

• Arus Switching: Maks. 1A

---
