AAI143-S03

Ikhtisar

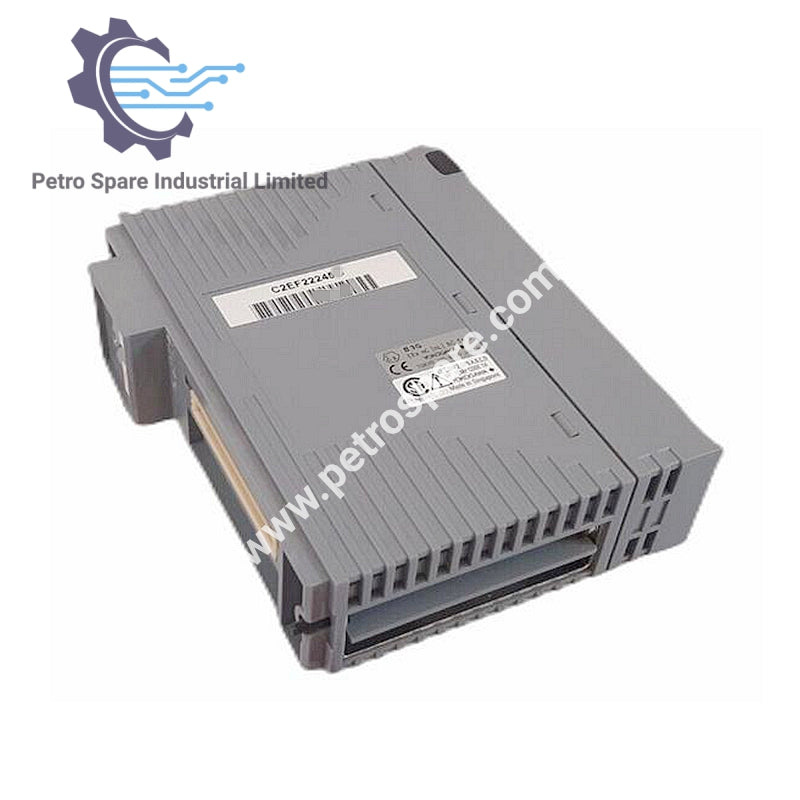

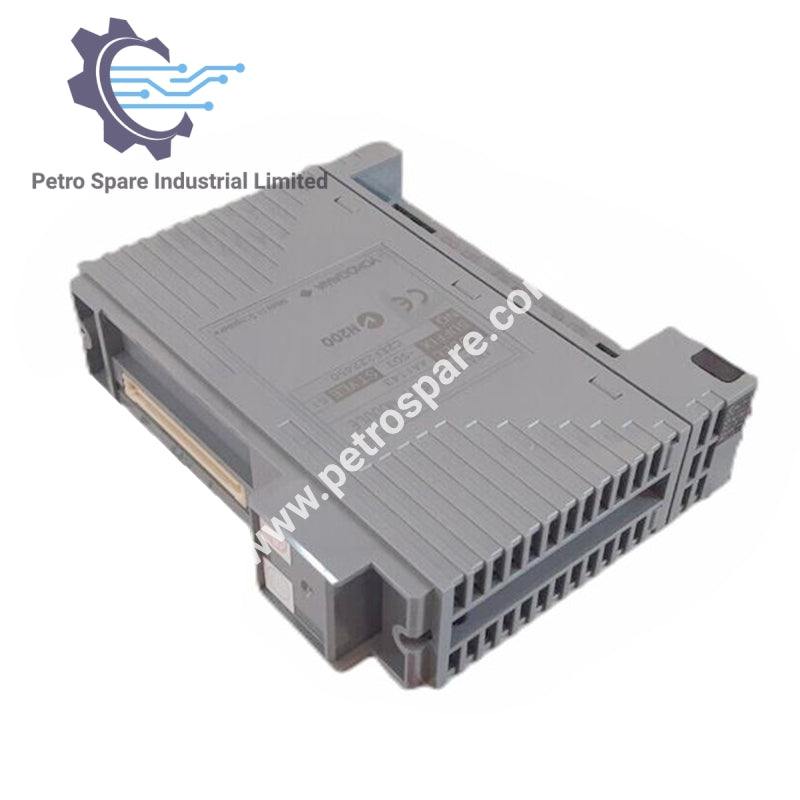

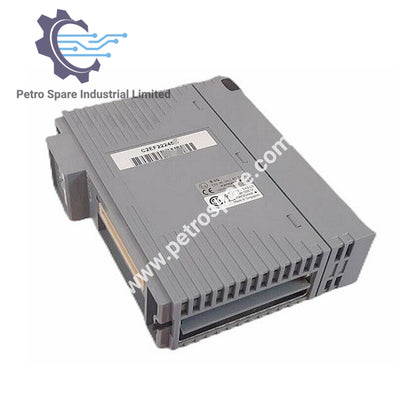

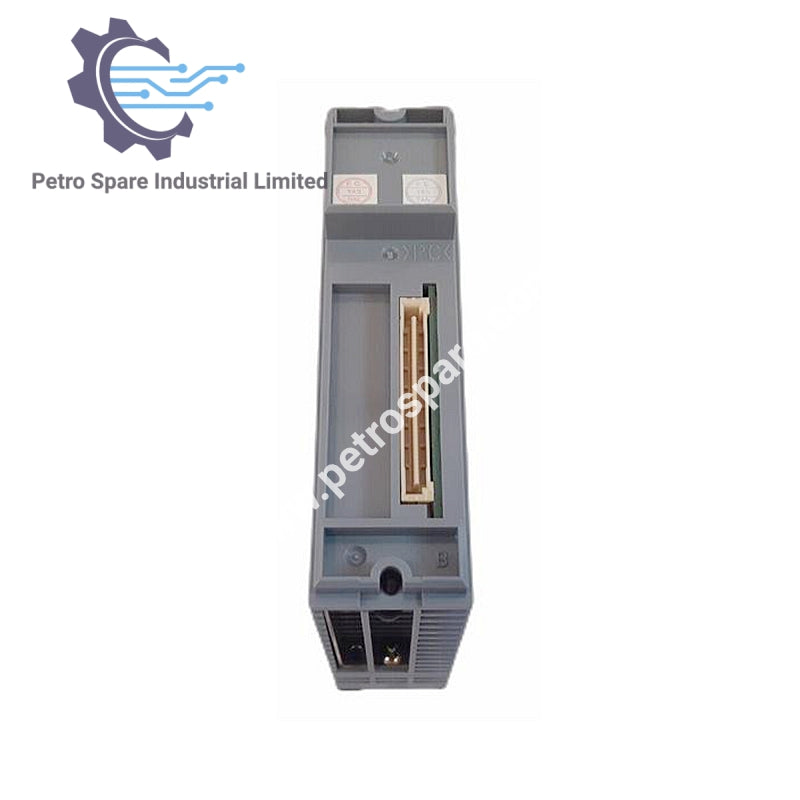

Modul Yokogawa AAI143-S03 Input Analog adalah modul terisolasi 16-saluran yang dirancang untuk aplikasi industri, mendukung sinyal input 4 hingga 20 mA dengan komunikasi HART.

Spesifikasi Input

• Jumlah Saluran Masukan: 16, terisolasi

• Sinyal Input: 4 hingga 20 mA

• Catu Daya Pemancar:

• 19,0 V atau lebih (pada 20 mA)

• 25,5 V atau kurang (pada 0 mA, batas arus keluaran: 25 mA)

• Pengaturan pemancar 2-kawat atau 4-kawat: Diatur per saluran dengan pin pengaturan

Kinerja Lingkungan dan Listrik

• Drift Karena Perubahan Suhu Lingkungan: ±16 µA/10°C

• Konsumsi Arus Maksimum:

• 230 mA (5 V DC)

• 540 mA (24 V DC)

• Berat: 0.3 kg

Rincian Kode Model

• AAI143: Modul Input Analog (4 hingga 20 mA, 16 saluran, Terisolasi)

• S: Tipe standar

• 0: Selalu 0

• 3: Dengan opsi Standar ISA G3 dan rentang suhu (-20 hingga 70°C)

Komunikasi dan Koneksi

• Komunikasi Eksternal:

• Terminal penjepit tekanan

• Kabel konektor MIL

• Kabel khusus (KS1)

• Komunikasi HART: Tersedia

---
