8C-PAIN01

Gambaran Umum

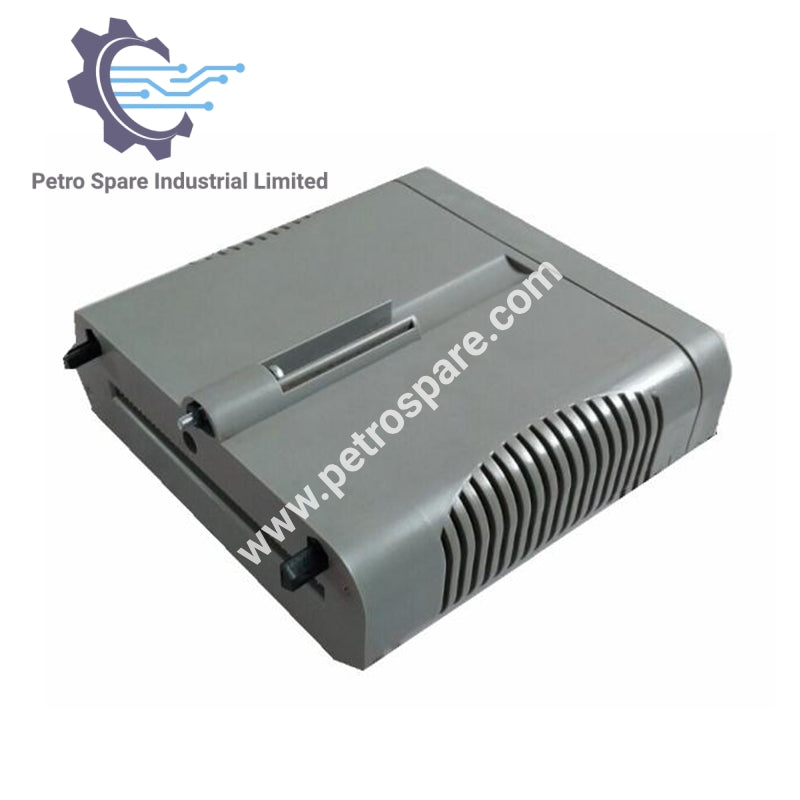

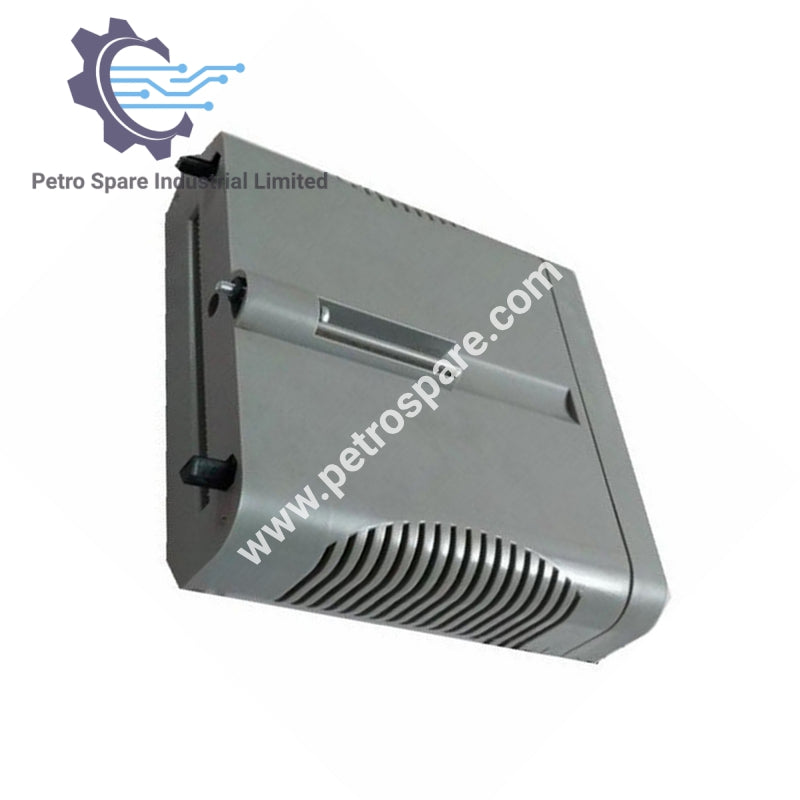

The Honeywell 8C-PAIN01 adalah modul input analog berlapis yang dirancang untuk menghubungkan transmitter tipe arus ke sistem kontrol, menyediakan akuisisi sinyal yang andal untuk aplikasi otomasi industri.

Karakteristik Listrik

• Jenis Masukan: Arus (transmitter 2-kawat atau yang diberi daya sendiri)

• Rentang Input: 4-20 mA (melalui 200 Ω)

• Tegangan Masukan Maksimum: ± 30 Volt

Input dan Konversi

• Saluran Masukan: 16 Saluran (Semua 16 Single Ended)

• Resolusi Konverter A/D: 16 bit

Performa Sinyal

• Rasio Penolakan Mode Normal pada 60 Hz: 19 dB

• Respons Filter Mode Normal: RC kutub tunggal, -3 dB @ 6,5 Hz

• Crosstalk, DC hingga 60 Hz (saluran ke saluran): -60 dB

---
