8C-PAIMA1 51454473-175

Ikhtisar

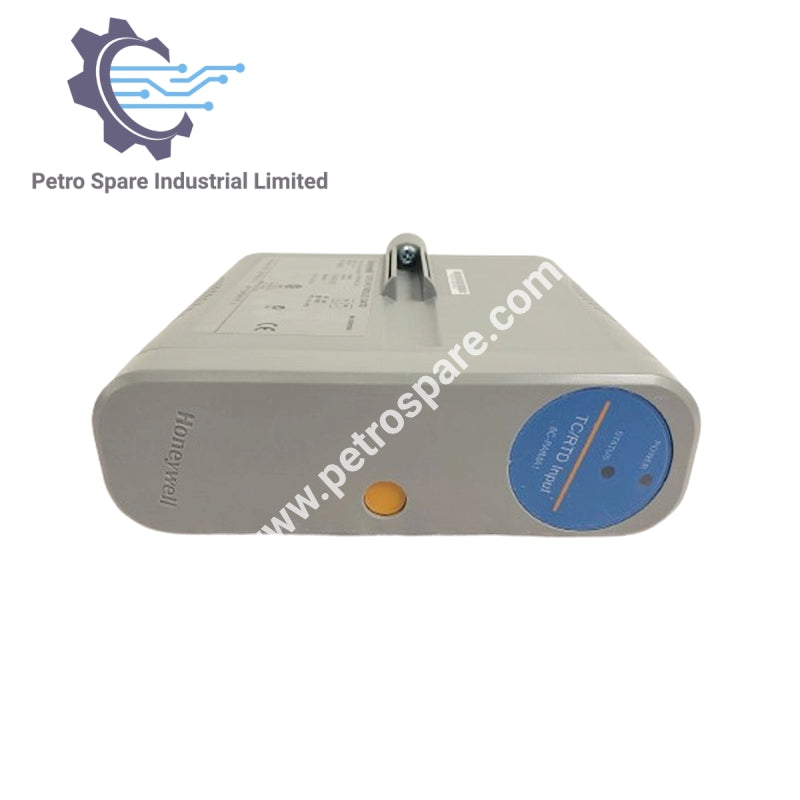

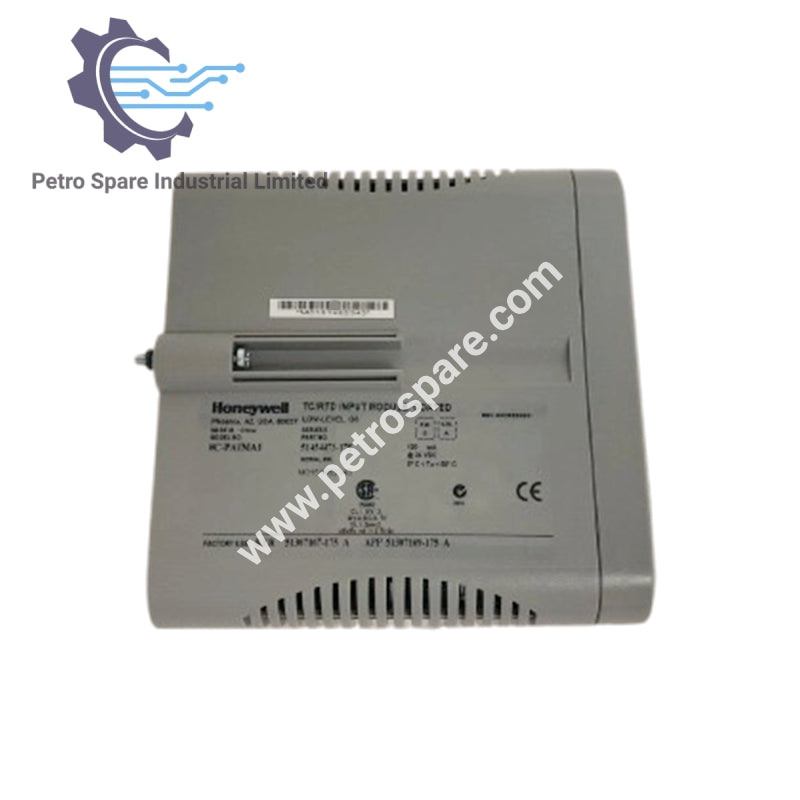

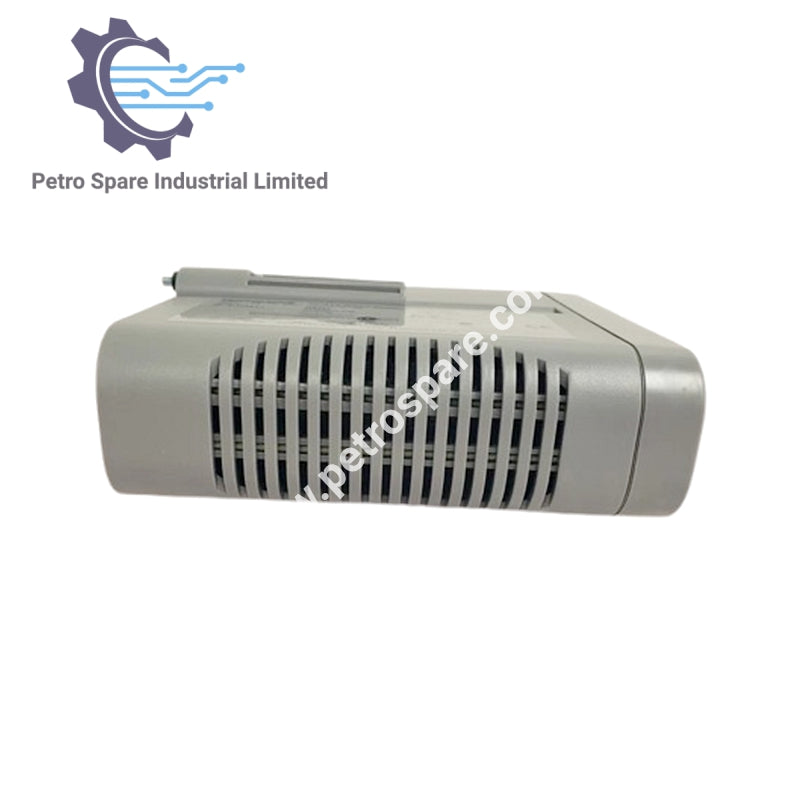

8C-PAIMA1 51454473-175 adalah modul input TC/RTD untuk pemantauan suhu presisi tinggi dalam sistem kontrol proses.

---

Karakteristik Input & Sinyal

• Tipe Input: Termokopel dan RTD

• Impedansi Input: 1 MΩ (hanya TC)

• Arus Eksitasi RTD: 1 mA

• Rentang Kompensasi Sambungan Dingin: -20 hingga +60 ℃ (±0,5 ℃ tipikal)

• Akurasi Linierisasi TC: ±0,05 Ω/℃

---

Spesifikasi Listrik

• Rating Tegangan: 24 VDC

• Rating Arus Modul: 120 mA

• Tegangan Kanal-ke-Pelindung: ±250 VDC atau VAC RMS

• Tegangan Kanal-ke-Kanal: ±33 VDC atau VAC RMS

• Tegangan (DC hingga 60 Hz): ±250 VDC atau VAC RMS

---

Parameter Lingkungan

• Suhu Operasi: 0 hingga 60 ℃

• Suhu Penyimpanan: -40 hingga 85 ℃

• Drift Jangka Panjang: 500 ppm

---

Penolakan Kebisingan & Gangguan

• CMV (Tegangan Mode Umum): Terhadap sistem daya umum, DC hingga 60 Hz

• CMRR (50 atau 60 Hz): ≥120 dB (dengan impedansi sumber 1 kΩ)

• NMRR pada 50/60 Hz: ≥60 dB

• Crosstalk (DC hingga 60 Hz): 80 dB (120 dB pada 50/60 Hz)

• Integrasi Frekuensi Garis: Tetap pada 50 Hz atau 60 Hz

---
