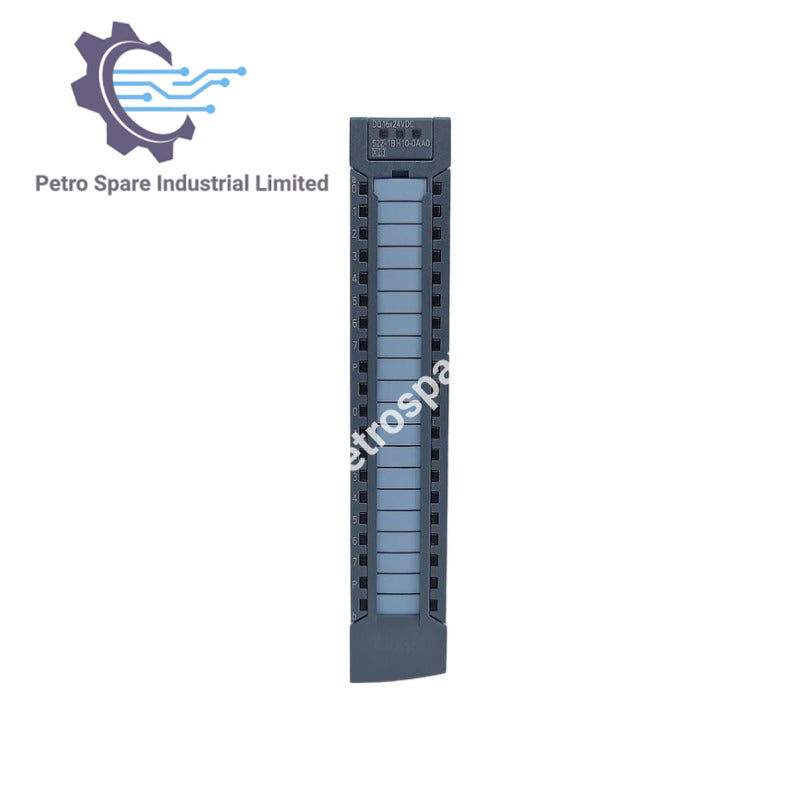

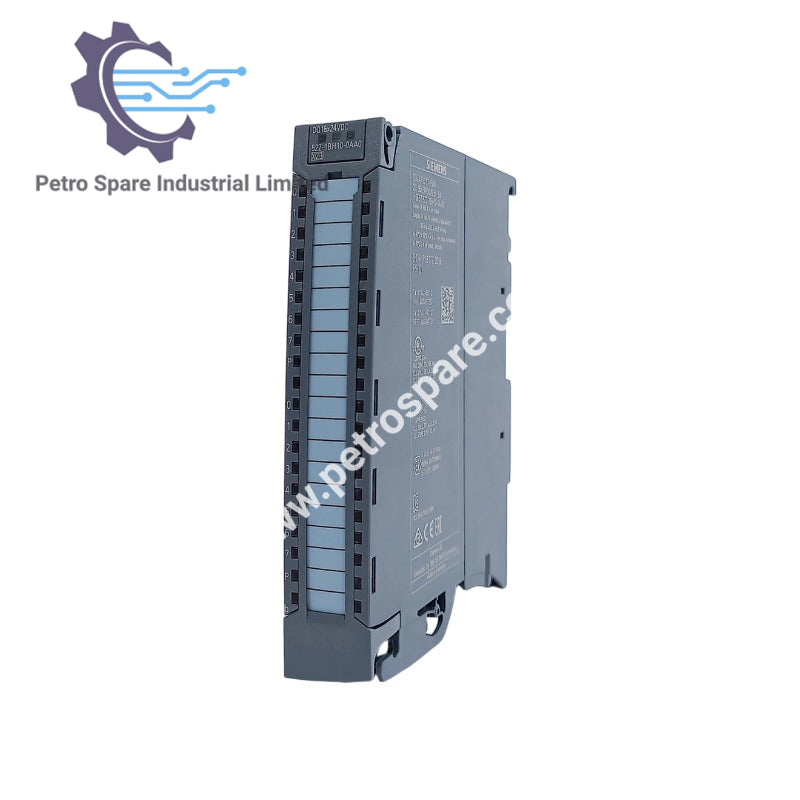

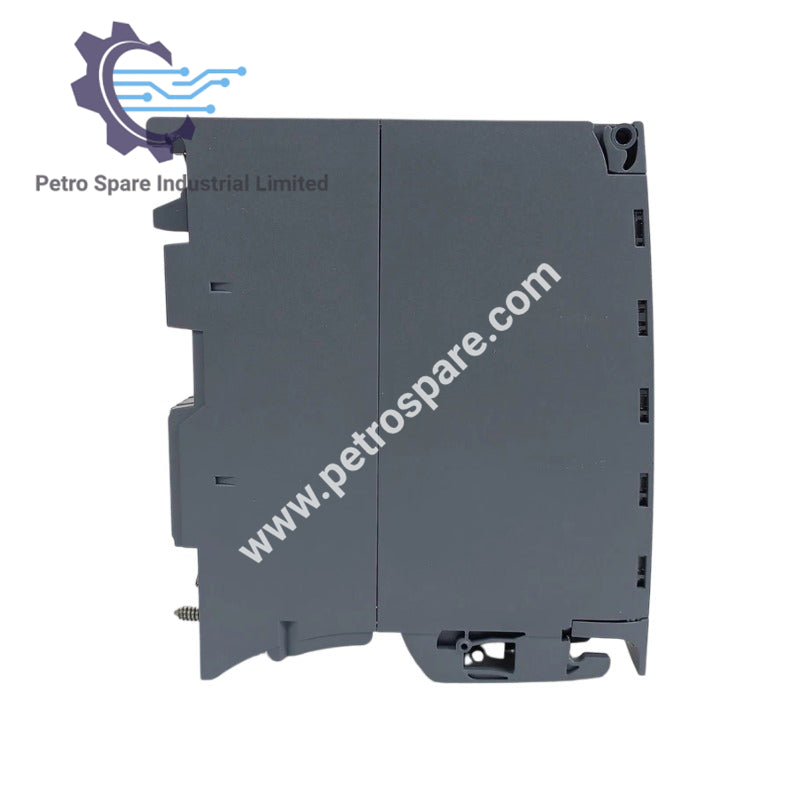

6ES7522-1BH10-0AA0

Ikhtisar Produk

6ES7522-1BH10-0AA0 adalah modul keluaran digital SIMATIC S7‑1500 dengan 16 kanal (DC 24V/0,5A BA), yang mendukung penghentian berorientasi keselamatan pada kelompok beban hingga SIL2 (EN IEC 62061) dan Kategori 3 / PL d (EN ISO 13849‑1).

Informasi Umum

• Penamaan Tipe Produk: DQ 16x24VDC/0.5A BA
• Status Fungsional HW: Mulai FS01
• Versi Firmware: V1.0.0 (Pembaruan FW memungkinkan: Ya)
• Data I&M: I&M0 hingga I&M3
• Mode Isokron: Tidak
• Startup Berprioritas: Ya

Rekayasa

• STEP 7 TIA Portal: V13 dan yang lebih tinggi
• STEP 7: V5.5 SP3 dan yang lebih tinggi
• PROFIBUS GSD: V1.0 / V5.1
• PROFINET GSD: V2.3

Mode Operasi

• DQ: Ya
• DQ dengan Fungsi Hemat Energi: Tidak
• PWM: Tidak
• Oversampling: Tidak
• MSO: Ya

Tegangan Catu Daya

• Nilai Nominal: 24V DC
• Rentang yang Diizinkan: 19.2V hingga 28.8V DC
• Perlindungan Polaritas Terbalik: Ya (perlindungan internal dengan 7A per kelompok)

Keluaran & Daya

• Kanal Keluaran: 16 (kelompok berisi 8 kanal, 4A per kelompok)
• Tegangan Keluaran (Nominal): 24V DC
• Arus Keluaran: 0.5A per kanal
• Konsumsi Arus (maks.): 30 mA
• Daya dari Bus Backplane: 1.15 W
• Kehilangan Daya (tipikal): 2.2 W

Peringkat Keselamatan

• SIL: 2 (EN IEC 62061:2021)
• Kategori / PL: Kategori 3 / PL d (EN ISO 13849‑1:2015)

Kondisi Lingkungan

• Pemasangan Horizontal: –30°C hingga +60°C (mulai FS04)
• Pemasangan Vertikal: –30°C hingga +40°C (mulai FS04)
• Ketinggian Pemasangan (maks.): 5.000 m (pembatasan di atas 2.000 m)

Spesifikasi Fisik

• Lebar: 25 mm
• Tinggi: 147 mm
• Kedalaman: 129 mm
• Berat: sekitar 230 g

---
