6DD1600-0AK0

Ikhtisar

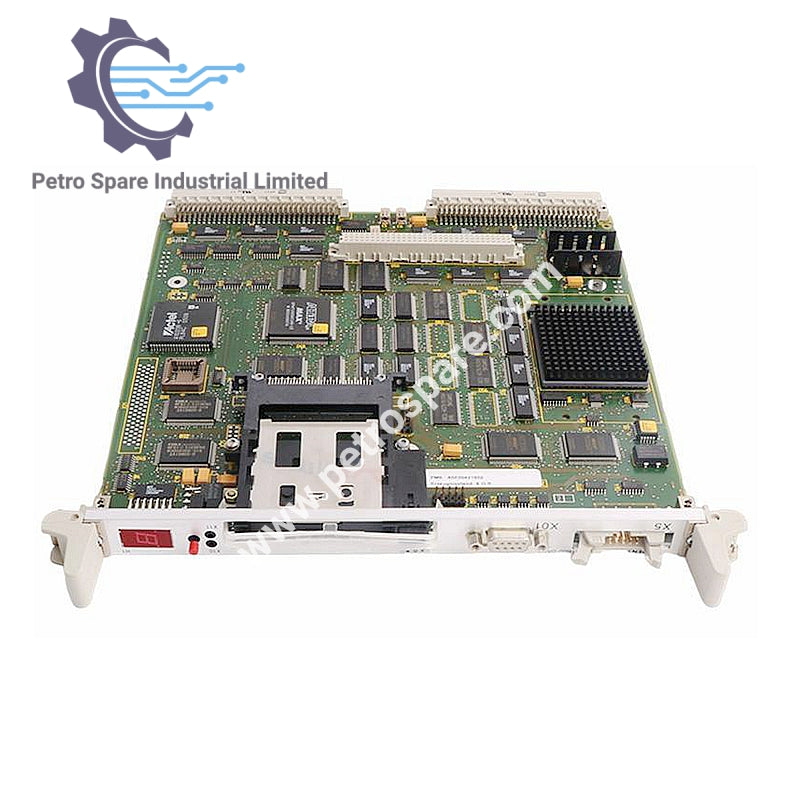

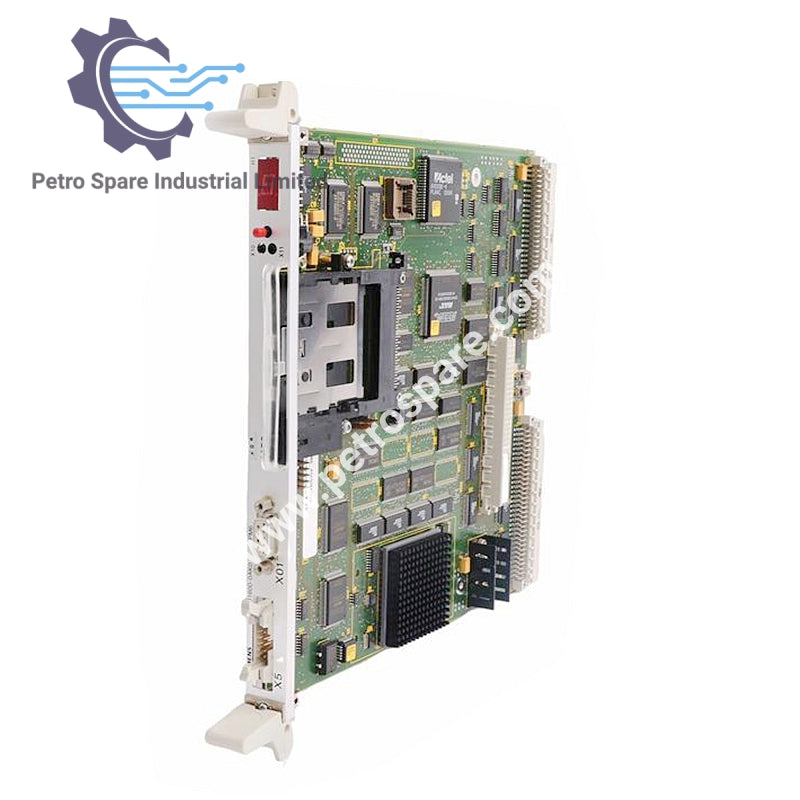

6DD1600-0AK0 adalah Modul CPU PM6 Siemens yang dirancang untuk aplikasi otomasi kecepatan tinggi dengan waktu siklus cepat dan dukungan memori luas untuk program dan data sistem.

Spesifikasi

• Model: 6DD1600-0AK0

• Produsen: Siemens

• Jenis: Modul CPU PM6

• Input Biner: 8 (maks. 4 untuk tugas interupsi)

• Kinerja Prosesor: 64/128 MHz, RISC 32/64-bit

• Waktu Siklus: 0,1 ms (loop kontrol tipikal: 0,5 ms)

Memori

• DRAM: 8 MB standar, versi dengan 16 MB (menyimpan kode program dan memori OS/data untuk komunikasi, buffer pesan, fungsi jejak)

• SRAM Buffer: 256 KB (didukung baterai; menyimpan diagnostik kesalahan OS, hingga 1000 kuantitas proses melalui fungsi SAV, data pesan/jejak)

Pemrograman & Pemuatan

• Dikonfigurasi di PC melalui STEP7/HWConfig dan CFC

• Opsi Pemuatan Program:

• Offline melalui kartu PCMCIA di adaptor pemrograman PC

• Online melalui koneksi serial ke modul memori yang dimasukkan ke modul CPU

• Modul Memori Program: MS5 atau MS51 yang dimasukkan ke soket CPU

• Ukuran Tampilan Program: Terkecil ~50%, dapat dilihat di CFC di bawah Sistem Target → Muat → Info

---
