5466-355

Ikhtisar

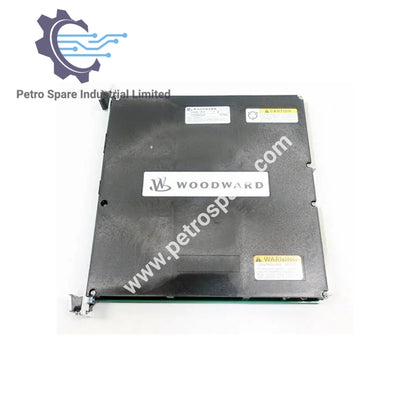

5466-355 adalah Remote Chassis Transceiver yang dikembangkan oleh Woodward untuk sistem CPU 68040, memungkinkan transmisi data yang efisien antara Remote I/O Chassis dan Main Chassis.

Transmisi Data

• Antarmuka Paralel: Driver garis diferensial kecepatan tinggi yang beroperasi pada laju transmisi VME

• Antarmuka Kabel: Konektor Micro-D dengan cangkang logam 100-pin

Instalasi & Konfigurasi

• Persyaratan Slot: Pasang di Slot 1 dari setiap Remote I/O Chassis

• Terminasi: Gunakan modul Remote XCVR dengan resistor terminasi hanya pada chassis ekspansi terakhir

Pemecahan Masalah

• Pemeriksaan Kabel: Pastikan koneksi kabel yang benar jika modul tidak berfungsi dengan baik

• Penggantian: Ganti kabel atau modul jika masalah berlanjut setelah memeriksa koneksi

---
