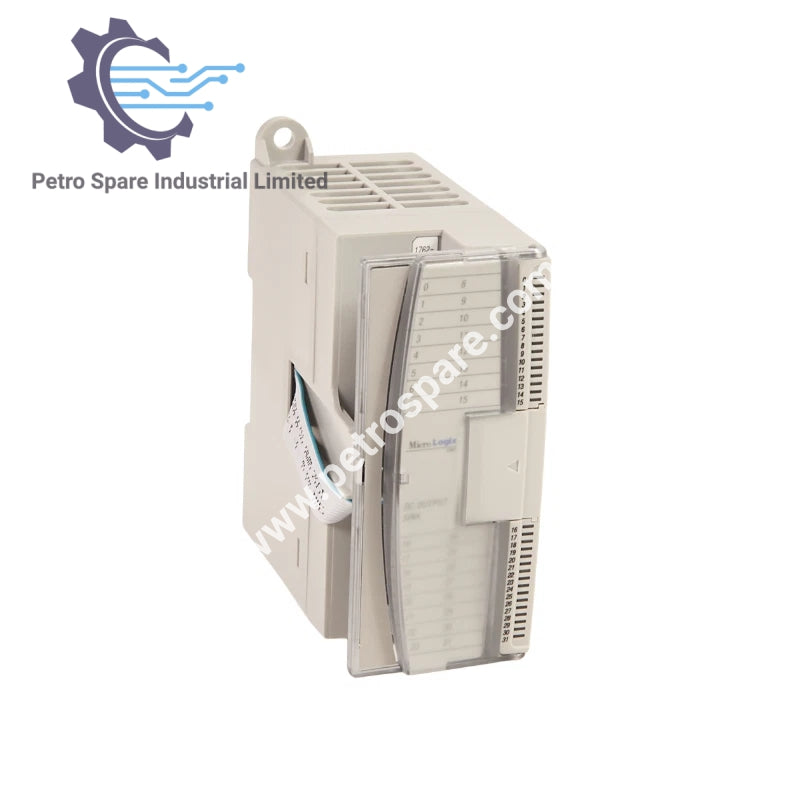

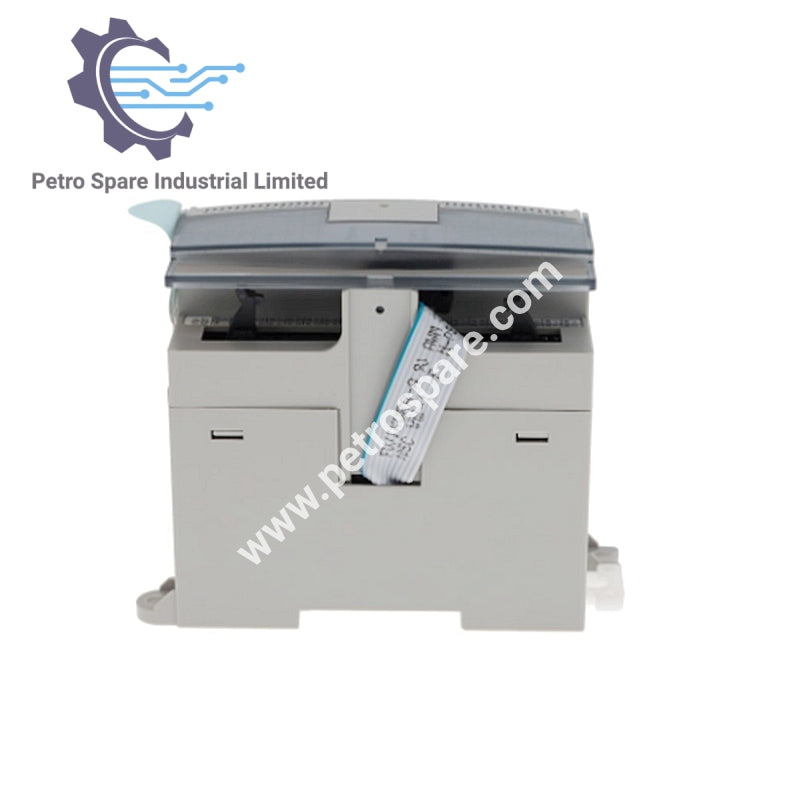

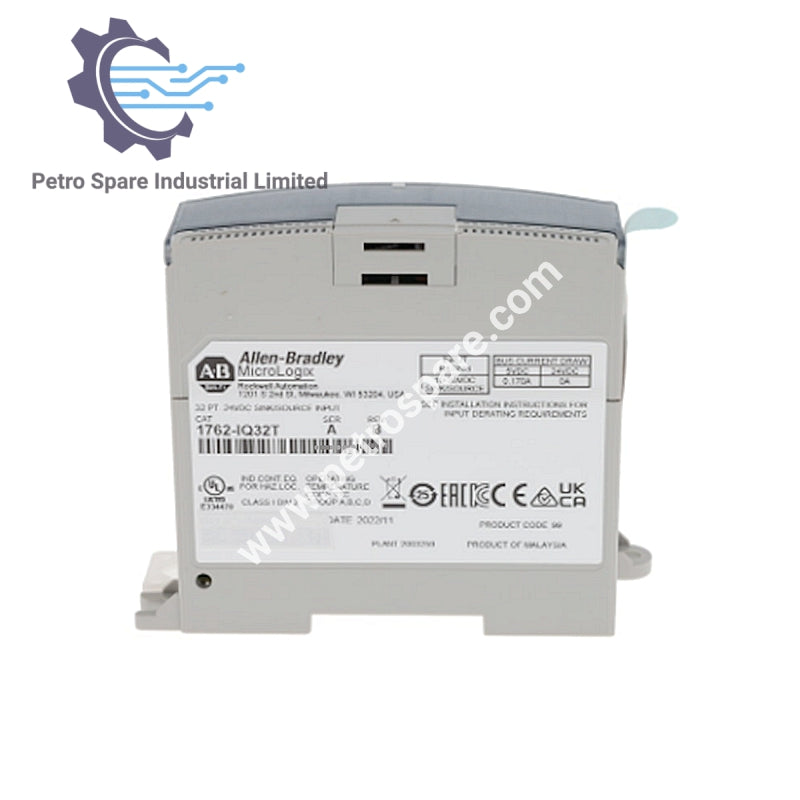

1762-IQ32T

Ikhtisar

The 1762-IQ32T adalah modul input DC 32-titik untuk seri MicroLogix 1200, dirancang untuk aplikasi input digital kepadatan tinggi. Modul ini mendukung tipe input sink/source dan menawarkan isolasi yang kuat di seluruh grup input.

Spesifikasi Input

• Jumlah Masukan: 32

• Grup Terisolasi:

  • Grup 1: Input 0–7

  • Grup 2: Input 8–15

  • Grup 3: Input 16–23

  • Grup 4: Input 24–31

• Kategori Tegangan: 24V DC Sink/Source

• Rentang Tegangan Operasi: 10–26.4V DC (tipikal), 10–30V DC (diperluas)

• Isolasi Grup Input ke Backplane:

  • 1200V AC selama 2 detik atau 1697V DC selama 2 detik

  • Tegangan kerja 75V DC (isolasi diperkuat Kelas IEC 2)

Spesifikasi Fisik

• Dimensi (TxLxD): 90 × 40.4 × 87 mm (3.54 × 1.59 × 3.43 in.)

Persyaratan Daya

• Tarikan Arus Bus (Maks):

  • 170 mA @ 5V DC

  • 0 mA @ 24V DC

---
