1771-OR

Deskripsi

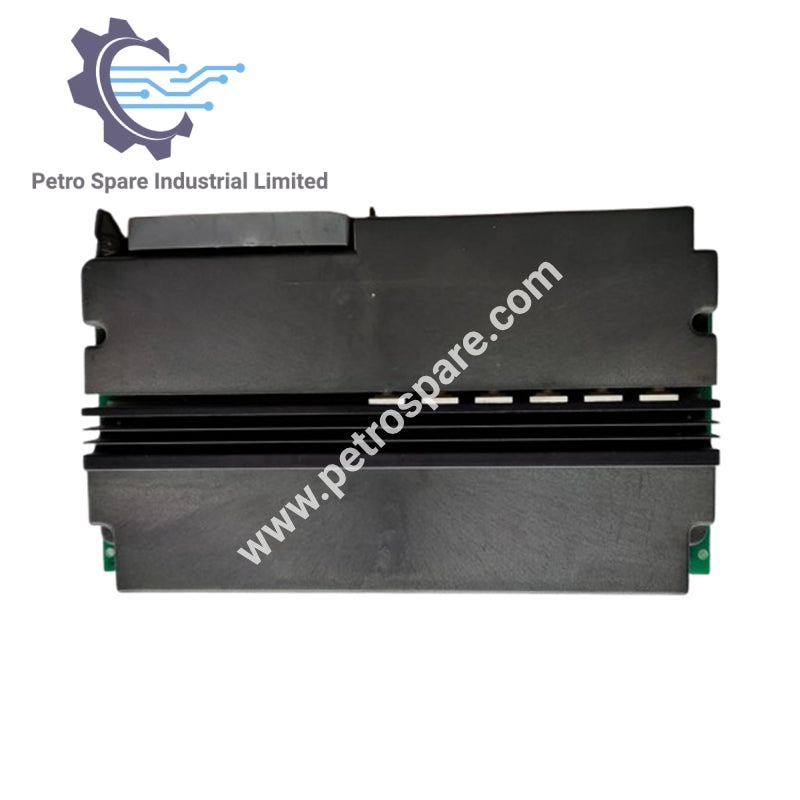

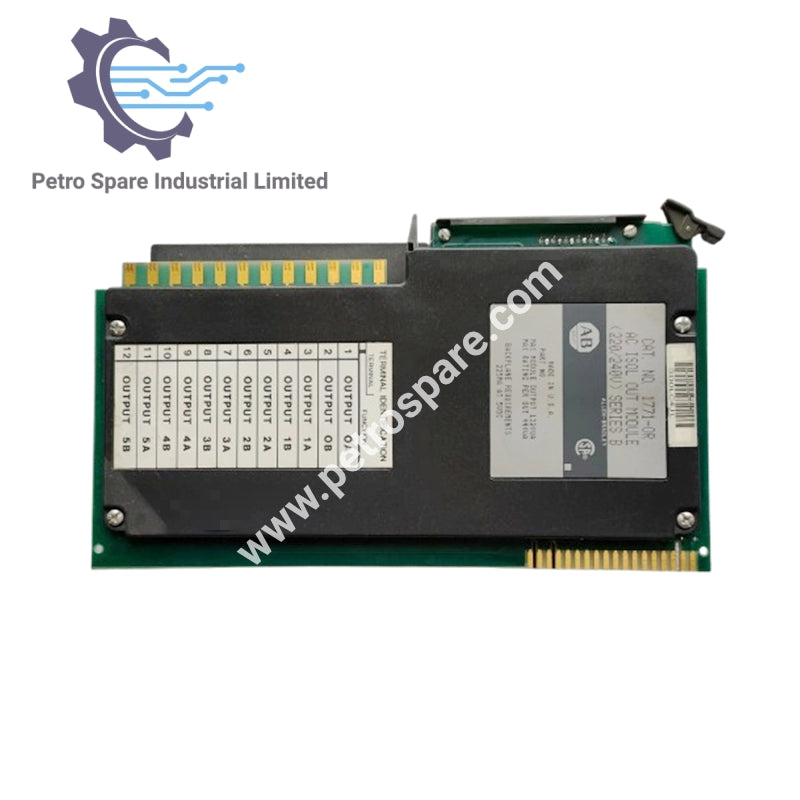

1771-OR adalah Modul Output Terisolasi AC (220V) Allen-Bradley yang dirancang untuk pemasangan di chassis I/O 1771, menyediakan kontrol output AC tegangan tinggi yang andal untuk sistem otomasi industri.

Karakteristik Listrik

• Output per Modul: 6

• Tegangan Output Nominal: 220V AC, 50/60Hz

• Rentang Tegangan Output: 184–276V AC @ 47–63Hz

• Arus Output: 2A per output (maksimum 6A per modul)

• Arus Surge: 15A per output selama 100ms, dapat diulang setiap 2s

• Arus Beban Minimum: 60mA per output @ 220V AC, 60Hz

• Penurunan Tegangan Saat On: 2V maksimum pada 100mA

• Arus Bocor Saat Off: 10mA maksimum per output @ 276V AC

Daya dan Isolasi

• Disipasi Daya: 13.2W maksimum, 1.2W minimum

• Disipasi Termal: 45.1 BTU/jam maksimum, 4.1 BTU/jam minimum

• Arus Backplane: 255mA @ 5V DC ±5%

• Isolasi Opto-elektrik: 1500V AC (RMS)

Kondisi Lingkungan

• Suhu Operasi: 0 hingga 60°C (32 hingga 140°F)

• Suhu Penyimpanan: −40 hingga 85°C (−40 hingga 185°F)

• Kelembaban Relatif: 5 hingga 95% (tanpa kondensasi)

Mechanical dan Instalasi

• Lokasi Modul: chassis I/O 1771

• Ukuran Konduktor: maksimum 14 AWG stranded, isolasi 3/64 inci

• Fuse: 5A, 250V 3AG normal blow (satu per output)

• Posisi Keying: Antara 4–6, 30–32, dan 34–36

• Field Wiring Arm: Nomor Katalog 1771-WD

• Torsi Sekrup Wiring Arm: 7–9 in·lb

---
