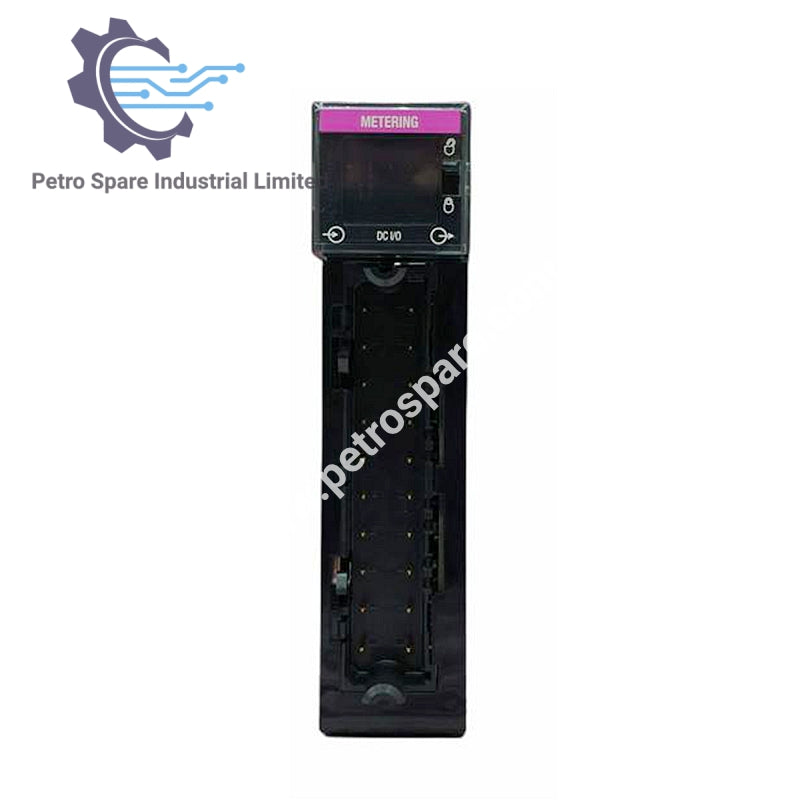

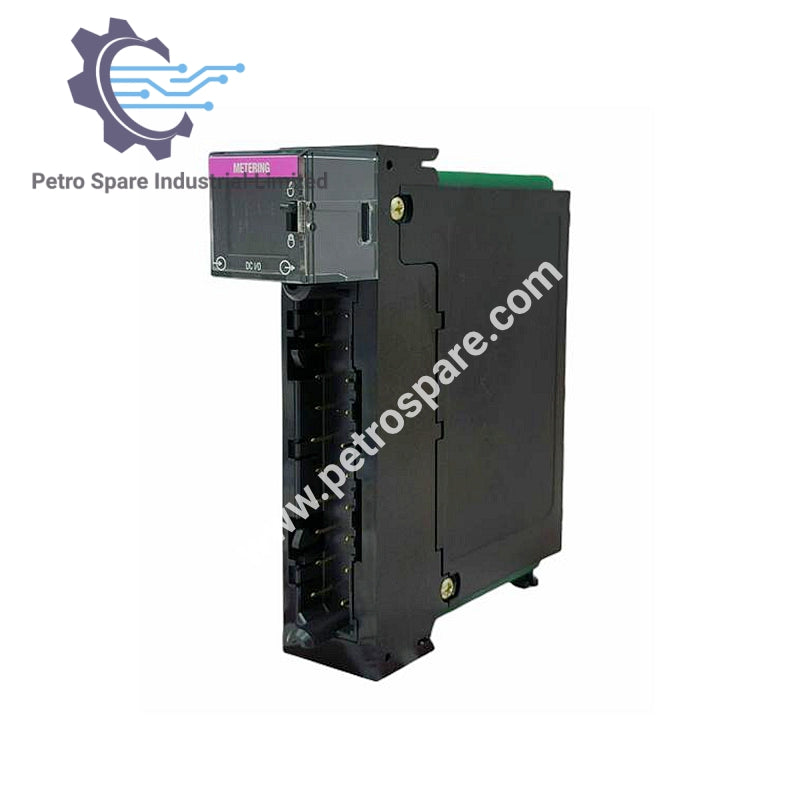

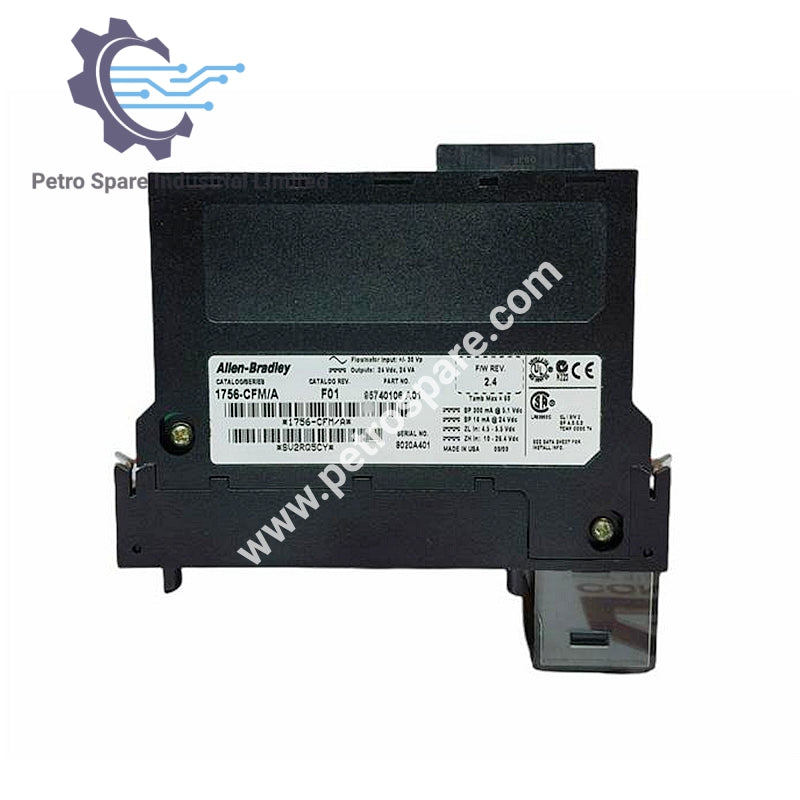

1756-CFM

Ikhtisar

1756-CFM adalah modul flowmeter konfigurabel Rockwell Allen-Bradley ControlLogix dengan 4 input dan 2 output sumber arus.

Detail Input/Output

• Input per saluran: 2 flowmeter; 2 input gerbang untuk mode Totalizer

• Output: 2 sumber arus

Spesifikasi Listrik

• Daya tarik arus backplane (5,1V): 300 mA

• Tegangan isolasi: 250V terus-menerus (I/O-ke-backplane diperkuat), 250V terus-menerus (kelompok I/O dasar-ke-kelompok)

Mekanikal & Instalasi

• Penguncian modul: Elektronik, dapat dikonfigurasi perangkat lunak

• Blok terminal yang dapat dilepas: 1756-TBNH, 1756-TBSH

• Torsi sekrup: 0,5 N•m (4,4 lb•in)

• Lebar slot: 1

• Kategori kawat: 2 pada port sinyal, 1 pada port daya

• Ukuran kawat: 0,25–2,5 mm² (22–14 AWG), tembaga terlindung, maks 75°C

• Tipe enclosure: Tidak ada (gaya terbuka)

---
