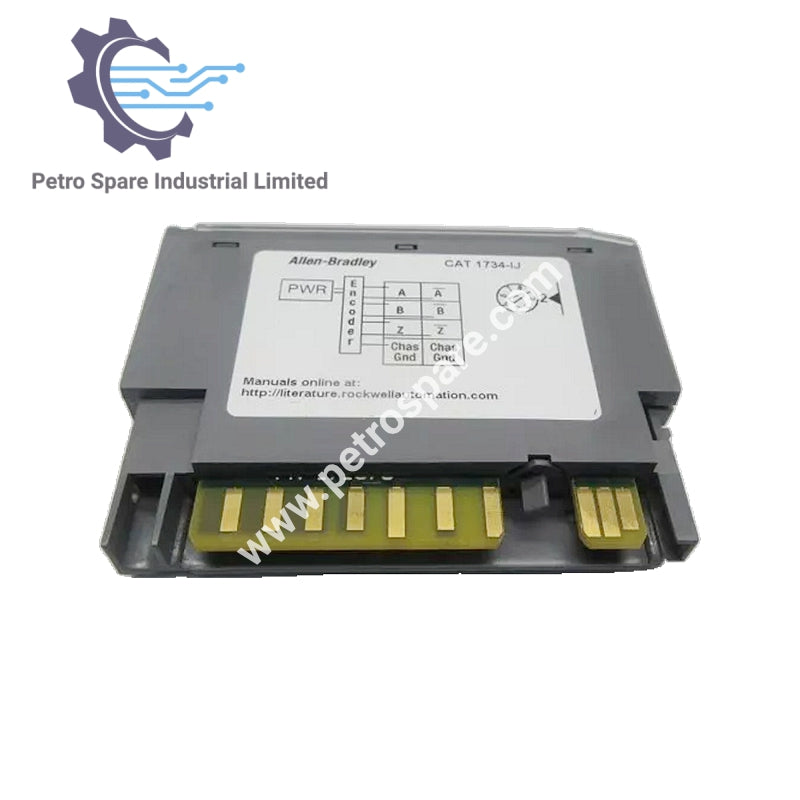

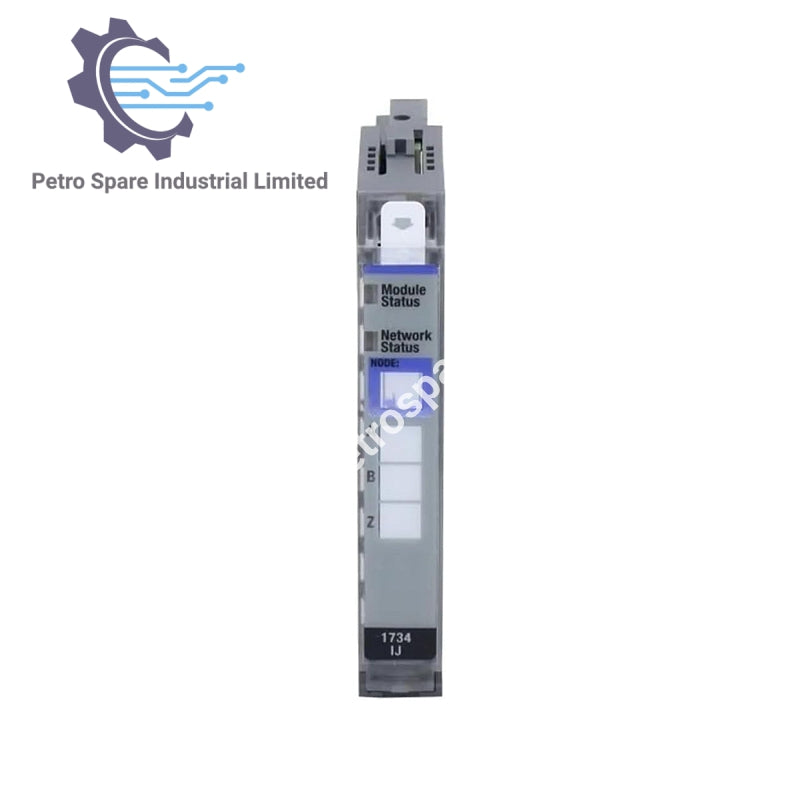

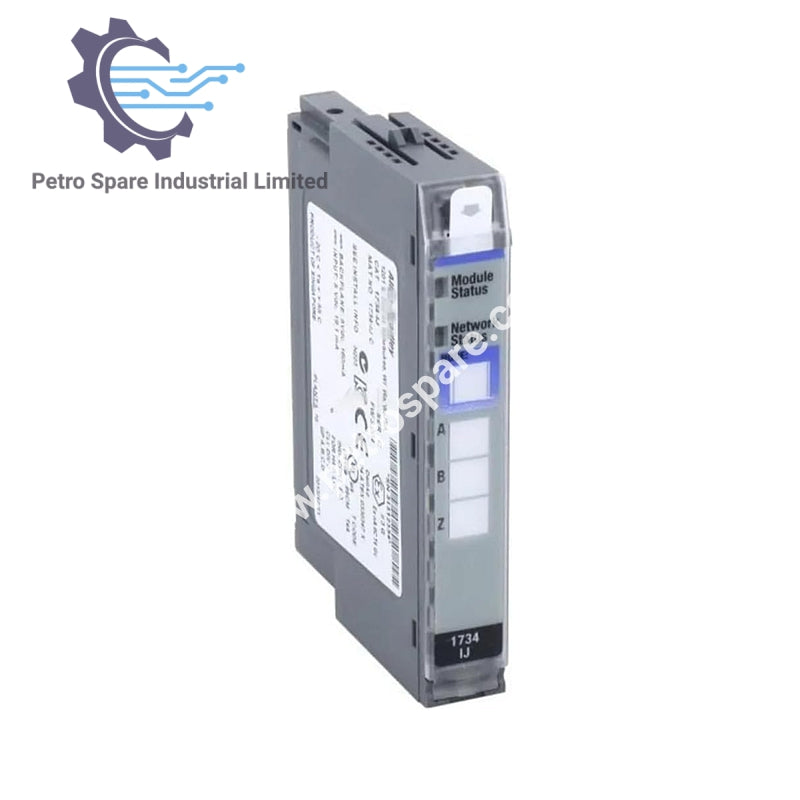

1734-IJ

Ikhtisar

Allen-Bradley 1734-IJ adalah modul antarmuka encoder inkremental POINT I/O yang dirancang untuk input sinyal encoder kuadratur yang presisi dalam sistem otomasi industri.

Karakteristik Input

• Jumlah Masukan: 1 grup (A/A return, B/B return, Z/Z return)

• Tegangan Input: 5V

• Arus Masukan: 19,1 mA @ 5V DC

• Arus Masukan @ 6V DC: 25,7 mA

• Arus Off-State Masukan (maks): ≤ 0,250 mA

• Tegangan Off-State Masukan: ≤ 1,25V DC

• Arus On-State Masukan: ≥ 5 mA

• Tegangan On-State Masukan: ≥ 2,6V DC

• Tegangan On-State (maks): ± 6V

Filter dan Frekuensi

• Pilihan Filter Masukan: Mati, 10 µs, 100 µs, 1,0 ms, 10,0 ms

• Frekuensi Masukan Maksimum:

• 1,0 MHz (counter dan encoder X1)

• 500 kHz (encoder X2, tanpa filter)

• 250 kHz (encoder X4, tanpa filter)

---
