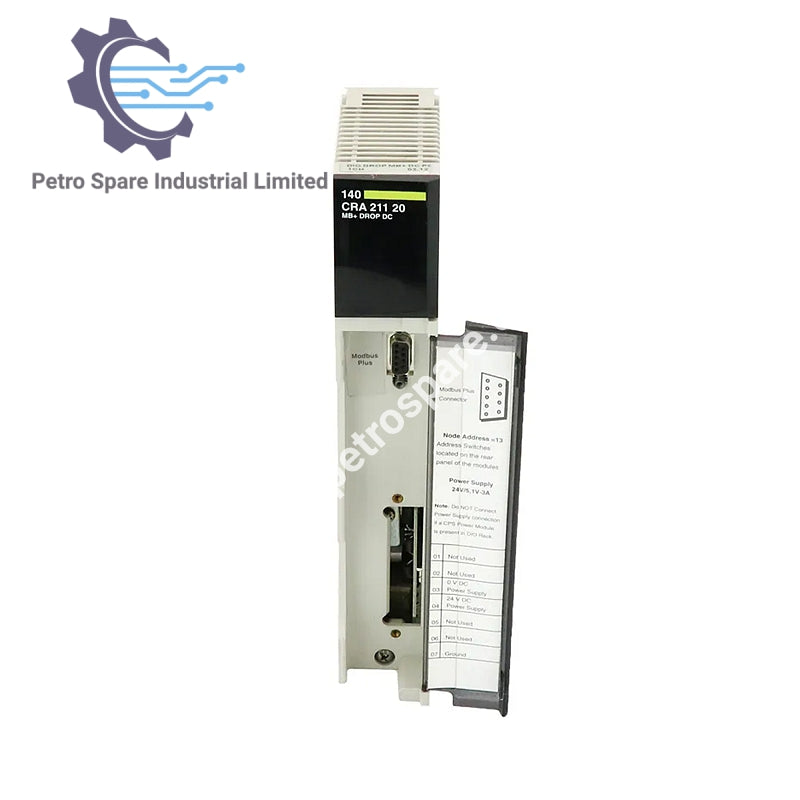

140CRA21120

Ikhtisar

140CRA21120 adalah modul antarmuka drop DIO dua port dari seri Modicon Quantum Schneider, dirancang untuk sistem 24 V DC dengan diagnostik dan perlindungan bawaan.

Data Listrik

• Tegangan Pasokan Terukur: 24 V DC

• Batas Tegangan Pasokan: 20–30 V

• Arus Pasokan Maksimum: 1.6 A

• Arus Masuk: 30 A

• Rating Sekring Terkait: 2.5 A

• Tegangan Output: 5.1 V

• Arus Output Nominal: 3 A

• Arus Beban Minimum: 0 A

• Perlindungan Hubung Singkat: Ya

• Perlindungan Tegangan Lebih: Ya

I/O & Port

• Port: 2 redundan

• Kata I/O: 30 input / 32 output

• Backplane Tipikal: 2, 3, 4, 6, 10, atau 16 posisi

• Blok Terminal: 7 kutub

Diagnostik

• Pemeriksaan Startup: Checksum, RAM, alamat RAM

• Pemeriksaan Saat Berjalan: Checksum, RAM, alamat RAM

Daya & Format

• Disipasi Daya: 11 W

• Format Modul: Standar

Rating Lingkungan

• Perlindungan ESD: 4 kV kontak, 8 kV udara (IEC 801-2)

• Imunitas Medan EM: 9.1 V/m (IEC 801-3, 80–2000 MHz)

• Suhu Operasi: 0…60 °C (32…140 °F)

• Suhu Penyimpanan: -40…85 °C (-40…185 °F)

• Kelembaban Relatif: 95%, tidak mengembun

• Altitud Maksimum: 5000 m (16404.2 ft)

---
