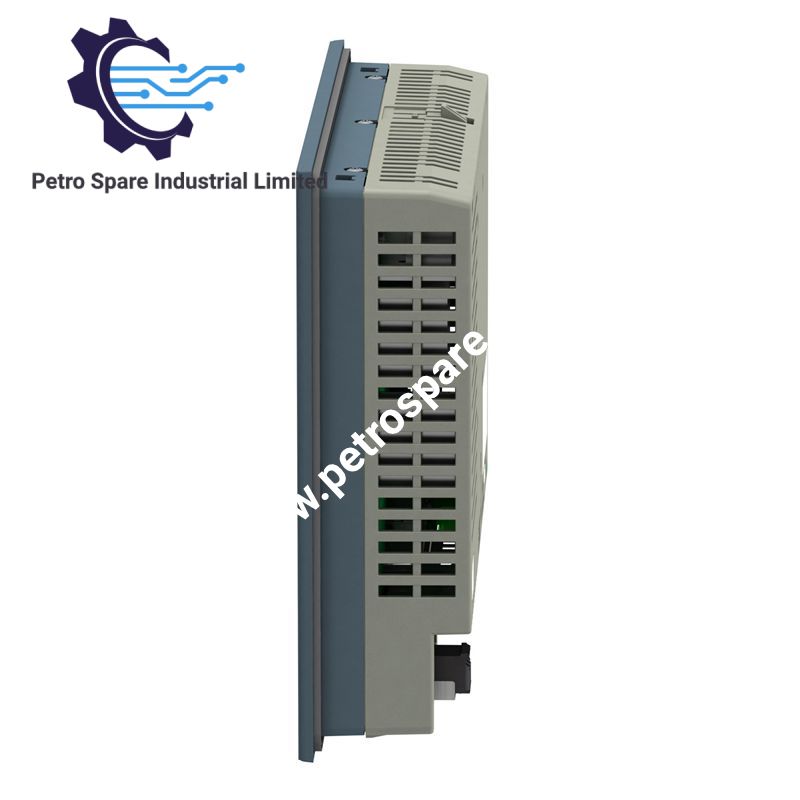

HMIGTO5310

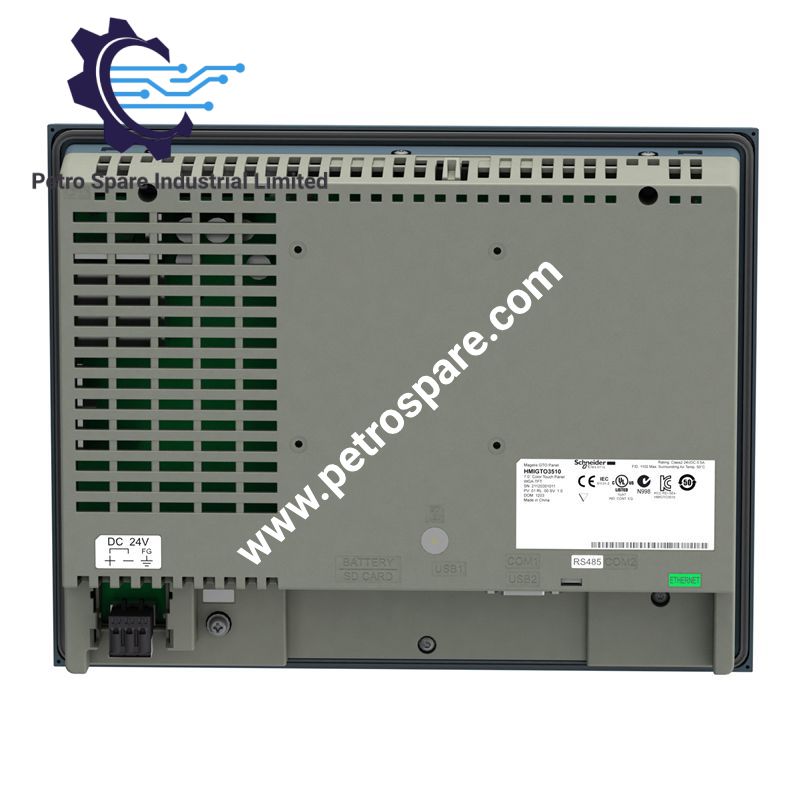

Նախատեսված Harmony GTO հարթակում օպերատորի սենսորային էկրանի ցուցադրման և կառավարման համար՝ Schneider Electric HMIGTO5310-ը (HMIGTO5310 առաջադեմ սենսորային վահանակ) ապահովում է 10.4 դյույմանոց գունավոր TFT ինտերֆեյս՝ VGA լուծաչափով, սերիական հաղորդակցությամբ, Ethernet հաղորդակցությամբ և USB միացմամբ։ Սարքն աշխատում է 24 VDC լարմամբ և ապահովում է 96 MB Flash EPROM, դիմադրական սենսորային մուտք և SD քարտի պահոց։

Սարքաշարի բնութագրեր

Պարամետր	Բնութագիր
Մոդել	HMIGTO5310
Ապրանքանիշ	Schneider Electric
Ապրանքի տեսակ	Առաջադեմ սենսորային վահանակ
Սերիա	Harmony GTO
Ծագման երկիր	Ինդոնեզիա
Էկրան	10.4 դյույմանոց գունավոր TFT LCD
Լուծաչափ	640 x 480 պիքսել VGA
Էկրանի գույներ	65536
Սենսորային տեխնոլոգիա	Դիմադրական թաղանթ
Սենսորային լուծաչափ	1024 x 1024
Սենսորի ծառայության ժամկետ	1000000 ցիկլ
Հիշողություն	96 MB Flash EPROM
Ներքին RAM	512 KB SRAM
Նոմինալ սնուցում	24 VDC
Սնուցման լարման տիրույթ	19.2-28.8 VDC
Առավելագույն էներգիայի սպառում	17 W
Միացման հոսանք	30 A
COM1	RS232C, 2400-115200 bps, SUB-D 9
COM2	RS485, 2400-115200 bps, RJ45
COM2 MPI	Siemens MPI, 187.5 kbps
Ethernet	10BASE-T/100BASE-TX, RJ45
USB	USB 2.0 Type A և Mini-B
SD պահոց	SD/SDHC, մինչև 32 GB
Մոնտաժում	Ներկառուցված մոնտաժ, 4 պտուտակային սեղմակ
Սառեցում	Բնական կոնվեկցիա
Չափսեր	272.5 x 214.5 x 57 mm
Քաշ	2 kg
Աշխատանքային ջերմաստիճան	0-ից 55 deg C
Պահպանման ջերմաստիճան	-20-ից 60 deg C
Հարաբերական խոնավություն	10-90 %, առանց խտացման
Աշխատանքային բարձրություն	< 2000 m
Առջևի պաշտպանություն	IP65
Հետևի պաշտպանություն	IP20
Առջևի NEMA դաս	NEMA 4X, ներքին օգտագործման համար
Ստանդարտներ	UL 508, IEC 61131-2, IEC 61000-6-2
Հավաստագրումներ	cULus, CE, C-tick, KCC, UKCA, UKEX

Արդյունաբերական կառավարման հաղորդակցություն և I/O միացում

HMIGTO5310-ը տրամադրում է ֆիզիկական հաղորդակցման մի քանի ինտերֆեյս՝ ավտոմատացման կարգավորիչներին և ցանցերին միանալու համար։ COM1-ն ապահովում է RS232C հաղորդակցություն՝ 2400-ից 115200 bps արագությամբ։ COM2-ն ապահովում է RS485 հաղորդակցություն RJ45 ինտերֆեյսի միջոցով՝ 2400-ից 115200 bps արագությամբ, ինչպես նաև աջակցում է Siemens MPI-ին՝ 187.5 kbps արագությամբ։

Ethernet ինտերֆեյսն աջակցում է 10BASE-T/100BASE-TX և IEEE 802.3 ստանդարտներին։ Ներբեռնվող աջակցվող արձանագրություններն են Modicon Modbus, Modicon Uni-TE, Modicon Modbus Plus, Modicon FIPWAY, Modicon Modbus TCP և Mitsubishi, Omron, Rockwell Automation ու Siemens համակարգերի համար նախատեսված որոշ երրորդ կողմի արձանագրություններ։

Վահանակն օգտագործում է բնական կոնվեկցիոն սառեցում և ներկառուցված մոնտաժ։ Մալուխների անցկացումը պետք է ապահովի հաղորդակցման լարերի և բարձր հոսանքի կամ բարձր աղմուկի հզորության հաղորդիչների միջև առանձնացում։ Էկրանավորված հաղորդակցման մալուխների վերջավորացումը պետք է կատարվի միացված ցանցի հողանցման պահանջներին համապատասխան։

Հաճախ տրվող հարցեր

Հ. Ի՞նչ սնուցման լարում է պահանջվում HMIGTO5310-ի համար։
Պ. Նոմինալ սնուցումը 24 VDC է, իսկ աշխատանքային սնուցման տիրույթը՝ 19.2-ից 28.8 VDC։

Հ. Ո՞ր ֆիզիկական հաղորդակցման ինտերֆեյսներն են ներկառուցված։
Պ. Վահանակն ապահովում է մեկ RS232C ինտերֆեյս, մեկ RS485 ինտերֆեյս, մեկ Ethernet RJ45 ինտերֆեյս և USB 2.0 Type A ու Mini-B միացքեր։

Հ. Կարո՞ղ է HMIGTO5310-ը արտաքին եղանակով պահել հավելվածների կամ տվյալների ֆայլեր։
Պ. Այո։ Վահանակն ունի մեկ SD քարտի բնիկ, որն աջակցում է մինչև 32 GB տարողությամբ SD և SDHC քարտերին։

Դաշտային տեղադրման ուղեցույց

Տեղադրեք HMIGTO5310-ը ներկառուցված մոնտաժով և ամրացրեք վահանակը՝ օգտագործելով նշված չորս պտուտակային սեղմակները։ Պահպանեք վահանակի կտրվածքի և պատյանի շուրջ մեխանիկական բացվածքի պահանջները։

Միացրեք 24 VDC սնուցումը՝ պահպանելով ճիշտ բևեռականությունը, և վահանակից վերև ապահովեք համապատասխան պաշտպանիչ շղթա։ DC սնուցման լարերը պահեք բարձր հոսանքի շարժիչների և դրայվների հաղորդիչներից առանձնացված։

RS232, RS485 և Ethernet մալուխներն անցկացնելիս, հնարավորության դեպքում, դրանք հեռու պահեք միացվող հզորության հաղորդիչներից։ Էկրանավորված հաղորդակցման մալուխների դեպքում էկրանը միացրեք՝ համապատասխան հաղորդակցման համակարգի համար սահմանված հողանցման մեթոդին համապատասխան։

Առջևի վահանակը ճիշտ տեղադրման դեպքում ապահովում է IP65 պաշտպանություն։ Հետևի հատվածն ունի IP20 դաս և պետք է մնա փոշուց, խոնավությունից ու պատահական հպումից համապատասխան պաշտպանություն ապահովող պատյանի ներսում։

Շահագործեք վահանակը 0-ից 55 deg C ջերմաստիճանի և 10-90 % հարաբերական խոնավության պայմաններում՝ առանց խտացման։ Ապահովեք պատյանի բավարար օդափոխություն՝ նշված շրջակա ջերմաստիճանը պահպանելու համար, քանի որ սարքն աշխատում է բնական կոնվեկցիայի հաշվին։

---
