ABE7R16T330

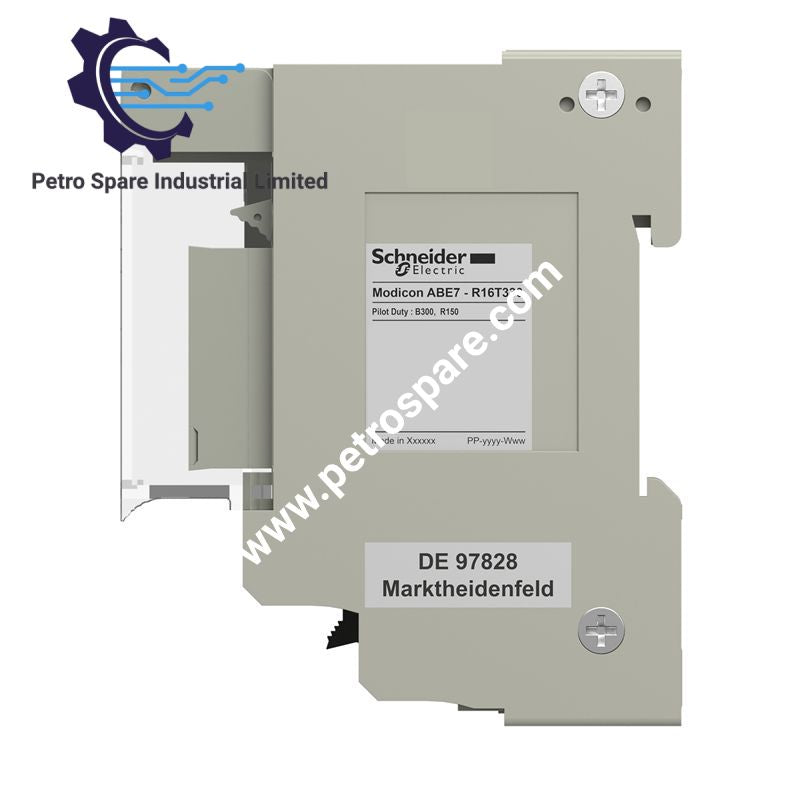

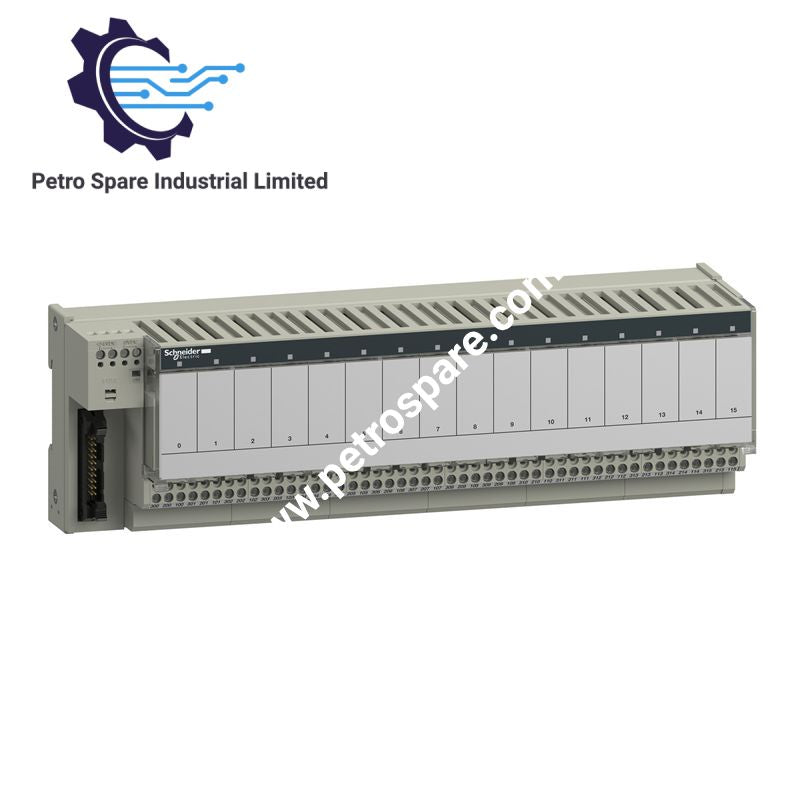

Schneider Electric ABE7R16T330-ը, որը նաև գրանցված է որպես ABE7R16T330, խրոցակով էլեկտրամեխանիկական ռելեով ենթահիմք է և նախատեսված է Modicon Telefast PLC-ի մուտք/ելքի համակարգերի հարթակներում դաշտային ազդանշանների ինտերֆեյսային բաշխման ու մեկուսացման համար։

Սարքավորման տեխնիկական բնութագրեր

Պարամետր	Տեխնիկական բնութագիր
Մոդել	ABE7R16T330
Ապրանքանիշ	Schneider Electric
Ծագման երկիր	Ֆրանսիա
Քաշ	1.3 կգ
Չափսեր	8.60 x 10.00 x 29.20 սմ
Աշխատանքային ջերմաստիճան	-5-ից 60 աստիճան C
Պահպանման ջերմաստիճան	-40-ից 80 աստիճան C
Էլեկտրաէներգիայի սպառում	Սնուցման առավելագույն հոսանք՝ 1 A
Անվանական սնուցման լարում	19-ից 30 VDC
Ալիքների խտություն	16 ալիք
Կոնտակտների կազմաձև	Յուրաքանչյուր ալիքի համար՝ 1 C/O
Կարճ միացումից պաշտպանություն	Ներքին արագ հալվող ապահովիչ՝ 1 A, (5 x 20 մմ)
Մեկուսացման անվանական լարում	2000 V՝ սեղմակներից մինչև մոնտաժային ռելս, 300 V՝ կոճակից մինչև կոնտակտ
Պատյանի պաշտպանության աստիճան	IP2X
Ռելեի համատեղելիություն	ABR7S33 / ABR7S11 / ABR7S21 / ABR7S23

Դետերմինացված մուտք/ելքի ավտոբուս և հետին վահանակի միացում

ABE7R16T330 ինտերֆեյսային միավորը HE10 նախապես միացված միակցիչների միջոցով ապահովում է էլեկտրական ազդանշանների ֆիքսված կետից կետ երթուղավորում՝ վերահսկիչի ապարատային քարտերից բարձր խտության մուտք/ելքի ազդանշաններն անմիջապես փոխանցելու համար։ Ալիքների միջև մեկուսացումը պաշտպանում է հիմնական կառավարման էլեկտրոնիկան՝ ապահովելով, որ գլխավոր PLC-ի պրոցեսորային քարտի ծրագրաշարի կատարումը մեկուսացված լինի դաշտային լարման ցատկերից կամ էլեկտրական անսարքությունների անցողիկ երևույթներից՝ մինչև 2.5 կՎ իմպուլսային դիմադրության շեմերով։

Հաճախ տրվող հարցեր

Հ․ Ո՞րն է սնուցման մուտքի կողմում օգտագործվող կարճ միացումից պաշտպանության հիմնական տարրը։

Պ․ Պաշտպանությունն ապահովվում է PLC-ի միացման կողմում տեղադրված 1 A հզորությամբ, 5 x 20 մմ չափսի ներքին արագ հալվող ապահովիչով։

Հ․ Ի՞նչ մոնտաժային կազմաձևեր են թույլատրվում դաշտային տեղադրման համար։

Պ․ Մոդուլը միացվում է անմիջապես ինտեգրված պահող սեղմակների միջոցով՝ ստանդարտ 35 մմ սիմետրիկ DIN ռելսերին, կամ ամրացվում է ամուր պատյանի հետին վահանակին՝ հատուկ պտուտակային ամրակների հավաքածուի միջոցով։

Դաշտային տեղադրման ուղեցույց

1. Տեղադրեք միավորը ստանդարտ 35 մմ սիմետրիկ DIN ռելսերի վրա կամ ամրացրեք այն անմիջապես հողակցված մետաղական ենթավահանակին՝ ամրացնող պտուտակներով։
2. Համոզվեք, որ լարերի պտուտակային սեղմակները ձգված են ճիշտ 0.6 N.m մոմենտով՝ օգտագործելով հարթ 3.5 մմ պտուտակահան։
3. HE10 ժապավենային միակցիչները PLC-ի մուտք/ելքի քարտից ուղղակիորեն անցկացրեք դեպի ենթահիմքը՝ պահպանելով անվտանգ հեռավորություն բարձր լարման AC գծերից։
4. Ստուգեք, որ հողակցման միացումները պատշաճ կերպով միացված են հողին՝ մինչև 10 V/m էլեկտրամագնիսական դաշտերի նկատմամբ առավելագույն դիմադրությունն ապահովելու համար։

---
