ABE7CPA02

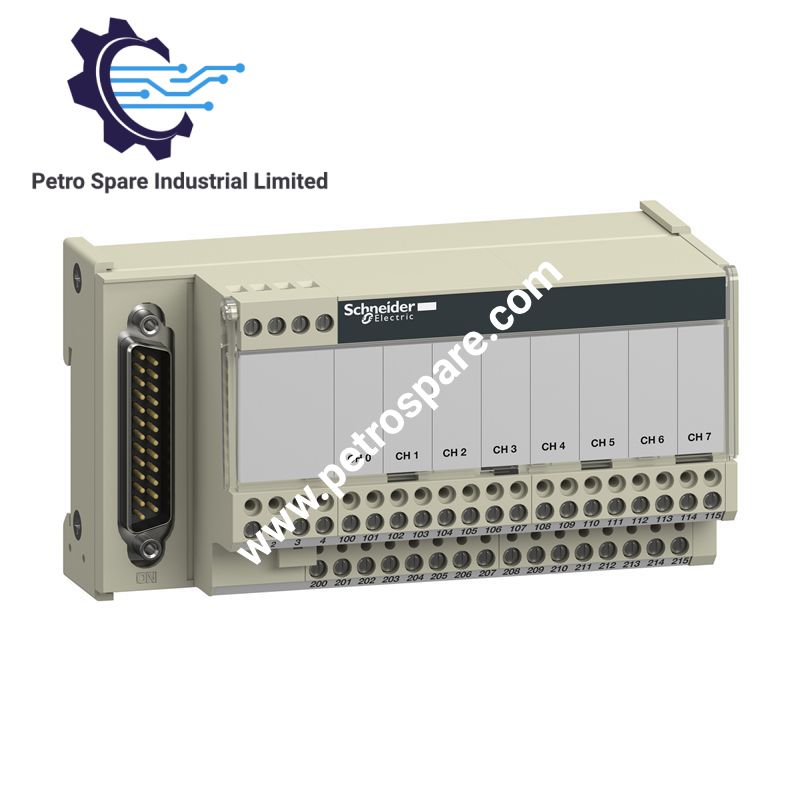

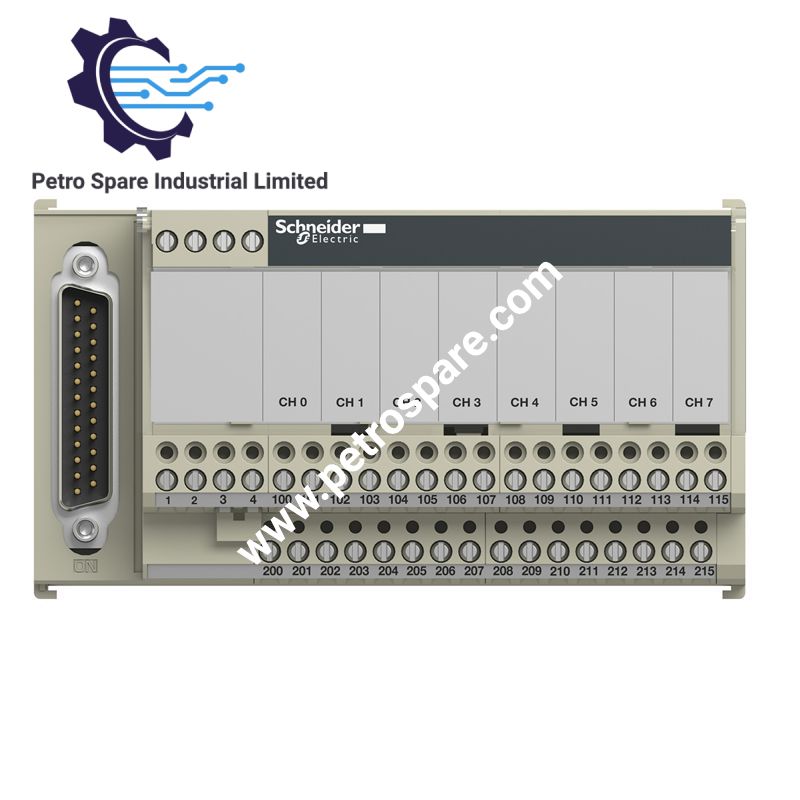

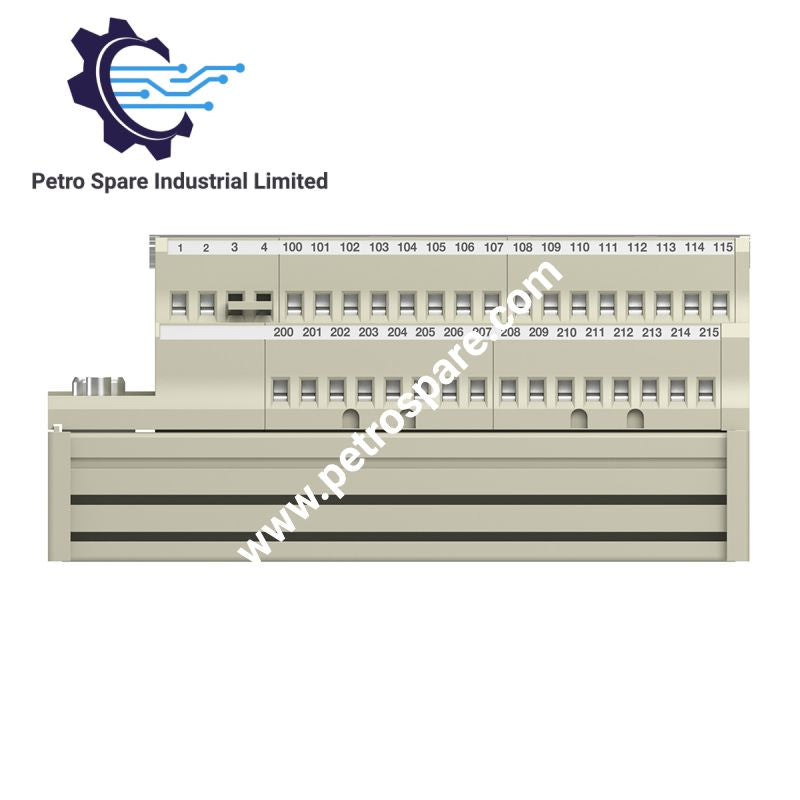

Նախատեսված PLC ավտոմատացման ճարտարապետություններում անալոգային ալիքների պասիվ բաշխման համար՝ Schneider Electric ABE7CPA02-ը, որը նաև կատալոգներում ներկայացվում է որպես ABE7CPA02 միացման ենթահիմք, ապահովում է անմիջական ֆիզիկական/էլեկտրական միացում։

Սարքավորման բնութագրեր

Պարամետր	Բնութագիր
Մոդել	ABE7CPA02
Ապրանքանիշ	Schneider Electric
Ծագում	Ֆրանսիա
Քաշ	0.29 կգ
Չափսեր	71 x 82 x 136 մմ
Աշխատանքային ջերմաստիճան	0-ից 60 աստիճան C
Էլեկտրաէներգիայի սպառում	Պասիվ բաշխում (արտաքին կառավարման շղթա՝ 24 VDC)
Ալիքների քանակ	8 ալիք (ալիքներից ալիք գալվանական մեկուսացմամբ)
Դաշտային միացում	Պտուտակային սեղմակներ (28-ից 12 AWG լարաչափեր)
Համակարգային միացում	25-փինանոց D-Sub (DB-25) իգական միակցիչ
Մեկուսացման անվանական լարում	2000 V՝ սեղմակների և մոնտաժային ռելսերի միջև
IP պաշտպանության աստիճան	IP20՝ ըստ IEC 60529-ի
Մոնտաժման տեսակ	35 մմ սիմետրիկ DIN ռելս կամ պտուտակով վահանակային ամրացում
Ձգման ոլորող մոմենտ	0.6 N.m (հարթ 3.5 մմ պտուտակահան)

Ետնապլանի շինայի հաղորդակցում և ներկառուցված ծրագրաշարի ինտեգրում

Սարքը ապահովում է նախապես միացված դաշտային գործիքավորման և արդյունաբերական ավտոմատացման վերահսկիչների քարտերի միջև ազդանշանների պասիվ ուղղորդում, օրինակ՝ Modicon X80 I/O մոդուլների (ներառյալ BMXAMI0800, BMXAMI0810, BMEAHI0812 և BMXAMO0802)։ Ազդանշանի ուղու ամբողջականությունը հիմնված է հատուկ ապարատային ուղղորդման վրա՝ առանց ակտիվ ետնապլանի շինայի հաղորդակցման արագության լիցենզիաների կամ ներկառուցված ծրագրաշարի ֆլեշ-համատեղելիության կախվածությունների։ Ալիքներից ալիք գալվանական մեկուսացումը սահմանափակում է դաշտային շղթաների փոխադարձ միջամտությունը և ընդհանուր ռեժիմի աղմուկի տարածումը՝ ապահովելով անալոգային ազդանշանների դետերմինիստական ձեռքբերում բարձր խտությամբ I/O կայանքներում։

Հաճախ տրվող հարցեր

Հ. Արդյո՞ք ենթահիմքը պահանջում է ներկառուցված ծրագրաշարի հատուկ թարմացումներ կամ կազմաձևման պարամետրեր։

Պ. Ոչ։ Սարքը գործում է զուտ որպես պասիվ լարային ինտերֆեյս՝ ալիքների գալվանական մեկուսացմամբ և DB-25 միացմամբ։ Այն չունի ներքին միկրոպրոցեսոր, ներկառուցված ծրագրաշար կամ ծրագրային եղանակով կարգավորվող պարամետրեր։

Հ. Որո՞նք են պտուտակային սեղմակների դաշտային լարերի մալուխային ծայրակցման սահմանները։

Պ. Մեկ ամբողջական լարի միացումները ընդունում են 0.14-ից 2.5 mm2 (26-ից 12 AWG), իսկ մալուխային ծայրակալներով ճկուն հաղորդիչները՝ 0.09-ից 1.5 mm2 (28-ից 16 AWG)։ Երկլար ծայրակցումները աջակցում են մինչև 2 x 2.5 mm2 (24-ից 14 AWG) ամբողջական հաղորդիչներ։

Հ. Կարո՞ղ է այս միացման ենթահիմքը տեղադրվել բարձր թրթռումներով միջավայրերում։

Պ. Շասսին դիմանում է մինչև 2 gn թրթռումներին՝ 10 Hz-ից 150 Hz միջակայքում, ըստ IEC 60068-2-6-ի, և մինչև 15 gn շարունակական աշխատանքային հարվածներին՝ 11 ms տևողությամբ, ըստ IEC 60068-2-27-ի, երբ այն ճիշտ ամրացված է 35 մմ DIN ռելսին կամ տեղադրված է վահանակի վրա։

Դաշտային տեղադրման ուղեցույցներ

Տեղադրեք ենթահիմքը 35 մմ սիմետրիկ DIN ռելսի վրա կամ պտուտակներով ամրացրեք հողակցված մետաղական պատյանի թիթեղին։ Համոզվեք, որ բոլոր սեղմակների վրա օգտագործվող հարթ պտուտակահանը առնվազն 3.5 մմ է և կարգավորված է 0.6 N.m ձգման ոլորող մոմենտի սահմանաչափով՝ սեղմակների դեֆորմացիան կանխելու համար։ DB-25 նախապես ձևավորված մալուխները անցկացրեք բարձր լարման AC սնուցման գծերից հեռու՝ էլեկտրամագնիսական խանգարումներից խուսափելու համար։ Ազդանշանի բոլոր էկրանավորումները միացրեք անմիջապես հիմնական վահանակի ֆունկցիոնալ հողանցման շինային։ Համոզվեք, որ շրջակա միջավայրի աշխատանքային ջերմաստիճանը մնում է 0-ից 60 աստիճան C սահմաններում և չի գերազանցում IEC 60664-1-ի աղտոտման 2-րդ աստիճանի սահմանները։

---
