1764-24AWA

Նկարագրություն

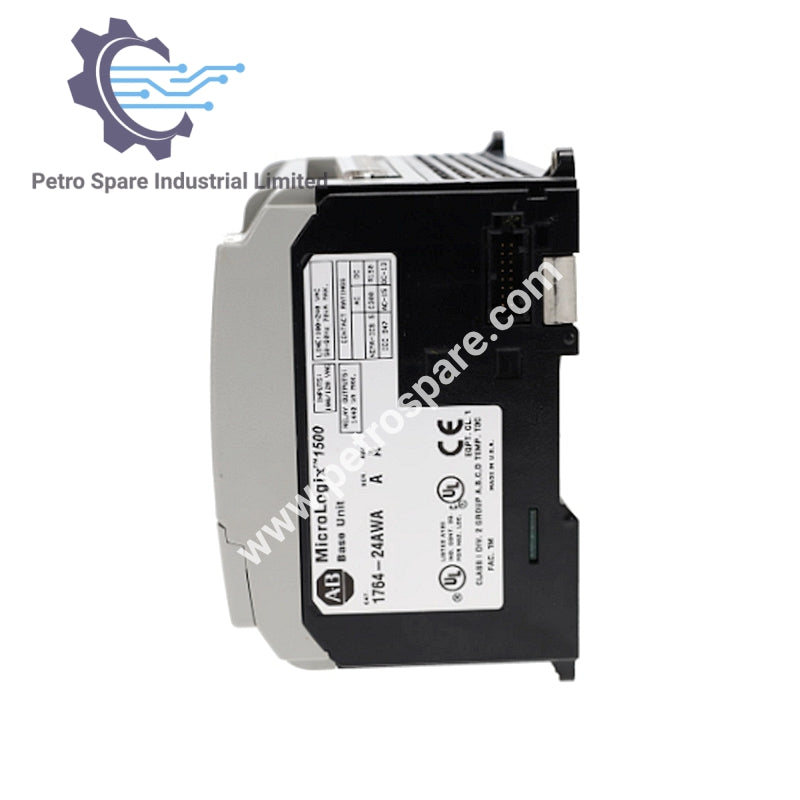

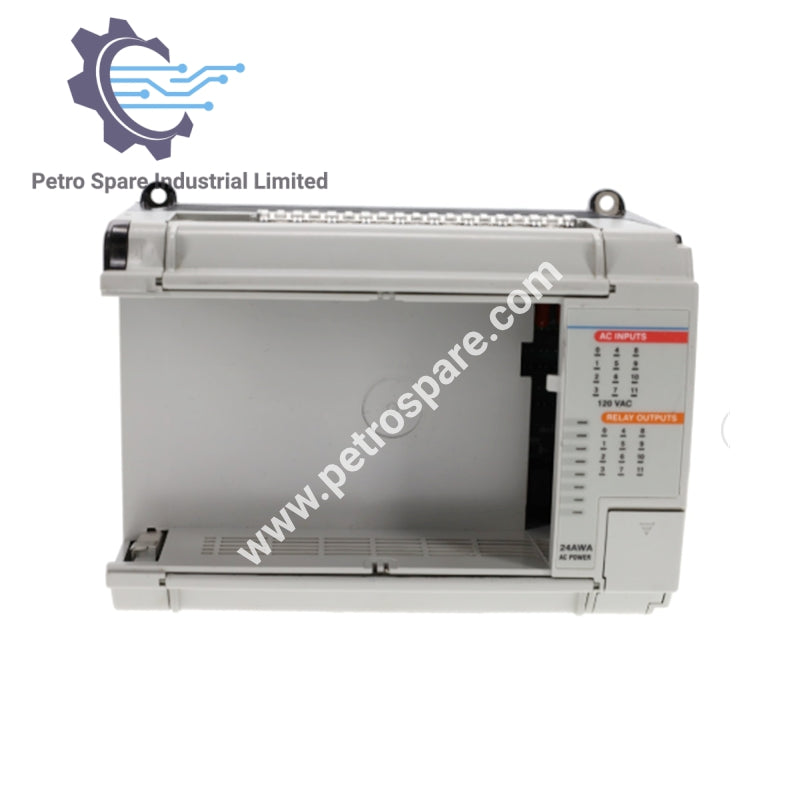

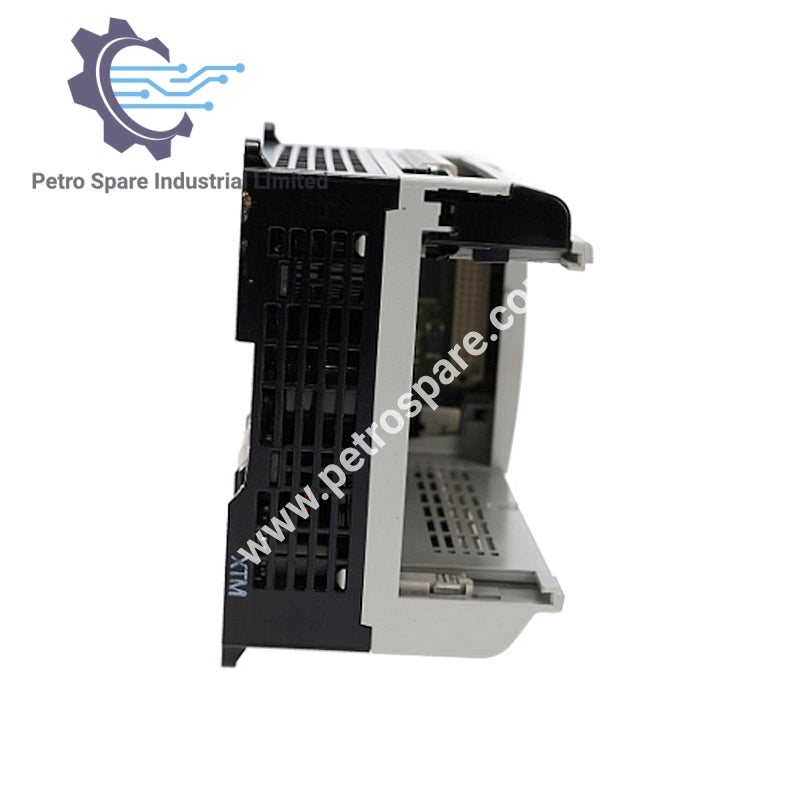

1764-24AWA համարվում է Allen-Bradley MicroLogix 1500 հորիզոնական տեղադրման համար նախատեսված հիմնական միավոր, որը ապահովում է ինտեգրված թվային I/O և համատեղելի է 1764-LSP և 1764-LRP պրոցեսորների հետ։

Իդենտիֆիկացում

• Մասի համարը: 1764-24AWA

• Սերիա: MicroLogix 1500

• Տեսակ: Հիմնական միավոր

Չափսեր

• Բարձրություն (DIN բռնիչ փակ): 118 մմ (4.65 դյույմ)

• Բարձրություն (DIN բռնիչ բաց): 138 մմ (5.43 դյույմ)

• Լայնություն: 168 մմ (6.62 դյույմ)

• Խորություն: 87 մմ (3.43 դյույմ)

• Քաշ: 1.69 ֆունտ (0.77 կգ)

Մուտք/Ելք բնութագրեր

• I/O գնահատական: 12 մուտք / 12 ելք

• Մուտքեր: 12 թվային մուտք

• Մուտքային լարում: 120 V AC

• Մուտքային ալիքի լարում: 120 V AC

• Ելքեր: 12 թվային ելք

• Ելքային աղբյուր: Ռելե պորտ

• Ելքային ալիքի լարում: 24–125 V DC; 120–240 V AC

• Առավելագույն ընդլայնված I/O քանակ: 512 կետ

Էլեկտրական բնութագրեր

• Էլեկտրամատակարարման լարում: 85–265 V AC

Համատեղելիություն

• Համատեղելի պրոցեսորներ: 1764-LSP և 1764-LRP

Տեղադրում

• Ուղղություն: Հորիզոնական

---
