DS200CTBAG1ACB

Նկարագրություն

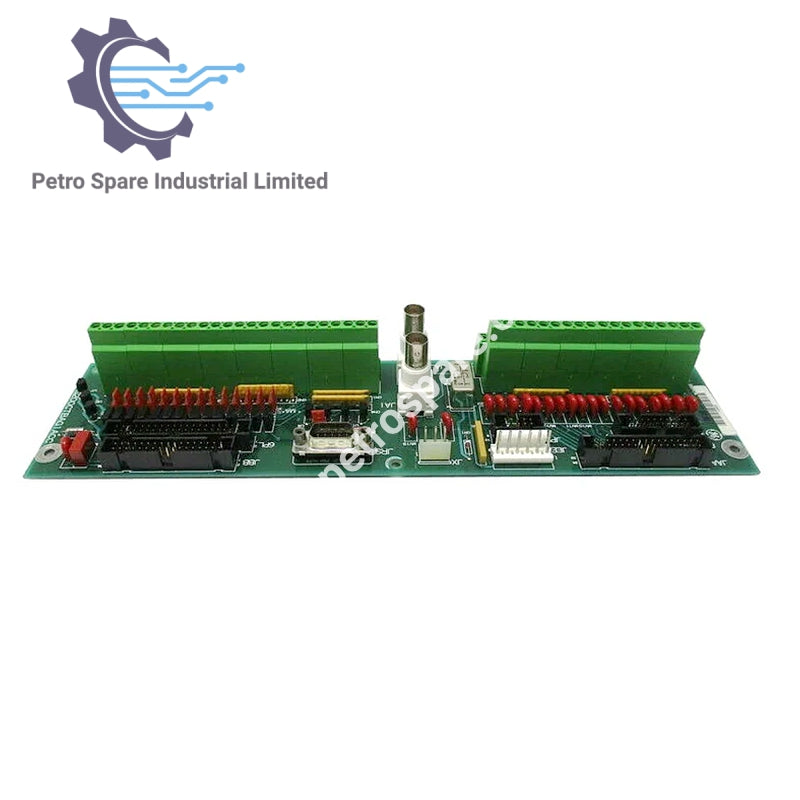

DS200CTBAG1ACB-ը General Electric Mark V-ի տերմինացման մոդուլ է, որն օգտագործվում է կառավարման համակարգի R5 միջուկում։ Այն ապահովում է 4–20 mA մուտքային/ելքային ազդանշանների, լիսեռի լարման և հոսանքի միացումների, IONET-ի, COREBUS-ի և սնուցման մոնիթորինգի ինտերֆեյսների տերմինացումը։

Մոդուլի մանրամասներ

• Արտադրող՝ General Electric

• Սերիա՝ Mark V կառավարման համակարգ

• Տեսակ՝ անալոգային տերմինացման մոդուլ (CTBA)

• Տեղադրում՝ R5 միջուկ

Միացման ինտերֆեյսներ

• 8PL՝ IONET ազդանշանները փոխանցում է R5-ի STCA տախտակին

• JAA՝ TCCA տախտակից դուրս է բերում 4–20 mA ազդանշաններ

• JAI / JAJ՝ COREBUS հաղորդակցություն․ չօգտագործվելու դեպքում անհրաժեշտ են տերմինացման ռեզիստորներ

• JBB՝ ընդունում է 4–20 mA մուտքեր և լիսեռի լարման/հոսանքի ազդանշաններ

• JEE՝ COREBUS կապ STCA տախտակի հետ

• JPD՝ TCPD տախտակից ապահովում է 24 VDC սնուցում

• JX՝ IONET ազդանշաններն ուղարկում է Q51-ի TCDA տախտակին

• 6PL՝ սովորաբար չի օգտագործվում

Սնուցման պահուստավորում

• Շրջանցման ռելե՝ սնուցման կորստի դեպքում պահպանում է COREBUS հաղորդակցությունը

Ջամպերի կարգավորումներ

• BJ1–BJ14՝ mA մուտքերի բացասական տերմինալները (NEG) միացնում է DCOM-ին

• BJ15՝ RS232 մոնիթորի պորտը (TIMN) միացնում է DCOM-ին

---
