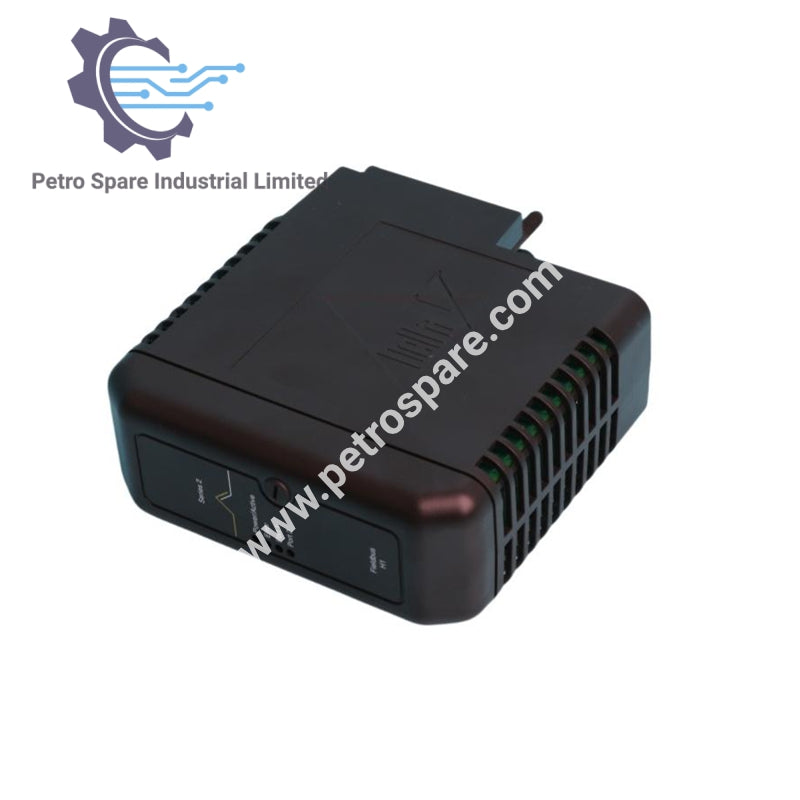

KJ3242X1-BA2

Ընդհանուր նկարագրություն

• Մոդել՝ KJ3242X1-BA2

• Տեսակ՝ Fieldbus H1 քարտ (2-րդ շարք)

• Արտադրող՝ Emerson

• Կիրառում՝ ապահովում է Fieldbus H1 հաղորդակցման ինտերֆեյս DeltaV կառավարման համակարգերի համար

Սնուցման բնութագրեր

• Տեղային շինայի սնուցում՝ 12 VDC, 300 mA

• Fieldbus-ի սնուցում՝ 9–32 VDC, 12 mA յուրաքանչյուր միացքի համար

Շրջակա միջավայրի բնութագրեր

• Շրջակա միջավայրի ջերմաստիճան՝ -40-ից +70 °C

• Հարվածակայունություն՝ 10 g, ½ սինուսային ալիք՝ 11 ms տևողությամբ

• Թրթռակայունություն՝

  • 1 mm գագաթից գագաթ՝ 2–13.2 Hz հաճախականության դեպքում

  • 0.7 g՝ 13.2–150 Hz հաճախականության դեպքում

• Օդում տարածվող աղտոտիչներ՝ ISA-S71.04-1985, G3 դաս

• Հարաբերական խոնավություն՝ 5–95%, առանց խտացման

• Կլեմային բլոկի բանալու դիրք՝ D6

Մեխանիկական բնութագրեր

• Չափերը՝ 3.0 cm (W) × 12.0 cm (H) × 14.0 cm (D)

• Քաշը՝ 0.35 kg

• Տեղադրում՝ միացվող քարտ DeltaV I/O հավաքակազմերի համար

Սպասարկում և կարգավորում

• Սպասարկելիություն՝ օգտագործողի կողմից սպասարկվող մասեր չկան

• Կալիբրավորում՝ չի պահանջվում

• Ապամոնտաժում՝ խորհուրդ չի տրվում

---
