1794-IR8

Ընդհանուր նկարագրություն

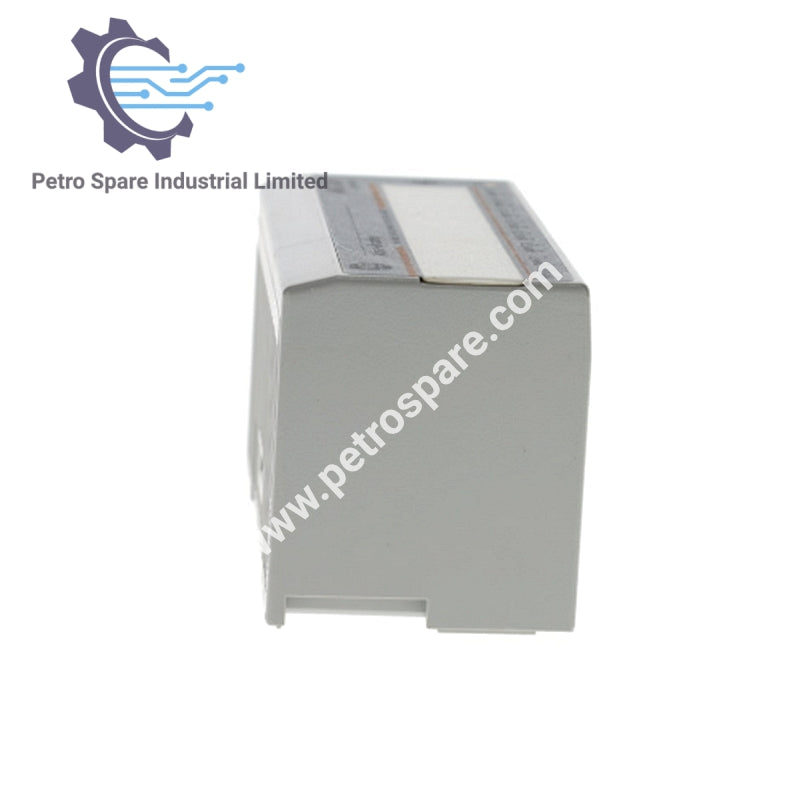

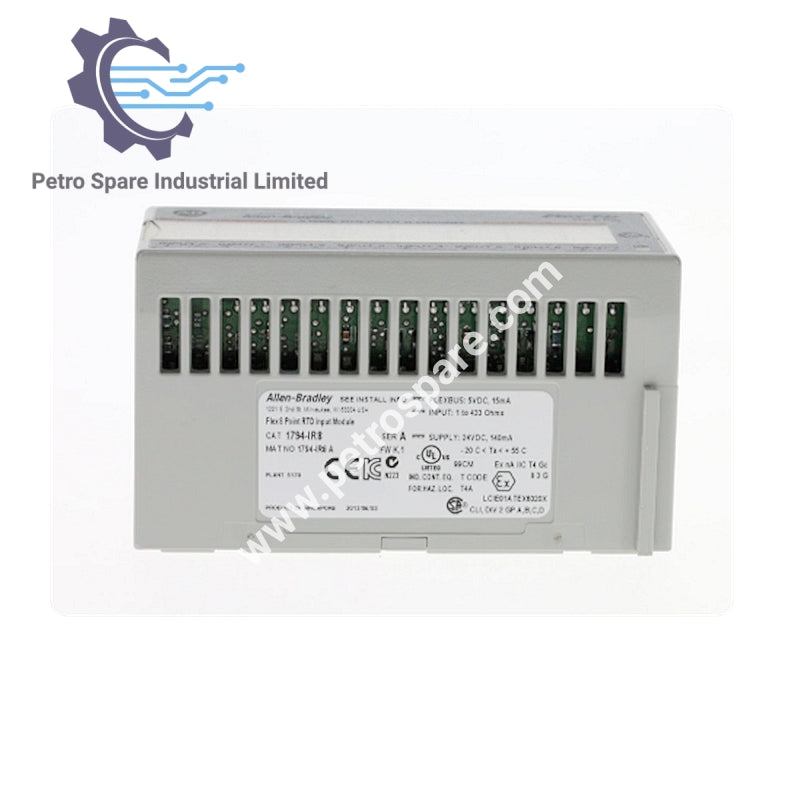

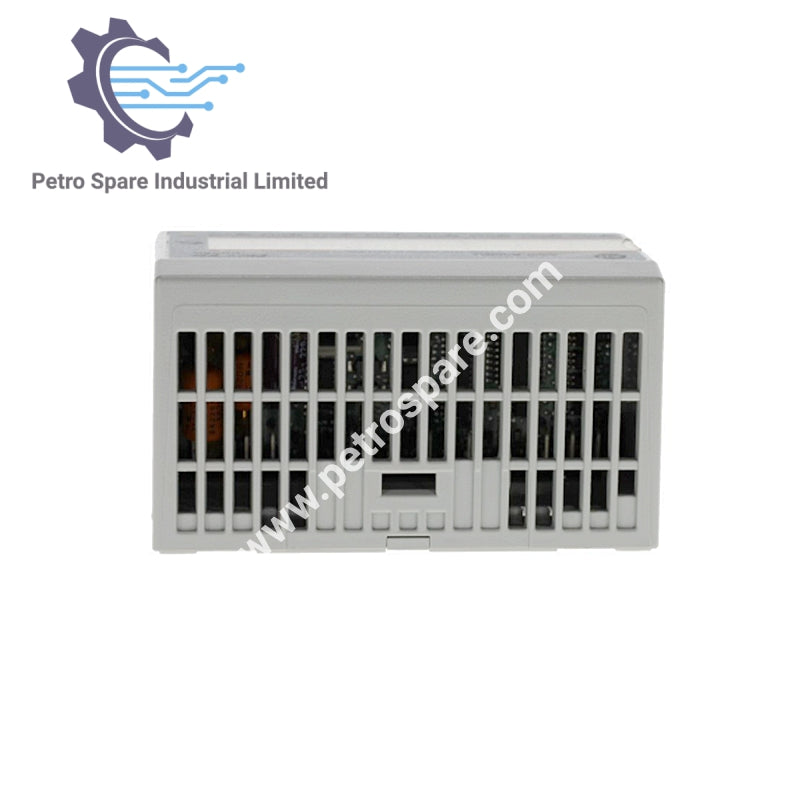

1794-IR8-ը Allen-Bradley FLEX I/O RTD մուտքային մոդուլ է՝ 8 ալիքով, որը նախատեսված է բաշխված կառավարման համակարգերում դիմադրական ջերմաստիճանի տվիչների (RTD) ճշգրիտ չափումների համար։

Մոդուլի նույնականացում

• Մոդել՝ 1794-IR8

• Արտադրանքի տեսակ՝ RTD մուտքային մոդուլ

• Արտադրող՝ Allen-Bradley Rockwell

• Մուտքերի քանակ՝ 8 ալիք

• Մոդուլի տեղակայումը՝ Cat. No. 1794-TB2, -TB3, -TB3S, -TB3T և -TB3TS տերմինալային բազային միավորներ

Մուտքային բնութագրեր

• Անվանական մուտքային միջակայքեր՝ 1-ից 433 Ω

• RTD-ի գրգռման հոսանք՝ 718.36 µA

• Լուծաչափ՝ 16 բիթ 435 Ω-ի միջակայքում

Ճշգրտություն

• Նորմալ ռեժիմ՝ ամբողջ սանդղակի 0.05% (առավելագույնը) առանց կալիբրացման, ցածր խոնավության պայմաններում

• Ընդլայնված ռեժիմ՝ ամբողջ սանդղակի 0.01% (սովորաբար)

Էլեկտրական բնութագրեր

• Մեկուսացման լարում՝ փորձարկված 850 V DC լարմամբ՝ 1 վրկ-ի ընթացքում (մուտքերից և օգտագործողի սնուցումից դեպի տրամաբանական կողմ)

• Տվյալների ձևաչափ՝ 16-բիթանոց 2-ի լրացում կամ շեղված երկուական (միաբևեռ)

• Ալիքի թողունակություն՝ 0–2.62 Hz (-3 dB)

• Flexbus-ի հոսանք՝ 20 mA

• Էլեկտրաէներգիայի ցրում՝ առավելագույնը 3.0 W՝ 31.2 V DC-ի դեպքում

• Ջերմային ցրում (առավելագույնը)՝ 10.2 BTU/ժ՝ 31.2 V DC-ի դեպքում

Ցուցիչներ

• Կարգավիճակ՝ սնուցման կարգավիճակի 1 կարմիր/կանաչ ցուցիչ

Ֆիզիկական տվյալներ

• Քաշ՝ 0.25 kg

---
