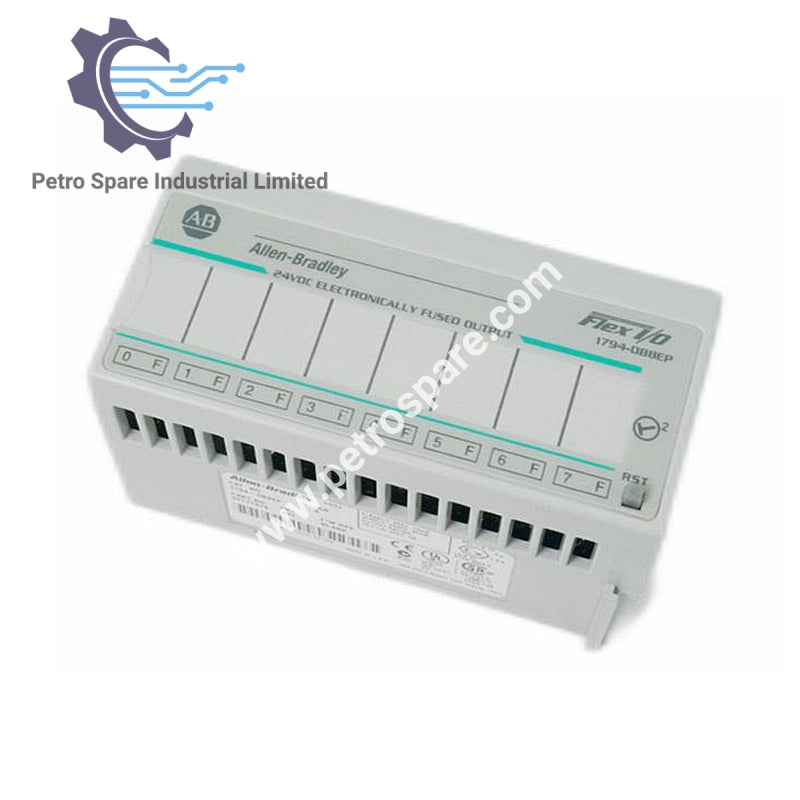

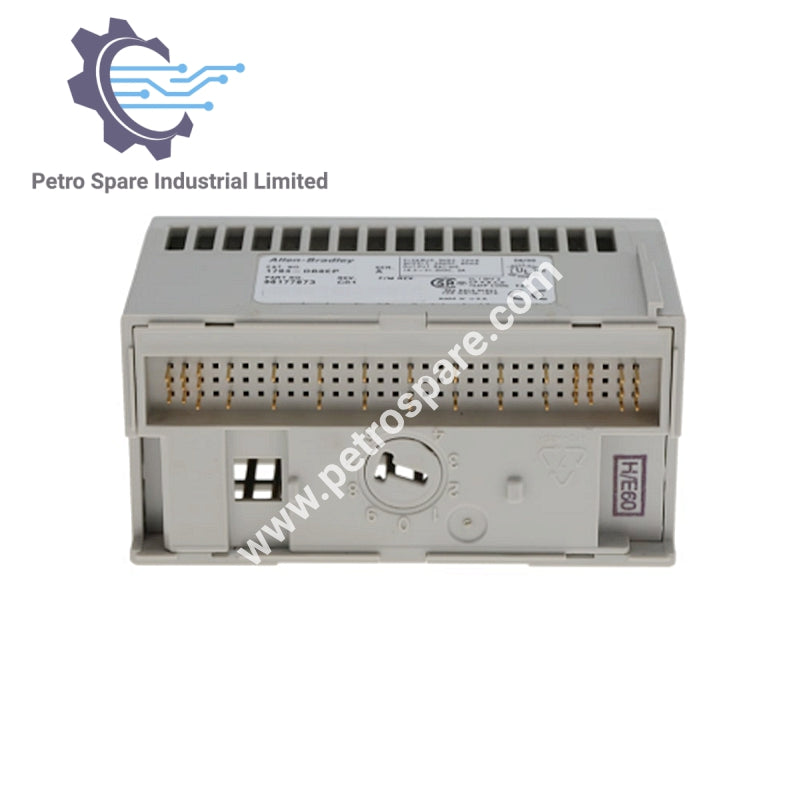

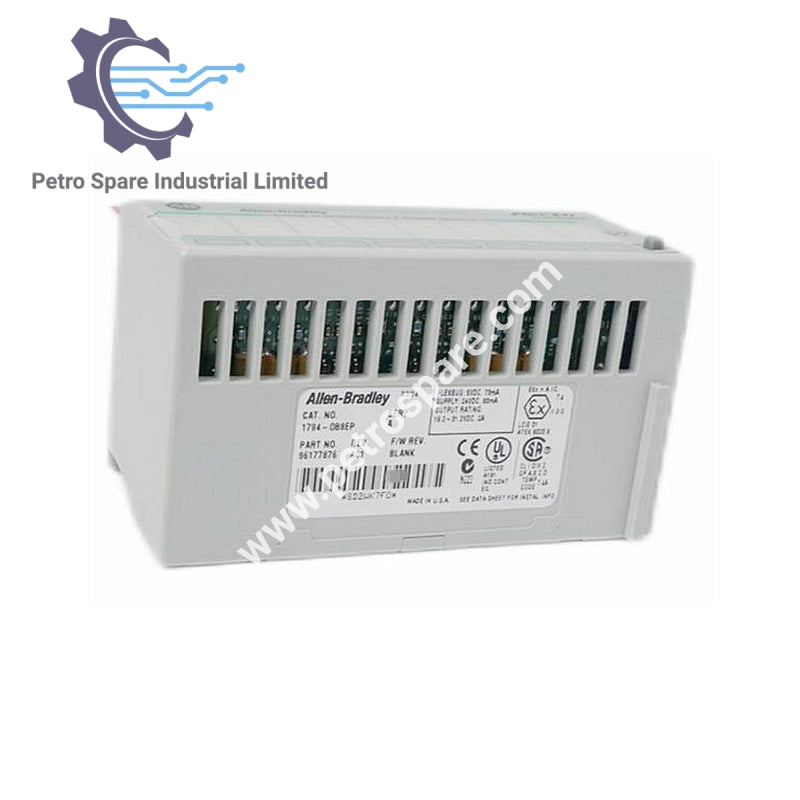

1794-OB8EP

Ընդհանուր ակնարկ

1794-OB8EP-ը Allen-Bradley FLEX I/O թվային հաստատուն հոսանքի ելքային մոդուլ է՝ 8 սնուցող ելքերով, որը նախատեսված է բաշխված ավտոմատացման համակարգերում հուսալի կառավարման համար։

Մոդուլի նույնականացում

• Մոդել՝ 1794-OB8EP

• Արտադրանքի տեսակ՝ FLEX I/O թվային հաստատուն հոսանքի ելքային մոդուլ

• Արտադրող՝ Allen-Bradley Rockwell

• Ելքերի քանակ՝ 8 (հոսանք, սնուցող)

• Առաջարկվող տերմինալային հիմքային միավորներ՝ 1794-TB2, 1794-TB3, 1794-TB3S, 1794-TBN, 1794-TB3K, 1794-TB3SK, 1794-TBNK

Էլեկտրական բնութագրեր

• Միացված վիճակի լարում (նվազագույն)՝ 19.2 V DC

• Ելքային հոսանքի անվանական արժեք՝

  • առավելագույնը 2.0 A յուրաքանչյուր ելքի համար

  • առավելագույնը 10.0 A յուրաքանչյուր մոդուլի համար (օրինակ՝ 8 ելք՝ 1.25 A-ով, 5 ելք՝ 2.0 A-ով կամ համանման համակցություններ, որոնց ընդհանուր արժեքը ≤10.0 A է)

• Իմպուլսային հոսանք՝ 4 A՝ 50 ms տևողությամբ, կրկնելի յուրաքանչյուր 3 վայրկյանը մեկ

• Մեկուսացման լարում՝ 50 V շարունակական, հիմնական մեկուսացման տեսակ

  • Փորձարկվել է 850 V DC-ով՝ 1 վայրկյան (դաշտային կողմի և համակարգի միջև)

  • Առանձին ալիքների միջև մեկուսացում չկա

• FlexBus-ի հոսանք՝ 73 mA @ 5 V DC

Սնուցման և ջերմային տվյալներ

• Հզորության առավելագույն ցրում՝ 5.5 W @ 31.2 V DC

• Ջերմային առավելագույն ցրում՝ 18.8 BTU/ժ @ 31.2 V DC

---
