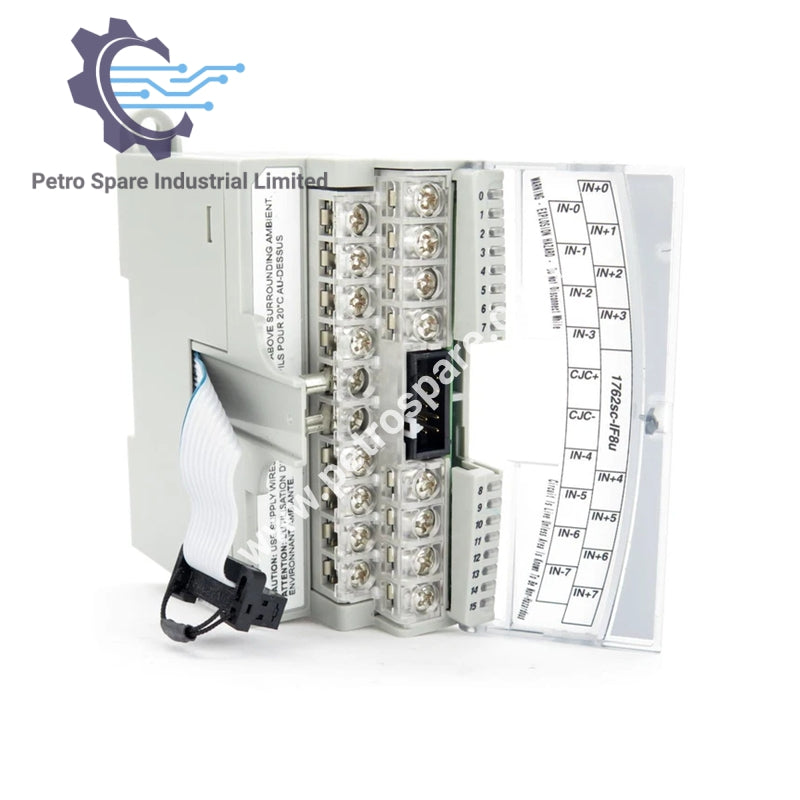

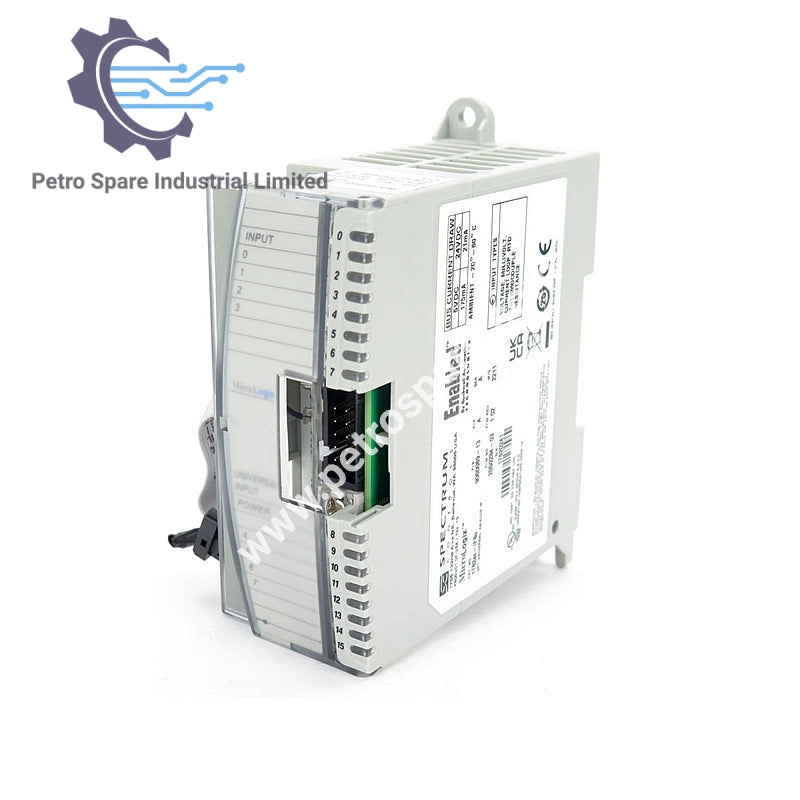

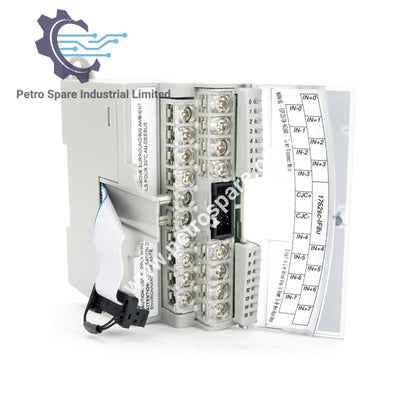

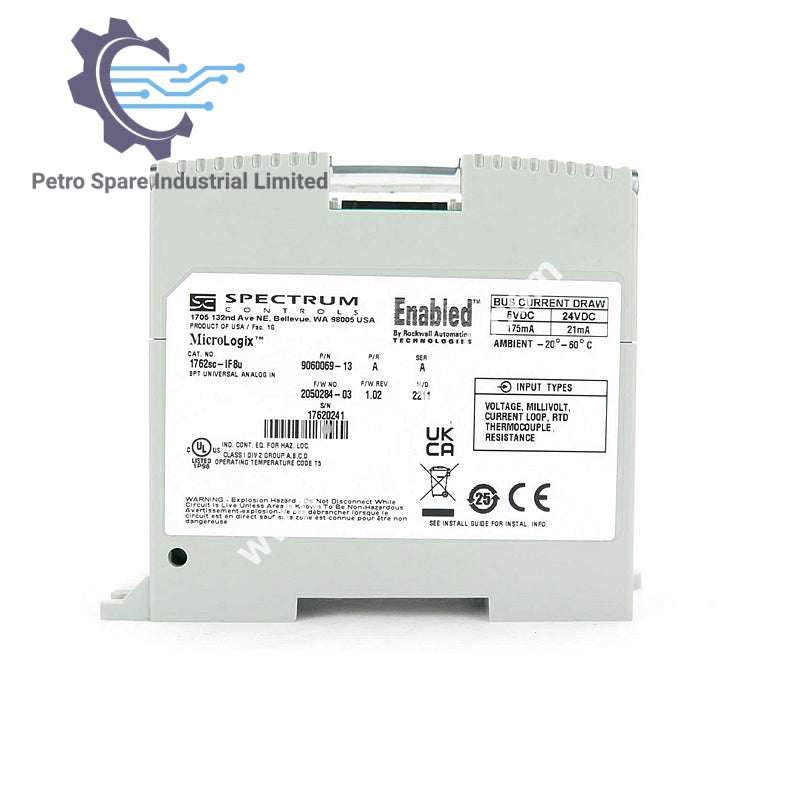

1762SC-IF8U

Ընդհանուր նկարագրություն

1762SC-IF8U-ը Allen-Bradley-ի 8-ալիքանոց ունիվերսալ անալոգային մուտքի մոդուլ է MicroLogix համակարգերի համար։

Նույնականացում

• Մոդել՝ 1762SC-IF8U

• Համակարգի տեղադրություն՝ MicroLogix 1100 / 1200 / 1400

• Ալիքներ՝ 8 ունիվերսալ մուտք

Աջակցվող ազդանշաններ

• Ջերմազույգերի տեսակներ՝ J, K, T, B, E, R, S, N, C

• RTD-ի տեսակներ՝ PT385/3916, Ni618/672, NiFe518, Cu426

• Դիմադրության տիրույթներ՝ 0–150 Ω, 0–1000 Ω, 0–3000 Ω

• Հոսանքի տիրույթներ՝ 0–20 mA, 4–20 mA

• Լարման տիրույթներ՝ ±50 mV, ±100 mV, 0–5 V, 1–5 V, 0–10 V, ±10 V

Արտադրողականություն

• Բանաձևաչափ՝ 16 բիթ

• Թարմացման ժամանակներ (8 ալիք միացված)՝

  • 20 ms @ 470 Hz

  • 45 ms @ 62 Hz

  • 135 ms @ 17 Hz

  • 495 ms @ 4 Hz

• Տվյալների ձևաչափեր՝ հում/համամասնական հաշվարկ, ինժեներական միավորներ ×1, ինժեներական միավորներ ×10, PID-ի համար մասշտաբավորված

Ազդանշանի պայմանավորում

• Զտիչների հաճախականություններ՝ յուրաքանչյուր ալիքի համար ընտրելի 4 տարբերակ

• Սխալների ստուգում՝ ներկառուցված ախտորոշում

• Շղթայի ընդհատման հայտնաբերում՝ աջակցվում է մուտքերի տեսակների մեծ մասի համար

Էլեկտրական պաշտպանություն

• Մեկուսացում՝ 10 V DC ալիքից ալիք, 707 V DC ալիքից բեքփլեյն (1 րոպե)

• Մուտքային դիմադրություն՝ <250 Ω (հոսանք)

• Գերլարման պաշտպանություն՝ 28 V DC շարունակական

• Գերհոսանքի պաշտպանություն՝ 28 mA շարունակական

• Ընդհանուր ռեժիմի խաթարման մերժում՝ 100 dB @ 50/60 Hz

• Նորմալ ռեժիմի խաթարման մերժում՝

  • 4 Hz զտիչ՝ ≥74 dB @ 50/60 Hz

  • 17 Hz զտիչ՝ ≥65 dB @ 50/60 Hz

  • 62 Hz զտիչ՝ խափանման գոտի @ 31 Hz, ~30 dB

  • 470 Hz զտիչ՝ խափանման գոտի @ 237 Hz, ~35 dB

Սնուցում և ջերմային բնութագրեր

• Բեքփլեյնի հոսանք՝ առավելագույնը 175 mA @ 5 V DC, առավելագույնը 5 mA @ 24 V DC

• Ջերմային ցրում՝ առավելագույնը 1.4 W

Շրջակա միջավայրի բնութագրեր

• Աշխատանքային ջերմաստիճան՝ -20…60 °C (-4…140 °F)

• Պահպանման ջերմաստիճան՝ -40…85 °C (-40…185 °F)

• Խոնավություն՝ 5–95%, առանց խտացման

Համապատասխանություն

• Հավաստագրումներ՝ UL/cUL (Դաս 1, Բաժին 2, A–D խմբեր), CE

Ֆիզիկական տվյալներ

• Քաշ՝ 0.17 kg (0.38 lbs)

---
