1734-IB8

Դիտարկում

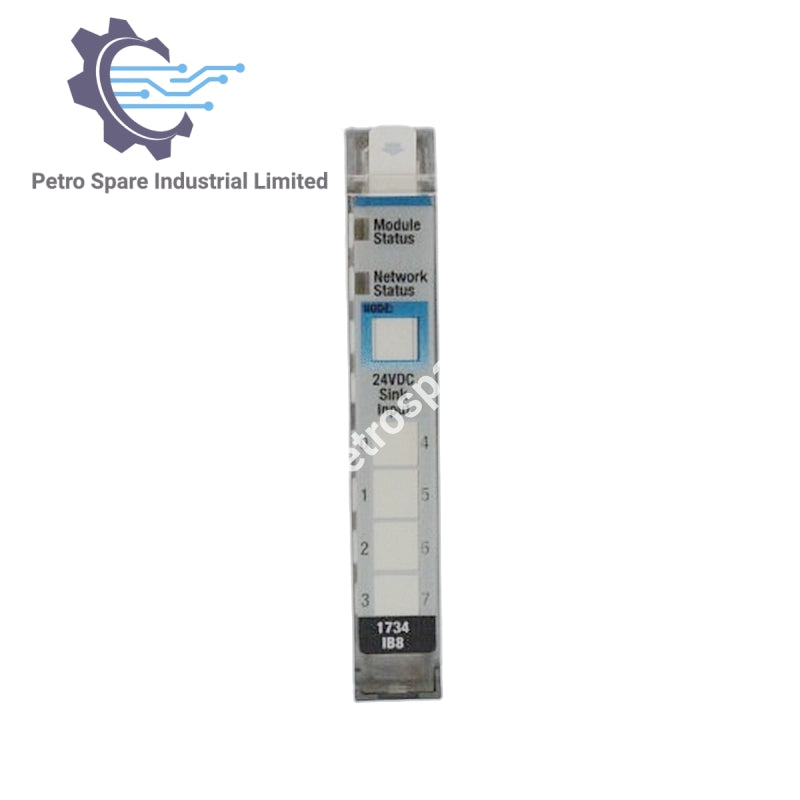

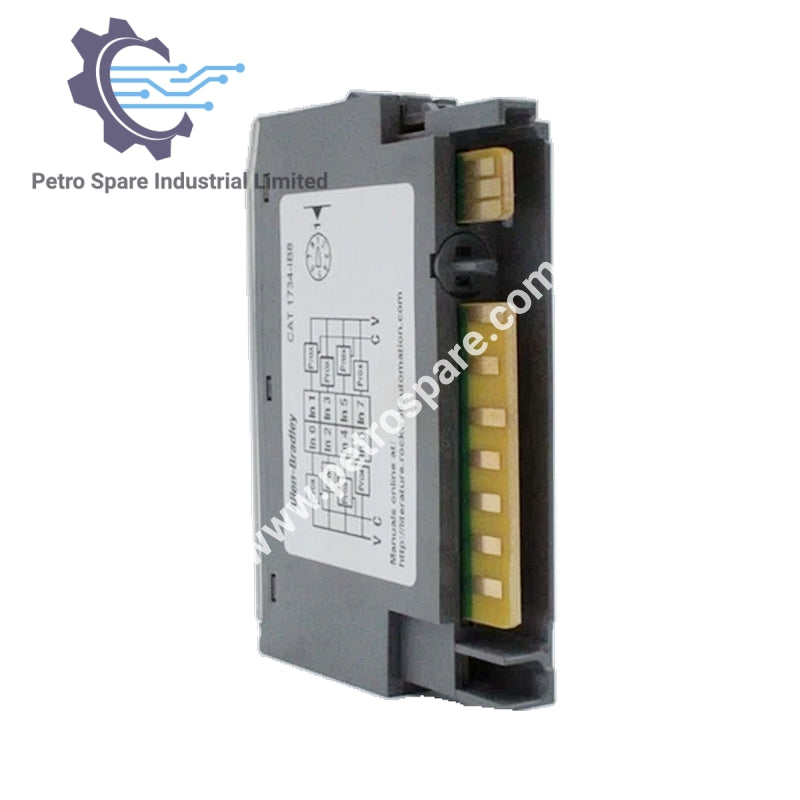

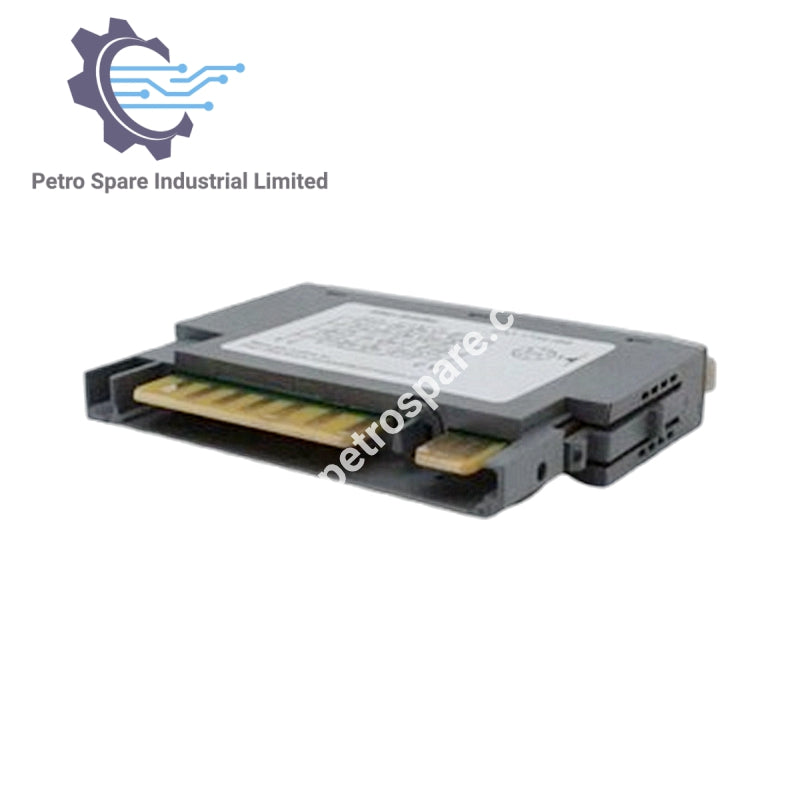

1734-IB8 հանդիսանում է Allen-Bradley POINT I/O թվային DC ներքաշող մոդուլ։

Իդենտիֆիկացում

• Մասի համարը: 1734-IB8

• Սերիա: POINT I/O

• Տեսակ: Թվային DC խլող մուտքային մոդուլ

• Արտադրող: Allen-Bradley

Էլեկտրական բնութագրեր

• Մուտքային վոլտաժ: 24 Վ DC նոմինալ

• Վոլտաժի տիրույթ: 10–28.8 Վ DC

• Մուտքային հոսանքի տիրույթ: 2–5 մԱ

• Նոմինալ մուտքային հոսանք: 4 մԱ @ 24 Վ DC

• Առավելագույն մուտքային հոսանք: 5 մԱ

• Էներգիայի վատնում: 1.6 Վտ (5.5 BTU/ժ)

• POINTBus հոսանք: 75 մԱ

Մուտքի կազմաձևում

• Մուտքերի քանակը: 8 խողովակներ, որոնք խլում են հոսանքը

• Մուտքի ֆիլտրի ժամանակ: 0.5 մս հարդվեր + 0…63 մս (օգտագործողի ընտրությամբ)

• Մոդուլի տեղակայումը: 1734-TB կամ 1734-TBS մալուխային հիմքի հավաքածու

Ինդիկատորներ և կարգավորումներ

• Մոդուլի վիճակ: 1 կանաչ/կարմիր LED (լոգիկական կողմ)

• Մուտքի վիճակ: 8 դեղին LED-ներ (լոգիկական կողմ)

• Բանալիի դիրք: 1

Մեխանիկական և շրջակա միջավայր

• Պատյանի գնահատական: Ոչինչ (բաց ոճ)

• Տեղադրում: DIN-ռելսի միջոցով տերմինալային հիմքի

---
